Cabo de interface I/O Link Honeywell 51204042-200

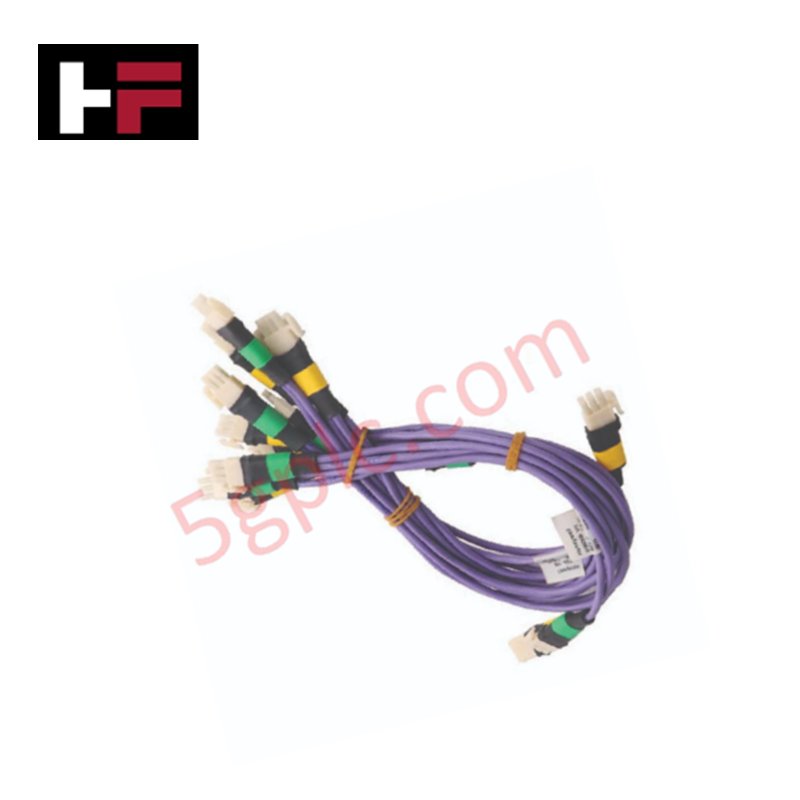

O Honeywell 51204042-200, também catalogado como cabo de interface de link de E/S 51204042, funciona como um componente de hardware dedicado para comunicações de barramento serial de alta velocidade e interconexão de sinais nos subsistemas de gabinete Honeywell Experion PKS e TDC 3000.

Especificações de hardware

Isolamento entre canais e integridade do sinal do barramento

O 51204042-200 mantém a transmissão determinística de dados pela interface de link de E/S ao suprimir a interferência eletromagnética (EMI) por meio do aterramento direto ao chassi. Terminais FASTON integrados conectam a blindagem interna do cabo diretamente à estrutura metálica do chassi do arquivo de cartões. Esse caminho de blindagem estrutural atenua o ruído de modo comum de alta frequência e impede que loops de terra corrompam os estados das E/S digitais ou a telemetria do protocolo HART de loop de 4-20 mA nos canais adjacentes do painel.

Perguntas frequentes

P: O conjunto de cabos 51204042-200 pode ser utilizado em sistemas equipados com módulos protetores de link de E/S?

R: Não, este cabo foi projetado para subsistemas em conformidade com a CE que operam sem módulos protetores de link de E/S. Ao migrar ou atualizar para arquiteturas com módulos protetores, o conjunto de cabos deve ser substituído por um cabo da série 51195479-xxx.

P: Como a blindagem do cabo é aterrada para evitar a captação de ruído no link de comunicação?

R: O cabo possui terminais FASTON integrados, projetados para conexão direta à estrutura metálica do arquivo de cartões, estabelecendo um caminho de aterramento de baixa impedância para interferências dispersas de alta frequência.

Diretrizes para instalação em campo

• Terminação da blindagem: Prenda e encaixe firmemente os conectores FASTON da blindagem nas abas de aterramento do chassi do arquivo de cartões para garantir uma conexão de aterramento de baixa resistência antes de energizar o barramento.
• Raio de curvatura e roteamento: Mantenha um raio mínimo de curvatura do cabo equivalente a 10 vezes o diâmetro externo do cabo durante a instalação para evitar tensão nos condutores ou deformação da malha de blindagem.
• Separação no roteamento: Passe o cabo de interface de link de E/S por dutos dedicados para instrumentação de baixa tensão, mantendo separação física dos cabos de alimentação CA de alta corrente.
• Engate do conector: Certifique-se de que os conectores de pinos da interface estejam totalmente encaixados e que as botas de alívio de tensão estejam ancoradas para evitar desconexão mecânica durante a vibração do gabinete.
