Detalhes do Produto

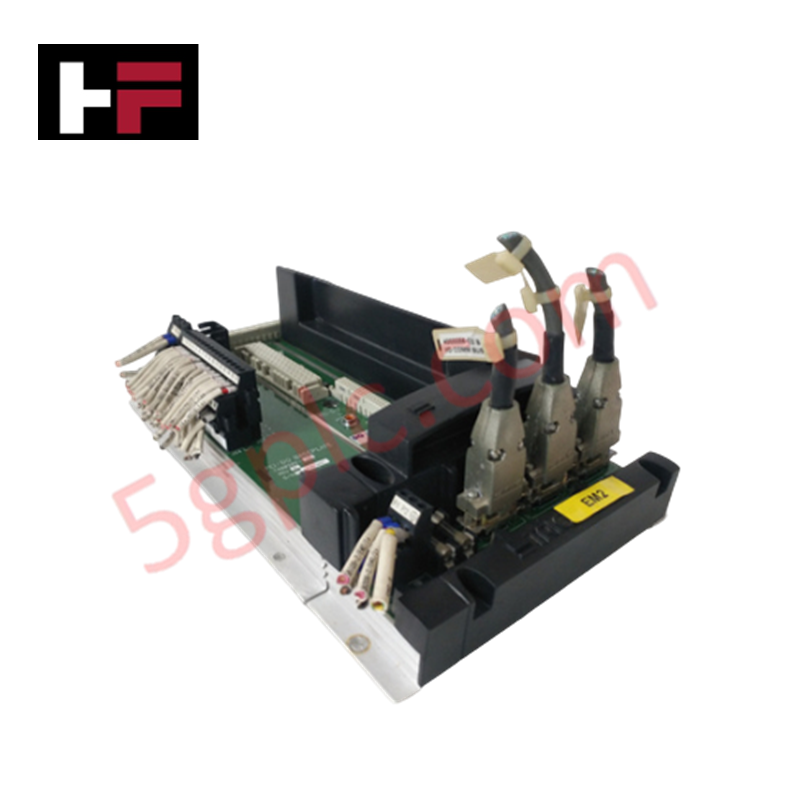

O 2401 da Triconex é um módulo de saída analógica de 16 canais projetado para gerar sinais em sistemas instrumentados de segurança Triconex com Redundância Modular Tripla (TMR). Operando em um chassi Tricon com consumo de energia inferior a 12 W, esta placa encaixável fornece sinais de saída de corrente de 4-20 mA ou de tensão de 0-10 VDC, configuráveis por software, diretamente para válvulas de controle, posicionadores e atuadores de campo.
Desempenho de conversão digital-analógica e diagnóstico de circuitos
Cada um dos 16 canais de saída utiliza conversão D/A de 12 bits, atingindo precisão de fundo de escala de ±0,1% e repetibilidade dentro de ±0,05% do intervalo. O módulo incorpora autodiagnósticos contínuos com comunicação dinâmica de falhas ao processador principal Tricon, além do monitoramento dos circuitos de campo para identificar condições de circuito aberto ou em curto-circuito e oferecer suporte à marcação de data e hora da Sequência de Eventos (SOE).
Isolamento e estrutura física
Para proteger a lógica de processamento interno, há isolamento óptico entre os circuitos de campo e os componentes eletrônicos do barramento traseiro do chassi, enquanto os canais individuais são isolados para evitar interferência de ruído entre canais. A unidade mede aproximadamente 17,3 in × 7,2 in × 13,0 in, pesa 6,5 kg (14 lbs) e opera com confiabilidade em uma ampla faixa de temperatura, de -40 deg C a +70 deg C (com armazenamento de -40 deg C a +85 deg C), sob umidade de 5% a 95% sem condensação.
Especificações
| Parâmetro | Especificação |
|---|---|
| Modelo | 2401 |
| Marca | Triconex |
| Série | Tricon |
| Arquitetura | Redundância modular tripla (TMR) |
| Tipo de produto | Módulo de saída analógica |
| Canais de saída | 16 canais de saída analógica |
| Faixas de sinal configuráveis | Saída de corrente de 4-20 mA, saída de tensão de 0-10 VDC |
| Resolução D/A | 12 bits |
| Precisão de saída | ±0,1% do fundo de escala |
| Repetibilidade | ±0,05% do intervalo |
| Diagnóstico e monitoramento | Autodiagnósticos contínuos, comunicação de falhas ao controlador, monitoramento de circuitos |
| Isolamento | Isolamento óptico (entre campo e lógica) e isolamento de ruído entre canais |
| Consumo de energia | < 12 W (alimentado pelo barramento traseiro do Tricon) |
| Temperatura de operação | -40 deg C a +70 deg C |
| Temperatura de armazenamento | -40 deg C a +85 deg C |
| Umidade relativa | 5% a 95% (sem condensação) |
| Formato | Placa encaixável para chassi Tricon |
| Dimensões | Aprox. 17,3 in × 7,2 in × 13,0 in |
| Peso | 6,5 kg (14 lbs) |
Perguntas frequentes
Q: Quais faixas de sinal de saída são compatíveis com o módulo Triconex 2401?
A: O módulo possui 16 canais de saída configuráveis para saída de corrente de 4-20 mA ou saída de tensão de 0-10 VDC.
Q: Qual é o nível de precisão e resolução de conversão oferecido pelo módulo de saída analógica 2401?
A: Ele oferece conversão digital-analógica de 12 bits com precisão de ±0,1% do fundo de escala e repetibilidade de ±0,05% do intervalo.
Q: Quais recursos de diagnóstico estão integrados ao Triconex 2401?
A: O módulo executa autodiagnósticos contínuos, informa automaticamente as falhas de hardware ao controlador principal e monitora os circuitos de campo em busca de circuitos abertos ou em curto-circuito.
