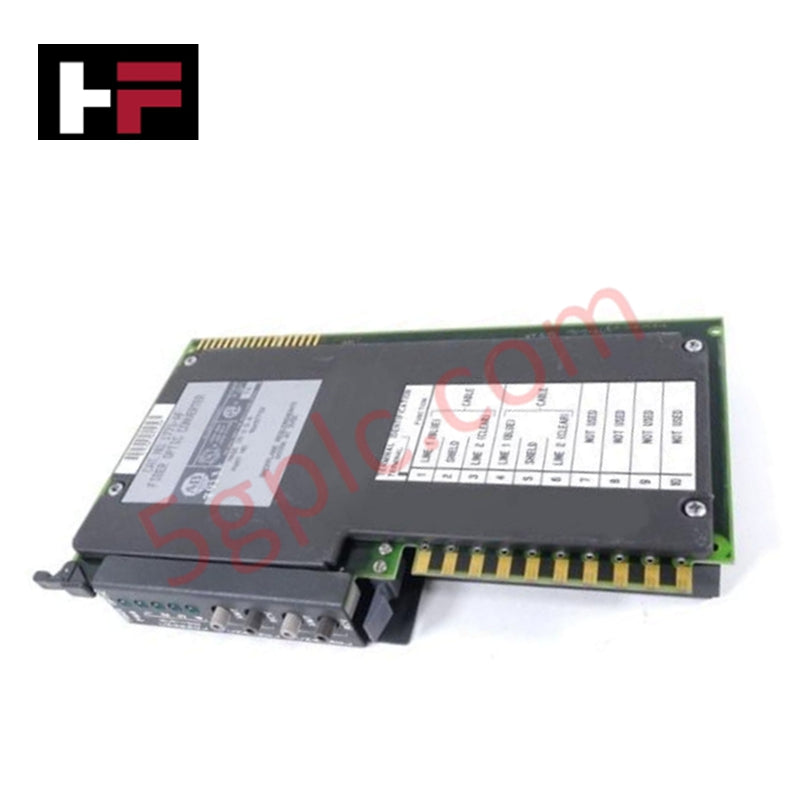

1771-AF | Allen-Bradley PLC 5 | Módulo Conversor de Fibra Óptica

Visão Geral do Produto

O 1771-AF é uma interface de comunicação de alto desempenho dentro do ecossistema Allen-Bradley PLC 5, projetada para conectar mídias coaxiais e de fibra óptica. Este módulo permite que redes industriais superem limitações de distância e interferências elétricas ao converter sinais coaxiais padrão em pulsos ópticos. Ao utilizar o 1771-AF (PN: 1771-AF), os engenheiros podem estender o alcance dos links Remote I/O (RIO) ou Data Highway Plus (DH+), garantindo isolamento galvânico completo entre os segmentos.

Especificações Técnicas

• Fabricante Allen-Bradley / Rockwell Automation

• Linha de Produto PLC 5 / 1771 Universal I/O

• Número do Modelo 1771-AF

• Tipo de Módulo Conversor de Fibra Óptica

• Taxas de Comunicação 57,6 kbit/s e 115,2 kbit/s

• Corrente no Backplane (5V DC) 1,0 Ampere

• Carga de Corrente (Total) 600 mA

• Dispersão de Potência 5 Watts

• Dispersão Térmica 17,06 BTU/h

• Requisito de Slot Slot único (1) em qualquer Chassi 1771 I/O

• Compatibilidade com Mídia Coaxial Cabo Quad-Shield RG-6

• Chaveamento do Conector Superior Entre os pinos 54 e 56

• Chaveamento do Conector Inferior Entre os pinos 16 e 18

• Peso para Envio 1,25 lbs (0,57 kg)

Integração e Configuração de Rede

O 1771-AF funciona como um conversor de mídia transparente, ou seja, não requer configuração complexa de software para operar. Normalmente é usado em pares para criar uma espinha dorsal de fibra óptica entre dois segmentos coaxiais. Essa configuração é especialmente eficaz em ambientes com alta interferência eletromagnética (EMI) ou onde a distância entre chassis ultrapassa os limites do cabeamento padrão de cobre.

Instalação e Chaveamento

Para garantir o alinhamento correto do hardware e evitar danos acidentais, o 1771-AF utiliza faixas plásticas específicas de chaveamento no conector do backplane.

• A posição de chaveamento superior está definida entre 54-56.

• A posição de chaveamento inferior está definida entre 16-18.

  O módulo é projetado para hot-swapping em muitos chassis 1771, embora seja recomendável verificar o estado do sistema antes da remoção para evitar interrupções no tráfego ativo da rede.

Perguntas Frequentes

• O 1771-AF suporta comunicação a 230,4 kbit/s?

  Com base nas especificações originais, este módulo é otimizado para taxas de 57,6k e 115,2k baud. Para velocidades maiores ou aplicações ControlNet, podem ser necessários adaptadores de fibra especializados da série 1771.

• Posso misturar dispositivos de fibra óptica e coaxiais no mesmo segmento?

  O 1771-AF foi projetado exatamente para esse propósito. Ele permite usar fibra entre edifícios ou em áreas com muito ruído e depois fazer a transição de volta para cabo coaxial para conexões locais no chassi.

• Que tipo de cabo de fibra deve ser usado?

  O módulo é normalmente usado com cabo de fibra óptica de vidro. Certifique-se de que o diâmetro do núcleo da fibra e os tipos de conector correspondam às especificações das portas ópticas na frente do módulo.
