Detalhes do Produto
Visão Geral do Produto

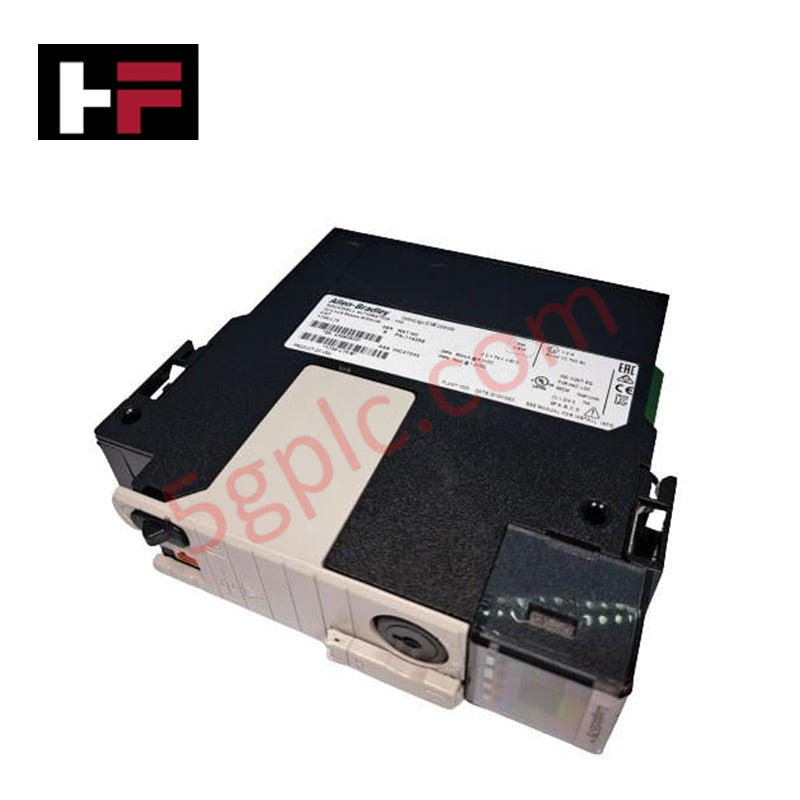

O 1756-L75K representa o nível de alto desempenho da família Allen-Bradley ControlLogix 5570 . Este controlador oferece uma enorme capacidade de 32 MB de memória de usuário , projetada para executar algoritmos complexos de controle e gerenciar aplicações extensas e intensivas em dados. Como uma versão "K", este módulo possui revestimento conformal, proporcionando proteção essencial contra atmosferas industriais agressivas, corrosivas ou úmidas. Fornecemos esta unidade como 100% Nova hardware original, garantindo que sua instalação opere com o mais alto nível de precisão computacional e integridade do sistema.
Especificações Técnicas
O 1756-L75K oferece poder de processamento de elite e grande capacidade de gerenciamento de E/S para automação em larga escala:
| Parâmetro | Especificação |
| Fabricante | Allen-Bradley / Rockwell Automation |
| Série | ControlLogix 5570 (Logix5575) |
| Memória do Usuário | 32 MB |
| Memória de E/S | 0,98 MB |
| E/S Digital Máxima | 128.000 Total |
| E/S Analógica Máxima | 4.000 Total |
| Dispersão de Energia | 2,5 Watts |
| Tipo de Revestimento | Revestido Conformal (sufixo K) |
| Peso para Envio | 2 kg |
Vantagens de Engenharia
-
Memória Estendida para Lógica Complexa: A memória de usuário de 32 MB acomoda controle de movimento em larga escala, processamento em lote e lógica ladder extensa sem gargalos de memória.
-
Escalabilidade Massiva de E/S: Este controlador gerencia até 128.000 pontos de E/S digital e 4.000 sinais analógicos, tornando-o a espinha dorsal ideal para arquiteturas de controle em toda a planta.
-
Proteção Ambiental Superior: O revestimento conformal (versão K) protege o circuito interno contra vapores químicos, spray de sal e umidade. Isso reduz significativamente o risco de falhas por corrosão e whiskers de estanho em ambientes não condicionados.
-
Operação com Eficiência Energética: Com uma dissipação de energia de apenas 2,5 Watts, o 1756-L75K minimiza o acúmulo de calor dentro do chassi, prolongando a vida útil dos módulos de comunicação ou E/S adjacentes.
-
Armazenamento de Energia Integrado: Este controlador da série 5570 utiliza um módulo interno de armazenamento de energia para gravar dados na memória não volátil durante a perda de energia, eliminando a necessidade de baterias de lítio tradicionais.
Diretrizes de Instalação e Integração
-
Compatibilidade com Chassi: Insira o 1756-L75K em qualquer slot de um chassi 1756 ControlLogix I/O. Certifique-se de que a fonte de alimentação do chassi forneça corrente suficiente para todo o rack de módulos.
-
Compatibilidade de Firmware: Verifique se as revisões principais e secundárias do firmware correspondem à versão do seu projeto Studio 5000 Logix Designer. Use a ferramenta ControlFLASH para sincronizar as revisões antes da comissionamento.
-
Porta Diagnóstica USB: Utilize a porta USB 2.0 de acesso frontal para downloads rápidos de programas e diagnósticos locais. Esta porta simplifica a manutenção de campo permitindo conexão direta sem configurar nós de rede.
-
Espaçamento Térmico: Mantenha o espaçamento padrão de ventilação ao redor do chassi 1756 para garantir que a dissipação de calor de 2,5W ocorra efetivamente por convecção natural.
Perguntas Frequentes
P: O que significa o sufixo "K" no 1756-L75K?
R: O "K" indica que o produto é Revestido Conformal. Esta camada protetora especializada protege a placa de circuito impresso contra contaminantes ambientais, tornando a placa adequada para ambientes agressivos "Classe G3", onde eletrônicos padrão podem falhar devido à corrosão.
P: Este controlador necessita de bateria para backup de memória?
R: Não. O 1756-L75K pertence à série 5570, que possui armazenamento de energia integrado. Em caso de falta de energia, o controlador usa a energia armazenada para transferir o projeto e os dados de tags para a memória não volátil interna.
P: O 1756-L75K pode controlar movimento em alta velocidade?
R: Com certeza. Este controlador suporta Motion Integrado via EtherNet/IP, interface Sercos e opções analógicas, tornando-o capaz de gerenciar aplicações de movimento sincronizado com alto número de eixos.
P: Qual é o número máximo de tarefas que este controlador pode executar?
R: Este módulo suporta até 32 tarefas, com uma tarefa contínua e 31 tarefas periódicas ou baseadas em eventos. Isso permite a execução altamente priorizada de ciclos críticos de processo.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
