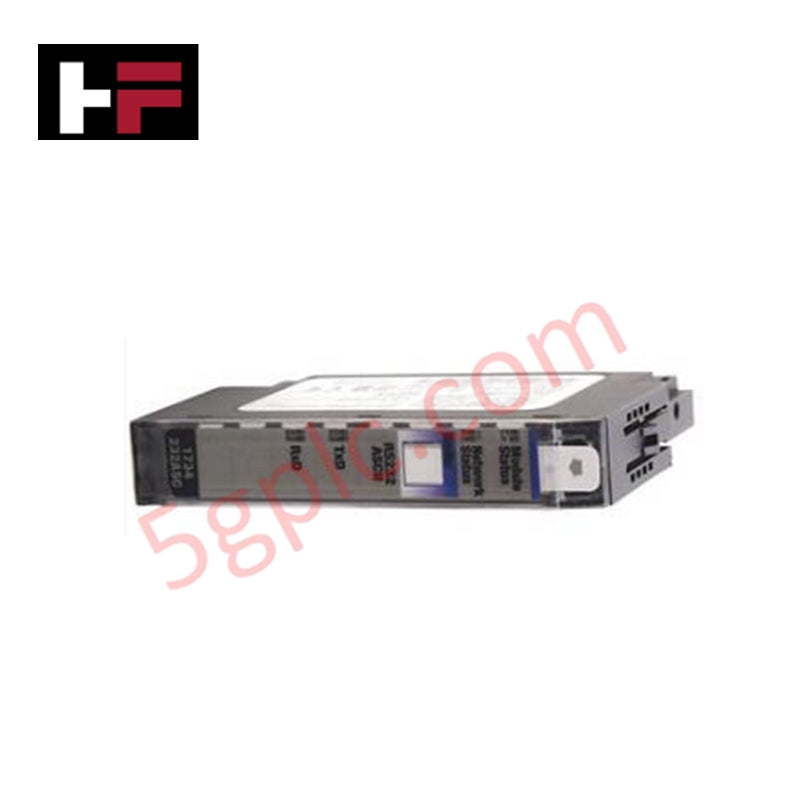

1734-485ASC | Módulo de interface ASCII RS-422/RS-485 POINT I/O Allen-Bradley

Visão geral do produto

O Allen-Bradley 1734-485ASC atua como uma interface serial especializada baseada em caracteres dentro da família POINT I/O. Ele faz a ponte entre dispositivos periféricos RS-422/RS-485 e a arquitetura de controle Logix. Este módulo permite que o PLC envie e receba strings ASCII de dispositivos como leitores de códigos de barras, balanças e sensores de visão. Fornecemos esta unidade como 100% nova e original, garantindo que seu sistema de I/O distribuído mantenha a sincronização precisa de dados e o tempo serial adequado, sem os riscos associados a equipamentos usados ou recondicionados.

Especificações técnicas

O 1734-485ASC utiliza o backplane compacto do POINT I/O para proporcionar uma conversão eficiente de dados seriais para a rede.

• Fabricante: Allen-Bradley / Rockwell Automation

• Linha de produtos: POINT I/O (1734)

• Padrões seriais: RS-422 e RS-485

• Tipo de comunicação: ASCII (baseada em caracteres)

• Tamanho padrão do buffer: 20 bytes Tx / 20 bytes Rx

• Configuração do buffer: Configurável pelo usuário via software

• Suporte a terminador: Detecção de caractere de fim de string

• Aterramento: Aterrado pelo trilho DIN

• Interface do terminal: Utiliza a base de terminal removível 1734-TB ou 1734-TBS

• Integração à rede: Conecta-se por meio de um adaptador POINT I/O (EtherNet/IP, ControlNet ou DeviceNet)

• Peso: 0,13 lb (0,06 kg)

Vantagens de engenharia

• Gerenciamento contínuo de strings ASCII: O módulo gerencia nativamente mensagens baseadas em caracteres. Isso transfere da CPU do controlador principal a tarefa intensiva de analisar dados seriais em nível de bits, permitindo que o PLC se concentre na execução da lógica principal enquanto o 1734-485ASC gerencia o buffer serial.

• Configuração flexível do buffer: Embora o módulo tenha um buffer padrão de 20 bytes, os engenheiros podem ajustar os tamanhos de Tx/Rx para atender aos requisitos específicos dos pacotes de dados do dispositivo de campo. Essa flexibilidade evita o truncamento de dados e garante a transmissão bem-sucedida de strings ASCII longas, comuns em sistemas de etiquetagem e rastreamento.

• Imunidade avançada a ruídos: Ao oferecer suporte a sinais diferenciais RS-422 e RS-485 por meio de cabos blindados, o 1734-485ASC opera de forma confiável em ambientes com alta EMI. O método de aterramento pelo trilho DIN fornece um caminho de baixa impedância para o ruído elétrico, protegendo o fluxo de dados seriais contra distorções.

• Eficiência na manutenção modular: O módulo se encaixa em uma base de terminal removível (RTB). Isso permite que as equipes de manutenção substituam os componentes eletrônicos sem desconectar nenhuma fiação de campo, reduzindo significativamente o Tempo Médio para Reparo (MTTR) durante manutenções programadas ou emergenciais.

• Terminação inteligente de strings: O módulo oferece suporte a terminadores de "fim de string". Ele identifica automaticamente o fim de uma mensagem com base em um caractere definido pelo usuário, garantindo que o controlador receba um pacote de dados completo e limpo para processamento imediato.

Perguntas frequentes

• Posso usar o 1734-485ASC para comunicação Modbus RTU? Não. O 1734-485ASC oferece suporte especificamente a mensagens ASCII baseadas em caracteres. O Modbus RTU exige um gerenciador de protocolo diferente, como o 1734-232ASC ou um módulo ProSoft dedicado, que ofereça suporte a quadros de dados binários e verificação de erros CRC.

• Este módulo exige uma base de terminal específica? Sim. Você deve instalar o 1734-485ASC em uma base de terminal 1734-TB ou 1734-TBS. Observe que a base de terminal é um componente separado e não acompanha o módulo.

• Como configuro as definições de taxa de transmissão e paridade? Você configura todos os parâmetros seriais, incluindo taxa de transmissão, paridade, bits de parada e bits de dados, no perfil de configuração de I/O do módulo no Studio 5000 (Logix Designer). As alterações entram em vigor assim que você baixa a configuração para o controlador.

• Esta é uma unidade original de fábrica genuína? Garantimos que todo 1734-485ASC fornecido por nós é 100% novo e original. Ele é enviado em embalagem lacrada de fábrica, com o UPC original (612598302352) intacto, garantindo que você receba toda a vida útil e o desempenho industrial especificados pela Allen-Bradley.
