Detalhes do Produto

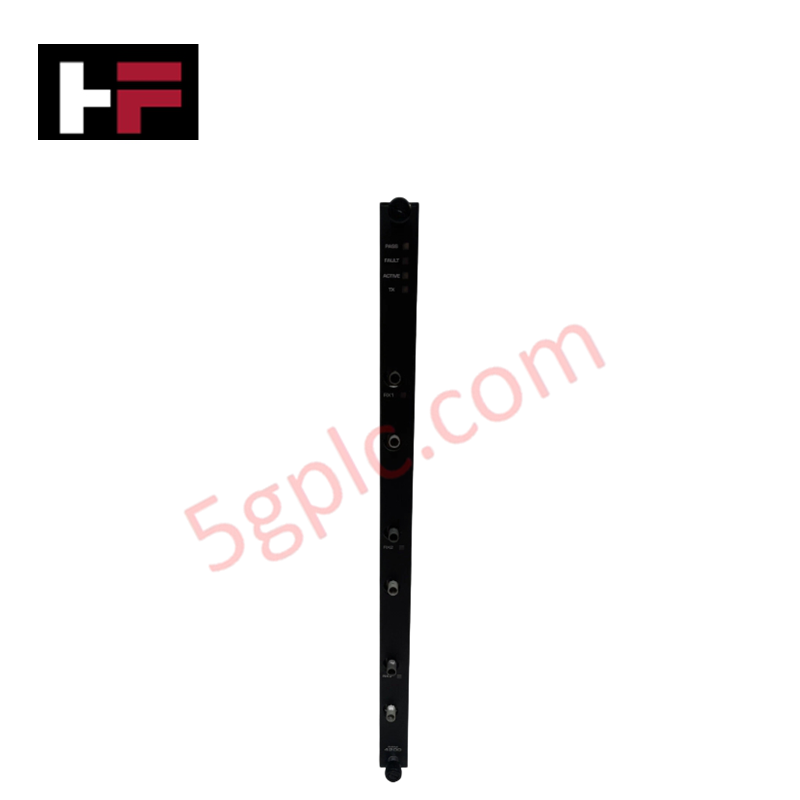

O Triconex 3604E (também identificado pelo número de pedido 3640E) é um módulo de saída digital de 16 pontos projetado para a plataforma de segurança Tricon com redundância modular tripla (TMR). Operando com tensão nominal do sistema de 24 VDC, ele converte a lógica de segurança do controlador em sinais de saída discretos para acionar os elementos finais no campo.
Desempenho das saídas e características de carga
O módulo possui 16 canais de saída isolados por ponto e sem conexão comum, projetados para operar em uma faixa de tensão de campo de 22-45 VDC. Cada ponto suporta uma corrente de carga contínua máxima de 2 A, com capacidade de surto de 10 A por 10 ms. Para proteger os componentes eletrônicos do módulo, as terminações de campo utilizam um fusível de ação rápida de 2,5 A por ponto de saída.
Isolamento elétrico e identificação do hardware
Com classificação de isolamento ponto a ponto de 1500 VDC, a unidade impede que transientes elétricos se propaguem entre canais ou retornem ao sistema de controle. O painel frontal físico tem um código de cores azul-escuro para identificação rápida nos slots do chassi Tricon.
| Parâmetro | Especificação |
|---|---|
| Modelo | 3604E (3640E) |
| Marca | Triconex |
| Categoria do produto | Módulos de saída digital |
| Arquitetura do sistema | Redundância modular tripla (TMR) |
| Número de pontos de saída | 16, sem conexão comum |
| Tensão nominal | 24 VDC |
| Faixa de tensão operacional | 22-45 VDC |
| Corrente contínua máxima | 2 A por ponto |
| Corrente de surto | 10 A por ponto por 10 ms |
| Queda de tensão típica | < 4 V |
| Corrente de fuga da carga | 2 mA no máximo |
| Isolamento por ponto | 1500 VDC |
| Fusíveis das terminações de campo | 1 por saída, de ação rápida, 2,5 A |
| Código de cores | Azul-escuro |
| Peso para envio | 5 kg |
Perguntas frequentes
P: Qual proteção por fusível é necessária para as saídas de campo do Triconex 3604E?
R: Os conjuntos de terminação de campo usam fusíveis individuais de ação rápida de 2,5 A para cada um dos 16 pontos de saída.
P: Quais são as classificações de corrente e de surto para cada canal deste módulo?
R: Cada ponto suporta uma carga contínua máxima de 2 A, com corrente de surto permitida de até 10 A por 10 ms.
P: Como os canais de saída são isolados uns dos outros?
R: O módulo oferece 16 saídas sem conexão comum, com isolamento elétrico ponto a ponto classificado em 1500 VDC.
