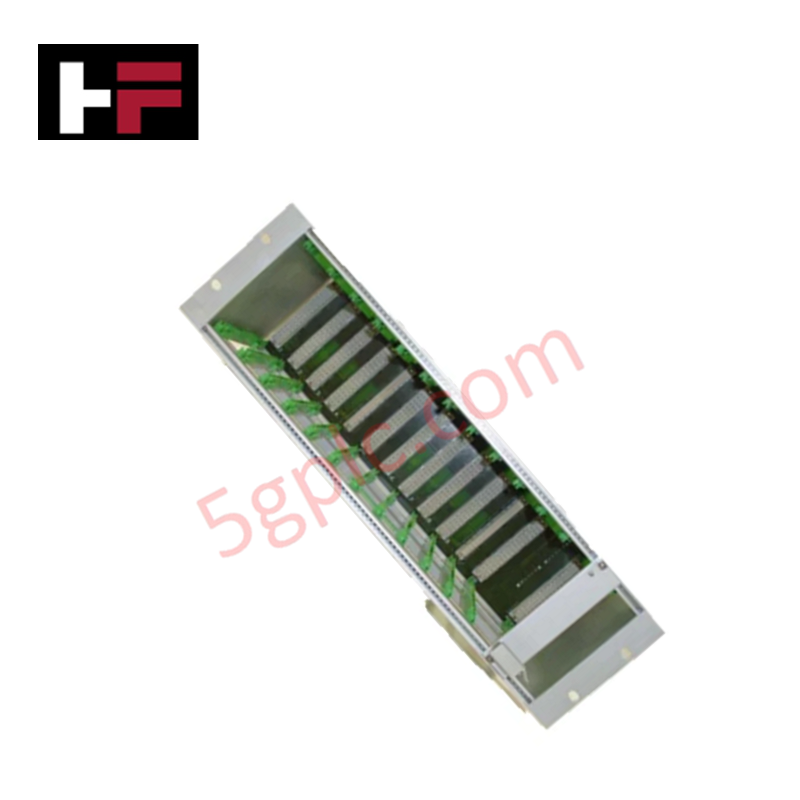

Racks de sistemas de monitoramento de máquinas Emerson IMR6000/10 MMS6000

O Emerson IMR6000/10, também catalogado como IMR6000/10 Racks de Sistemas de Monitoramento de Máquinas, funciona como um componente de hardware dedicado ao alojamento mecânico, à distribuição de energia pelo backplane e ao roteamento de sinais em plataformas do Sistema de Proteção de Máquinas MMS6000. A estrutura modular de 19 polegadas oferece alojamento físico direto e execução elétrica para até 10 cartões de monitoramento que acompanham vibração, velocidade, temperatura e deslocamento do eixo.

Especificações de hardware

Protocolo de loop HART de 4-20 mA e isolamento de canais

A arquitetura do backplane do IMR6000/10 integra caminhos internos de isolamento entre canais em posições de slots dedicadas para evitar interferência elétrica entre módulos e loops de potencial de terra. Quando os módulos de monitoramento são conectados a instrumentos com protocolo de loop HART de 4-20 mA e segmentos FOUNDATION Fieldbus, o backplane do rack isola os sinais de campo dos barramentos de comunicação RS-485 compartilhados. Planos de referência térmica incorporados ao subconjunto do backplane preservam a precisão da compensação de junta fria dos cartões de monitoramento de temperatura instalados nos 10 slots de cartões.

Perguntas frequentes

P: O rack IMR6000/10 permite a troca a quente de cartões de monitoramento MMS6000 individuais durante a operação?

R: Sim, os slots dos cartões têm codificação e trilhas de isolamento do barramento que permitem inserir ou remover módulos individuais sem desligar os canais ativos adjacentes do rack.

P: Como o barramento de comunicação RS-485 é conectado aos 10 slots de módulos no backplane?

R: O backplane incorpora uma topologia de trilhas RS-485 paralela e multidrop que encaminha sequencialmente a comunicação de diagnóstico para cada slot, com terminação nos terminais do barramento mestre.

P: Qual configuração de aterramento é necessária para a estrutura do chassi IMR6000/10 de 19 polegadas?

R: O gabinete externo do chassi deve ser conectado diretamente à malha principal de aterramento dos instrumentos por meio de uma cinta de aterramento de baixa impedância fixada ao pino de aterramento traseiro do chassi.

Diretrizes de instalação em campo

1. Instale a estrutura do rack IMR6000/10 em um gabinete padrão de instrumentos de 19 polegadas usando quatro parafusos de montagem M6 e conjuntos de arruelas.
2. Verifique a equipotencialização do gabinete e conecte a cinta de aterramento principal do terminal de aterramento do chassi à barra de terra do gabinete.
3. Verifique os trilhos de alimentação do backplane interno quanto aos níveis de tensão corretos antes de inserir os cartões de monitoramento da série MMS6000.
4. Alinhe cuidadosamente as guias dos cartões e insira cada módulo de monitoramento até que os conectores traseiros do backplane se encaixem completamente.
5. Aperte os parafusos prisioneiros de aperto manual do painel frontal de cada cartão instalado para garantir contato completo com o terra da estrutura do rack.
6. Conecte as linhas externas de comunicação RS-485 usando cabos de par trançado blindado, terminando as blindagens das linhas em um único ponto de aterramento.
