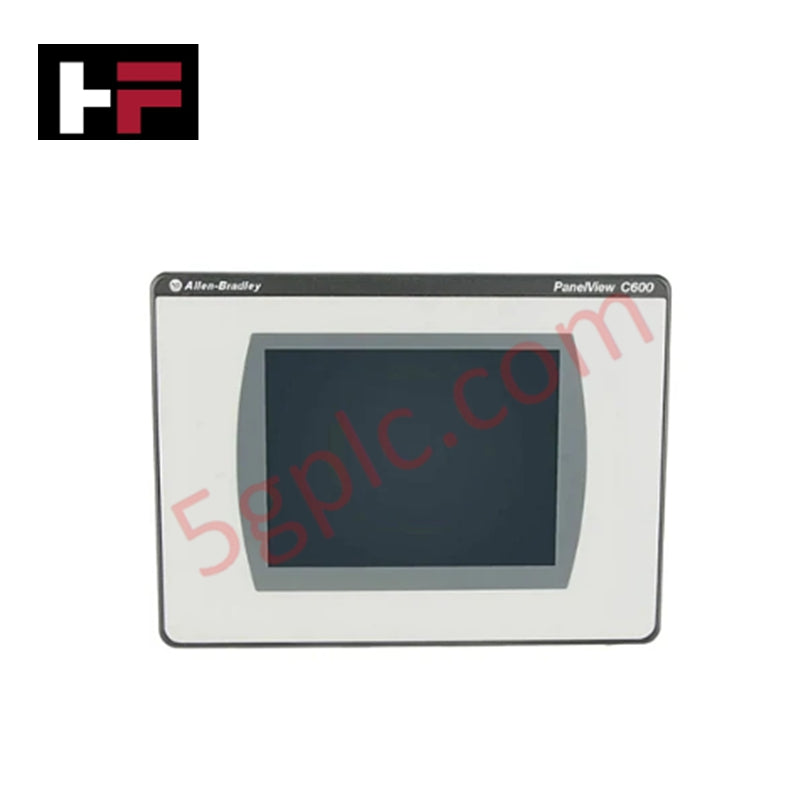

Allen Bradley 2711C-T6T Painel de Visão C600 Tela Sensível ao Toque Interface Homem-Máquina Exibição Gráfica

Visão Geral

O Allen-Bradley 2711C-T6T é um painel compacto PanelView C600 com tela sensível ao toque, projetado para controladores MicroLogix, SLC™ e Micro800. Ele oferece uma exibição gráfica monocromática clara, entrada analógica sensível ao toque e conectividade versátil para aplicações de automação industrial.

Especificações do Visor

• Tipo: Matriz passiva STN transfletiva monocromática

• Tamanho da Tela: 5,5 polegadas

• Área de Exibição: 121 × 91 mm (4,76 × 3,58 pol.)

• Resolução: 320 × 240 pixels

• Iluminação de Fundo: Vida útil de 50.000 horas, não substituível

• Indicador de Status: LED Amarelo/Verde

Entrada do Operador

• Entrada por Toque: Painel sensível ao toque resistivo analógico

Especificações do Sistema

• Relógio em Tempo Real: Sem bateria reserva

• Duração da Bateria: Mínimo de 5 anos a 25 °C (77 °F)

• Porta de Programação: Porta USB para dispositivo

• Portas de Comunicação: RS-232 (DH-485), RS-232 (DF1), RS-485, Modbus, Siemens MPI

• Cartão de Memória: Suporte para unidade flash USB

• Compatibilidade de Software: DesignStation 2.0+, habilitado para web, suporte a navegadores Firefox 3.0 e IE 7/8

• Controladores Preferenciais: MicroLogix, SLC™, Micro800

Especificações de Energia

• Tensão de Entrada: 18–30 V CC (24 V CC nominal)

• Consumo de Energia: Máximo de 5 W (0,21 A a 24 V CC)

Especificações Físicas

• Peso: ~0,30 kg (0,65 lb)

• Dimensões: 119 × 139 × 55 mm (4,69 × 5,47 × 2,15 pol.)

• Dimensões do Recorte: 100 × 120 mm (3,94 × 4,72 pol.)

• Temperatura de Operação: 0°C a 55°C (32°F a 131°F)

• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade Relativa: 5–95%, sem condensação

Características

• Display monocromático compacto de 5,5 polegadas com tela transfletiva para visibilidade clara

• Toque analógico responsivo para controle intuitivo do operador

• Conectividade multiprotocolo para integração flexível com controladores

• Suporte a memória USB para fácil transferência de programas e dados

• Iluminação de fundo duradoura, projetada para uso industrial prolongado

Aplicações

• Interface industrial para operadores de CLPs MicroLogix, SLC™ e Micro800

• Painéis de controle para automação de pequena a média escala

• Monitoramento de dados, controle e exibição HMI em ambientes de fabricação

Perguntas Frequentes

P: Que tipo de visor o 2711C-T6T possui?
R: Matriz passiva STN transfletiva monocromática.

P: Com quais controladores ele é compatível?
R: Controladores MicroLogix, SLC™ e Micro800.

P: Como é configurada a entrada por toque?
R: Utiliza um painel sensível ao toque resistivo analógico.

P: Quais são as opções de comunicação?
R: RS-232 (DH-485), RS-232 (DF1), RS-485, Modbus e Siemens MPI.
