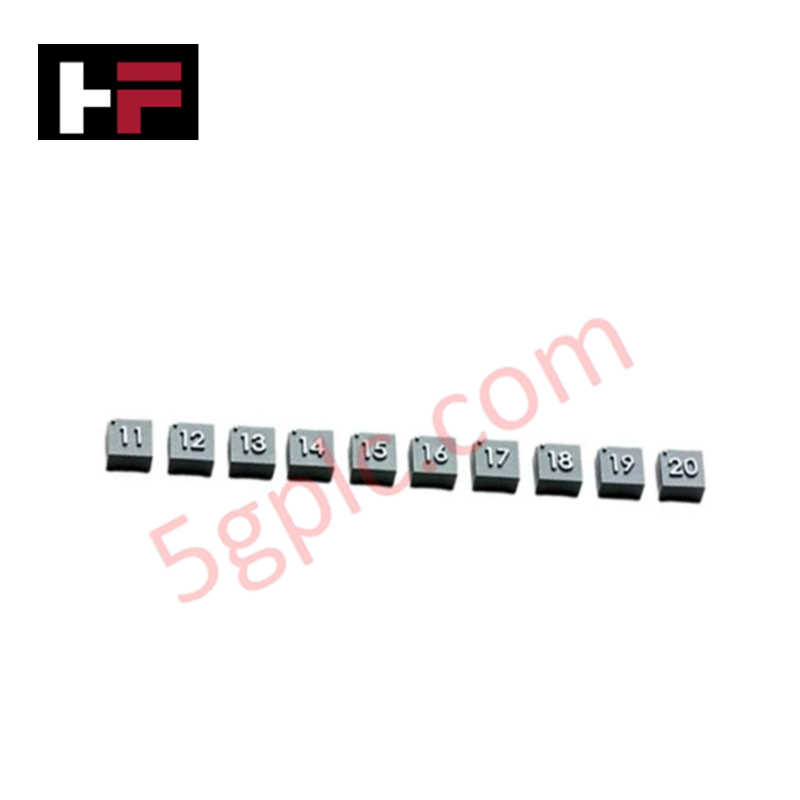

51153818-204 Hardware de terminação de jumper | Honeywell

Configurado para el enrutamiento de señales de baja tensión y el puenteo de terminales en conjuntos de E/S Honeywell, el Honeywell 51153818-204 (Hardware de terminación de puentes 51153818-204) proporciona una conexión física y eléctrica directa. Puentea puntos de terminales designados en conjuntos de terminación de campo (FTA) y conjuntos de terminación de entrada/salida (IOTA) para establecer líneas de tensión con bus, tierras comunes y configuraciones de bucle entre canales a través de interfaces de placa posterior.

Especificaciones del hardware

Aislamiento entre canales e integración con el protocolo de bucle

El puente de terminación 51153818-204 establece conexiones conductoras de baja resistencia entre bloques de terminales designados sin comprometer los límites de aislamiento dieléctrico de los canales adyacentes. Cuando se utiliza en bases de entradas/salidas analógicas, el hardware mantiene los límites de aislamiento entre canales requeridos para bucles de campo sin conexión a tierra. Preserva la pureza de la señal en las transmisiones del protocolo de bucle HART de 4-20 mA al evitar corrientes parásitas de tierra y la introducción de ruido de alta frecuencia en los buses compartidos de alimentación o retorno del conjunto de terminación.

Preguntas frecuentes

P: ¿Se puede instalar o retirar el puente 51153818-204 mientras los circuitos de bucle de campo están energizados?

R: Retirar puentes bajo carga puede abrir los bucles de los instrumentos o interrumpir la distribución de energía a transmisores de campo activos. La extracción con el circuito energizado debe limitarse a circuitos de señales aislados de baja tensión, siguiendo los protocolos estándar de seguridad para el intercambio en caliente de sistemas DCS.

P: ¿Qué métodos de conexión admite el puente 51153818-204 en los bloques de terminales Honeywell?

R: El hardware del puente admite tanto ranuras de cabezal enchufables como puntos de inserción con abrazadera de tornillo, según la configuración específica del bloque FTA o IOTA.

Directrices para la instalación en campo

1. Desconecte la alimentación de los circuitos de bucle conectados antes de instalar o reposicionar elementos de puente en bloques de terminación de alta densidad.
2. Alinee los pines del puente en línea recta con los canales de inserción de terminales designados para evitar que se doblen o deformen los contactos.
3. Inserte completamente el elemento de puente en la ranura enchufable o apriete los tornillos de los terminales según las especificaciones de par del fabricante para garantizar una baja resistencia de contacto.
4. Verifique el aislamiento de la señal y la continuidad entre los canales de terminales puenteados con un multímetro digital calibrado antes de volver a aplicar alimentación al bucle.
