Detalhes do Produto

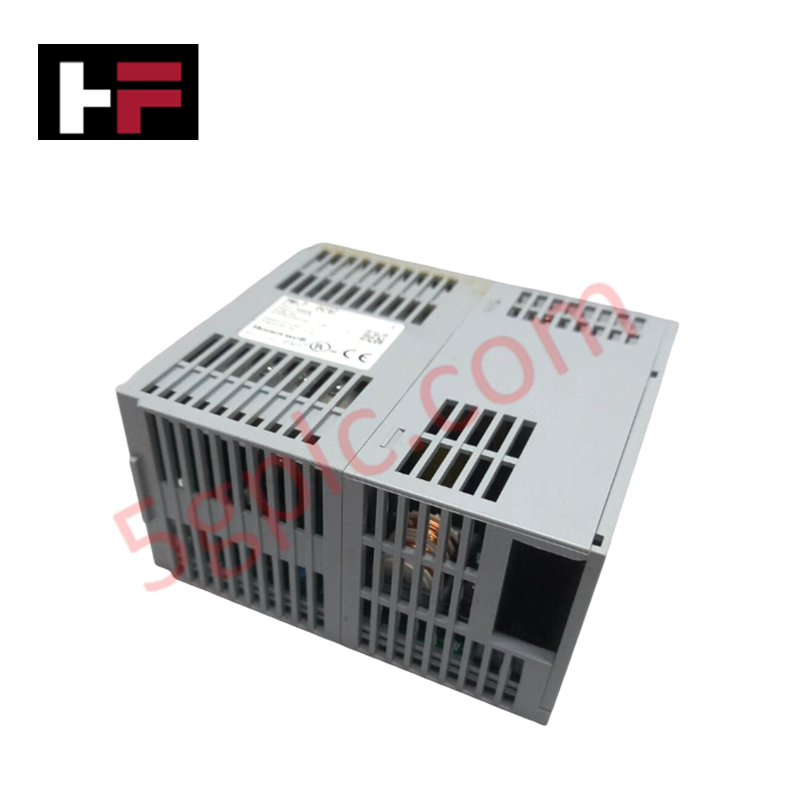

O Honeywell 2MLP-DC42, também catalogado como fonte de alimentação 2MLP-DC42, funciona como um componente de hardware dedicado à regulação da tensão do barramento interno em arquiteturas de rack MasterLogic 200. Ele converte uma fonte de entrada nominal de 24 VCC em uma saída estabilizada de 5 VCC a até 6 A para energizar os circuitos lógicos do backplane e os slots de expansão ativos.
Especificações de hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | 2MLP-DC42 |
| Marca | Honeywell |
| Origem | Montagem industrial padrão |
| Peso | 1,10 lb (0,50 kg) |
| Dimensões | Padrão de slot de rack |
| Temperatura de operação | 0 a 55 graus C |
| Consumo de energia | Corrente de entrada: 0,80 A a 24 VCC |
| Tensão de entrada | 24 VCC |
| Tensão de saída | 5 VCC |
| Corrente máxima de saída | 6 A |
| Proteção de entrada | Fusível interno integrado |
| Tempo de retenção | 10 ms ou menos |
| Interface de diagnóstico | Contato de relé RUN |
Isolamento entre canais e estabilidade da alimentação do DCS
O 2MLP-DC42 incorpora barreiras internas de isolamento galvânico entre os terminais de alimentação de entrada de 24 VCC, o barramento lógico de 5 VCC do backplane e o aterramento do chassi. Esse desacoplamento estrutural impede que ruídos elétricos do lado de campo, picos de tensão de modo comum e correntes de loop de aterramento corrompam os sinais de loop HART de 4-20 mA e os canais de entrada analógica de alta densidade do DCS em todo o conjunto do rack. A filtragem integrada da linha de entrada estabiliza as tensões do barramento lógico durante quedas momentâneas de tensão, mantendo a continuidade da execução por até 10 ms.
Perguntas frequentes
P: Qual mecanismo de proteção está integrado ao 2MLP-DC42 para lidar com condições de sobrecorrente na entrada?
R: O módulo contém um fusível interno integrado na linha de entrada de 24 VCC. Se ocorrer uma falha de sobrecorrente, o fusível interno abre o circuito para evitar danos elétricos ao backplane e aos módulos de processamento adjacentes.
P: Como o contato RUN opera durante as transições do estado de alimentação?
R: O contato de relé RUN permanece fechado quando o 2MLP-DC42 mantém uma saída estável de 5 VCC no barramento, dentro dos limites de tensão válidos. Se a tensão de entrada cair abaixo da tolerância operacional ou ocorrer uma falha na saída, o contato abrirá para acionar os alarmes de diagnóstico do sistema.
Diretrizes de instalação em campo
- Confirme se a fonte de alimentação primária de 24 VCC está desligada antes de conectar os fios de entrada aos terminais de alimentação do 2MLP-DC42.
- Conecte o terminal de aterramento da estrutura (FG) à barra central de aterramento do gabinete usando um condutor curto e de baixa impedância.
- Certifique-se de que o consumo total de corrente de todos os módulos de CPU, comunicação e E/S montados no backplane não exceda a especificação máxima de saída de 6 A a 5 VCC.
- Deixe uma folga mínima de 50 mm acima e abaixo do chassi da fonte de alimentação para permitir a dissipação térmica adequada por convecção natural.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
