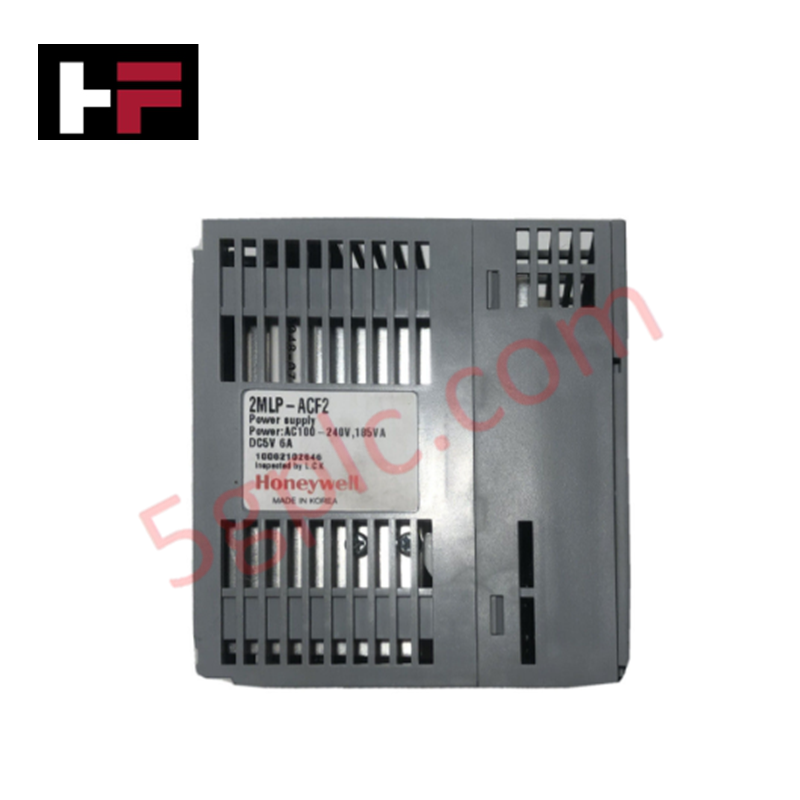

Fonte de alimentação Honeywell MasterLogic-200 2MLP-ACF2

O Honeywell 2MLP-ACF2, também catalogado como fonte de alimentação 2MLP-ACF2, funciona como um componente de hardware dedicado à conversão universal da tensão de linha e à regulação da alimentação lógica CC nos backplanes dos racks MasterLogic-200. Aceita uma entrada de tensão livre de ampla faixa, de 100 a 240 VCA, para gerar uma saída regulada de 5 VCC a até 6 A, fornecendo energia operacional aos processadores da CPU, às interfaces de comunicação e aos módulos de expansão de E/S discretas ou analógicas instalados na base local.

Especificações de hardware

Isolação entre canais e estabilidade da alimentação do DCS

O 2MLP-ACF2 fornece isolamento galvânico entre os terminais de alimentação da linha CA de entrada, o aterramento do backplane interno e o barramento de alimentação lógica de 5 VCC a jusante. Essa barreira de isolamento interna impede que ruídos elétricos de alta tensão CA e flutuações do potencial de terra se propaguem para os circuitos de controle de processo. O isolamento protege os transmissores de protocolo HART de 4-20 mA e as placas de entrada analógica multicanais do DCS, instaladas nos slots adjacentes do rack, contra interferências de modo comum e transientes da linha de alimentação.

Perguntas frequentes

P: Qual é a capacidade máxima de carga lógica CC fornecida pelo 2MLP-ACF2 ao backplane?

R: O módulo fornece até 6 A a 5 VCC ao barramento do backplane interno. O consumo total combinado da CPU, dos módulos de rede e das placas de E/S instalados no rack deve permanecer dentro desse limite de 6 A.

P: O 2MLP-ACF2 exige a seleção manual de uma chave para ambientes de operação de 110 VCA ou 220 VCA?

R: Não, o módulo incorpora um estágio de entrada de tensão livre projetado para operar automaticamente em uma faixa de CA de 100 V a 240 V, sem exigir alterações físicas nos jumpers ou configuração de uma chave seletora.

Diretrizes de instalação em campo

1. Certifique-se de que o alimentador principal de CA esteja totalmente isolado e bloqueado antes de conectar os condutores de linha, neutro e terra ao bloco de terminais.
2. Conecte o condutor dedicado de aterramento de proteção diretamente ao terminal de aterramento do chassi, usando um fio de cobre de baixa impedância.
3. Verifique se os requisitos combinados de corrente de 5 VCC do backplane de todas as placas de expansão instaladas não excedem 6 A.
4. Mantenha folgas verticais mínimas acima e abaixo da unidade base dentro do gabinete do painel para garantir o fluxo de ar de resfriamento por convecção natural.
