Detalhes do Produto
Descrição do Produto

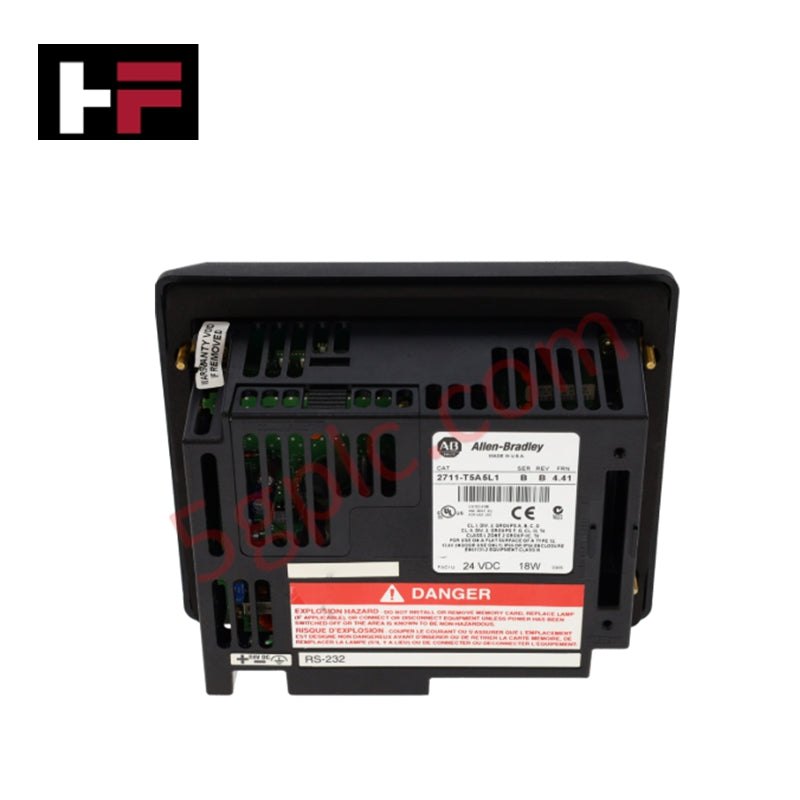

O Allen-Bradley 2711-T5A5L1 é um terminal de operador PanelView 550 descontinuado da família PanelView Standard. Possui uma tela sensível ao toque LCD monocromática de 5,5 polegadas com comunicação confiável RS-232 (DH-485), projetado para aplicações de interface de operador industrial. Compacto, porém resistente, oferece visualização clara e controle eficiente em sistemas de automação legados.
Especificações Técnicas
-
Fabricante: Allen-Bradley
-
Linha de Produto: PanelView 550 Standard
-
Número da Peça: 2711-T5A5L1
-
Peso: 2,06 lbs (0,94 kg)
-
Tamanho da Tela: LCD monocromático de 5,5 pol. (modo azul)
-
Área de Exibição: 120 × 60 mm (4,75 × 2,38 pol.)
-
Resolução: 256 × 128 pixels
-
Matriz da Tela Sensível ao Toque: 128 células (16 colunas × 8 linhas)
-
Tamanho da Célula de Toque: 26 × 30 pixels
-
Vida Útil da Luz de Fundo: 100.000 horas (LED)
-
Memória para Aplicação: 170 KB em tempo de execução; 240 KB de RAM não volátil
-
Portas de Comunicação: RS-232 (DH-485)
-
Cabo de Comunicação: 2711-NC13
-
Faixa de Tensão de Entrada: 18–30 V CC (24 V CC nominal)
-
Dispersão de Calor: 20 W (69 BTU/h)
-
Temperatura de Operação: 0–55 °C (32–131 °F)
-
Temperatura de Armazenamento: -40–85 °C
-
Série: A até H
-
Status do Ciclo de Vida: Descontinuado/Obsoleto
Características
-
Interface compacta para operador com entrada por tela sensível ao toque
-
Luz de fundo LED de longa duração para serviço prolongado
-
Comunicação RS-232 para integração com sistemas legados
-
Memória não volátil para armazenamento de aplicação
-
Projetado para compatibilidade com a família PanelView Standard
Cenários de Aplicação
-
Sistemas de Automação Legados: Usado em instalações descontinuadas do PanelView Standard
-
Painéis de Interface do Operador: Fornece visualização e controle para processos industriais
-
Manutenção e Substituição: Adequado para manutenção de sistemas PanelView 550 existentes
Perguntas Frequentes
-
P: Qual é o tamanho da tela do 2711-T5A5L1? R: LCD monocromático de 5,5 polegadas.
-
P: Qual interface de comunicação é suportada? R: RS-232 (DH-485).
-
P: Quanta memória a unidade oferece? R: 170 KB de memória em tempo de execução e 240 KB de RAM não volátil.
-
P: Qual é o status do ciclo de vida deste terminal? R: Está descontinuado/obsoleto.
-
P: Como ele se compara ao 2711-T10C8? R: O 2711-T10C8 oferece uma tela colorida maior, enquanto o 2711-T5A5L1 é um terminal monocromático compacto.
Informações Adicionais
- Peças 100% Originais: Todos os produtos são originais e autênticos, garantindo desempenho industrial confiável.
- Garantia de Reembolso de 30 Dias: Devolva qualquer item em estoque dentro de 30 dias na embalagem original e lacrada para reembolso total (excluindo frete e taxas).
- Garantia de 12 Meses: Cobre defeitos de materiais ou fabricação; exclui uso indevido, desgaste normal ou modificações não autorizadas.
- Envio para Todo o Mundo: Enviamos via USPS, UPS, FedEx e DHL. Os prazos de entrega variam conforme o país e podem estar sujeitos a taxas alfandegárias ou de importação.
- Suporte e Contato: Assistência técnica e garantia disponível a qualquer momento. Contate-nos aqui: Contato.
- Orientação para Compra: Verifique cuidadosamente as especificações e compatibilidade do produto antes de fazer o pedido para garantir a aplicação correta.
