Detalhes do Produto

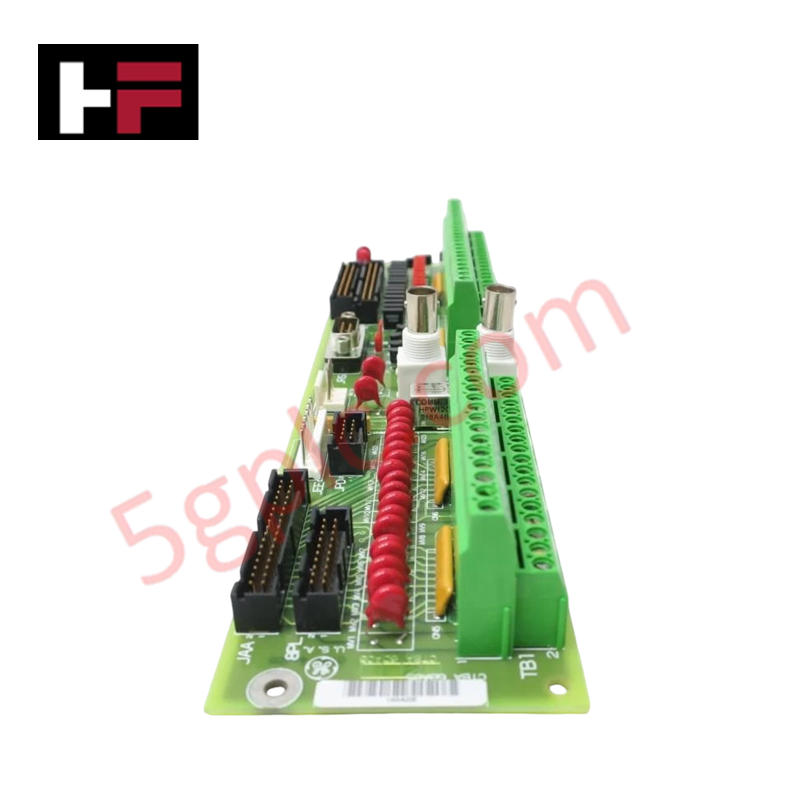

Configurado para terminação de sinal e comunicação de barramento em sistemas de controle Mark V LM, o GE DS200CTBAG1A (Placa Terminal DS200CTBA) fornece execução física direta do roteamento de sinal analógico e monitoramento de energia do núcleo.
Especificações de Hardware
| Parâmetro | Especificação |
|---|---|
| Modelo | DS200CTBAG1A |
| Marca | General Electric |
| Origem | EUA |
| Dimensões | 6,25 pol x 4,25 pol |
| Temperatura de Operação | -28 °C a 55 °C |
| Compatibilidade com Núcleo | Carcaça do núcleo R5 |
| Capacidades de E/S | Tensão/corrente do eixo, entrada/saída 4-20 mA |
Comunicação de Barramento Backplane e Processamento Determinístico
O DS200CTBAG1A facilita a comunicação determinística entre plataformas Mark V LM por meio das interfaces integradas IONET e COREBUS. A placa gerencia a conectividade entre o núcleo R5 e os módulos STCA/QTBA, garantindo a integridade do sinal para loops 4-20 mA e instrumentação específica do eixo. Em caso de perda localizada de energia no módulo CTBA, um relé de bypass onboard mantém a comunicação COREBUS, evitando interrupção em todo o sistema. A conectividade com a placa TCPD do núcleo PD permite monitoramento contínuo da fonte de energia. A compatibilidade com atualização de firmware via flash não é suportada; a integração do sistema é gerenciada por caminhos de sinal definidos em hardware e fiação terminal dedicada.
Perguntas Frequentes
P: Qual é a função do relé de bypass onboard durante uma falha de energia?
R: O relé de bypass é configurado para manter a continuidade da comunicação COREBUS caso o módulo CTBA perca energia. Isso permite que outros módulos no barramento continuem a troca de dados sem interrupção.
P: As entradas 4-20 mA podem ser escaladas via software?
R: Não. A placa CTBA atua como um ponto de terminação passivo. A escala dos sinais 4-20 mA deve ser realizada na lógica do controlador de nível superior dos processadores STCA ou núcleo R5 conectados.
Diretrizes para Instalação em Campo
- Certifique-se de que o rack Mark V LM esteja totalmente desenergizado antes de montar o módulo para evitar danos aos conectores do backplane ou curto-circuito não intencional nos loops 4-20 mA.
- Verifique toda a fiação de campo para instrumentação do eixo e sinais 4-20 mA, garantindo que o aterramento adequado da blindagem esteja conectado ao terminal de terra designado para minimizar ruídos.
- Manuseie a placa pelas bordas para evitar exposição a descarga eletrostática (ESD) no relé de bypass e nos circuitos de comunicação do barramento.
- Após a instalação, confirme que os LEDs de link IONET e COREBUS (se presentes nos módulos associados) indicam sincronização bem-sucedida com as placas STCA e QTBA.
