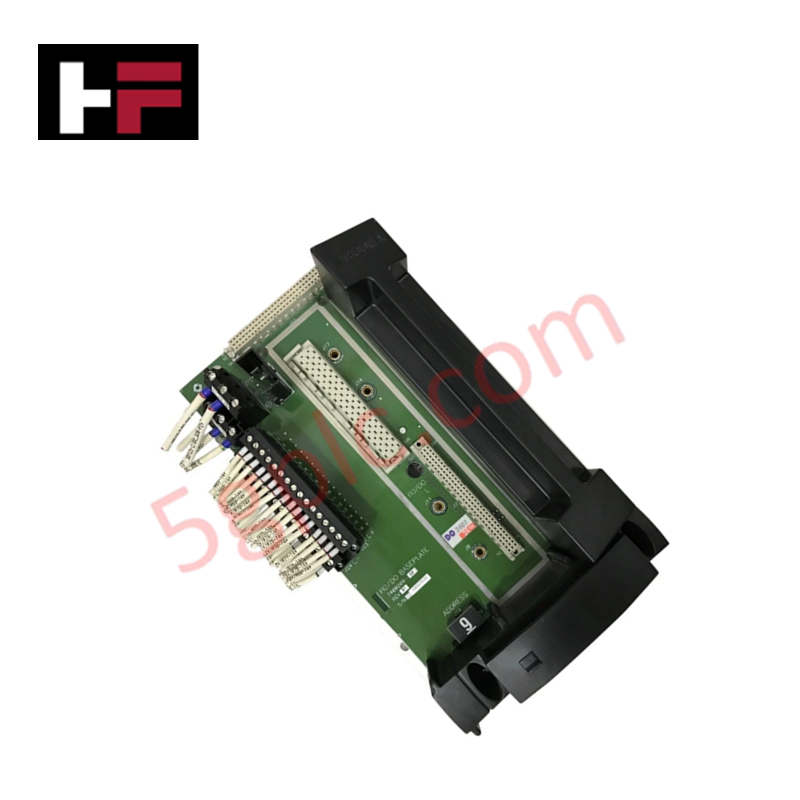

Módulo de saída Triconex 2401L

Configurado para aplicações de sistemas instrumentados de segurança de alta confiabilidade, o módulo de saída Triconex 2401L fornece execução física/elétrica direta. O hardware converte a lógica de controle digital em sinais de saída analógicos precisos de 0 a 10 VDC por meio de uma arquitetura de conversão digital-analógica de 12 bits, acionando dispositivos de campo industriais com capacidade máxima de corrente de 2 A a 24 V DC.

Especificações do hardware

Certificação SIL3 e arquitetura de redundância modular tripla

Projetado para aplicações instrumentadas de segurança de alta integridade, este módulo de saída oferece suporte à conformidade com a certificação SIL3 ao executar comandos de controle nos braços da arquitetura de redundância modular tripla (TMR) 2oo3. Os circuitos internos incorporam isolamento óptico de 1500 V DC e blindagem robusta do sinal para impedir a propagação de falhas entre canais, garantindo a execução em estado seguro e evitando que surtos elétricos transitórios comprometam os circuitos de desligamento de emergência.

Perguntas frequentes

P: O módulo de saída 2401L oferece suporte à troca a quente em um chassi Triconex energizado?

R: Sim, o módulo permite substituição com o sistema energizado, mas é necessário seguir rigorosamente os procedimentos de manutenção do sistema para evitar transições involuntárias na votação TMR.

P: Como o módulo lida com o monitoramento interno de resposta e o feedback do circuito?

R: O módulo executa monitoramento diagnóstico contínuo nos estágios de conversão de 12 bits para detectar latências de resposta e garantir a operação determinística do circuito nos canais de segurança.

Diretrizes para instalação em campo

• Certifique-se de que a alimentação do sistema esteja totalmente desconectada antes de inserir ou remover o módulo do rack do chassi Tricon.
• Manuseie o conjunto da placa de circuito impresso com as devidas precauções contra descargas eletrostáticas (ESD) para evitar danos aos componentes internos.
• Verifique se toda a fiação de campo está devidamente blindada e aterrada continuamente no barramento do gabinete para evitar loops de aterramento e interferência eletromagnética.
• Confirme se o módulo está totalmente encaixado no conector do backplane antes de ligar a alimentação, para garantir uma comunicação confiável com o backplane.
• Mantenha espaço de ventilação adequado ao redor do gabinete do chassi para permitir a dissipação natural do calor por convecção na faixa de temperatura de operação de -40 deg C a 70 deg C.
