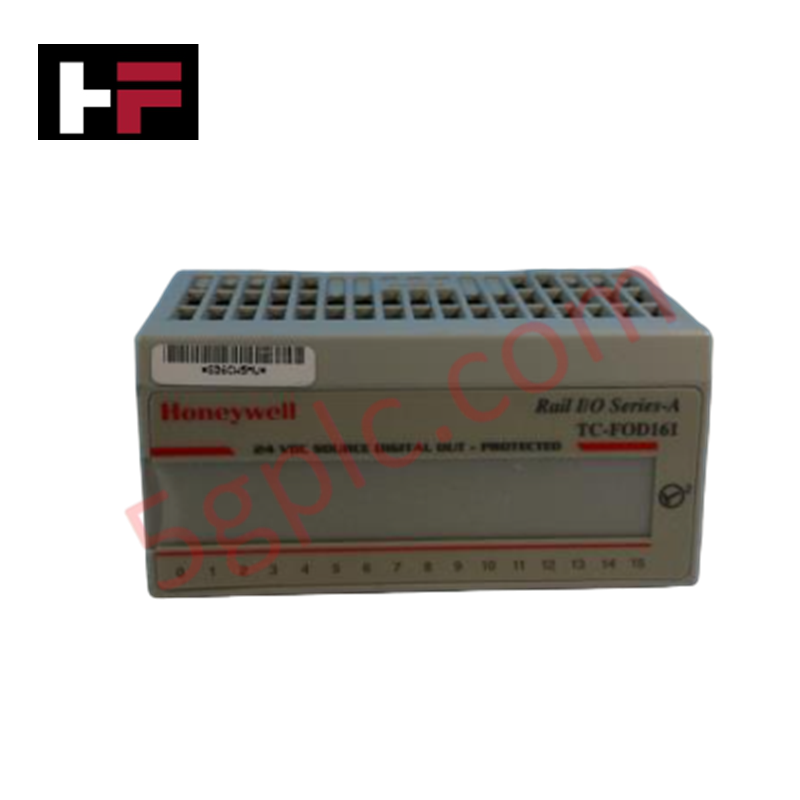

TC-FOD161 | Honeywell Módulo de Saída Digital Fonte de 16 Canais 24VDC

Descrição do Produto

O TC-FOD161 é um módulo de saída discreta de alta densidade projetado para as arquiteturas Honeywell Experion PKS e FlexBus I/O. Desenvolvido como um módulo "fonte", ele fornece um sinal de 24VCC para cargas do lado de campo, sendo ideal para interface com solenóides, contatores e luzes indicadoras. Este módulo é construído para controle determinístico, garantindo que a transição dos estados lógicos para a atuação física seja realizada com alta confiabilidade. Seu design eletrônico robusto incorpora gerenciamento de energia no backplane para manter a integridade do sinal através do backplane FlexBus.

Especificações Técnicas

• Identificação do Modelo: TC-FOD161

• Configuração de Saída: Saída Digital de 16 Pontos (Fonte)

• Interface de Barramento: Compatível com FlexBus I/O

• Fonte de Alimentação Externa: 24 VCC (Nominal)

• Tensão Lógica: 5 VCC (Backplane)

• Consumo Interno de Corrente: 60 mA @ 5 VCC

• Categoria de Hardware: Módulo de Saída Discreta para CLP

• Peso Líquido: 0,22 kg (aprox. 0,49 lbs)

• Status do Ciclo de Vida: Descontinuado pelo Fabricante (Suporte para Peças Legadas)

Implementação Operacional

O TC-FOD161 é um componente crítico para a manutenção das instalações Honeywell FlexBus existentes. Em uma configuração de fonte, o módulo fornece o trilho positivo de 24VCC para a carga, que é então conectada a um terra comum. Este é o método preferido em muitos padrões industriais de segurança para garantir que um curto-circuito para o terra não acione inadvertidamente a saída. Considerando seu status como item descontinuado, este módulo é um recurso vital para equipes de manutenção de plantas que buscam evitar migrações completas do sistema enquanto mantêm a operação de racks legados de DCS ou CLP.

Perguntas Frequentes

• Qual a diferença entre um módulo "Fonte" e um módulo "Dreno"?

  O TC-FOD161 é um módulo fonte, ou seja, ele fornece corrente a partir do terminal positivo para o dispositivo de campo. Um módulo dreno forneceria o caminho para o comum negativo ou terra.

• Este módulo pode ser usado em racks padrão C300 ou C200?

  Esta unidade é especificamente projetada para a interface FlexBus I/O. A compatibilidade depende da base e dos módulos de ponte instalados na configuração do seu chassi.
