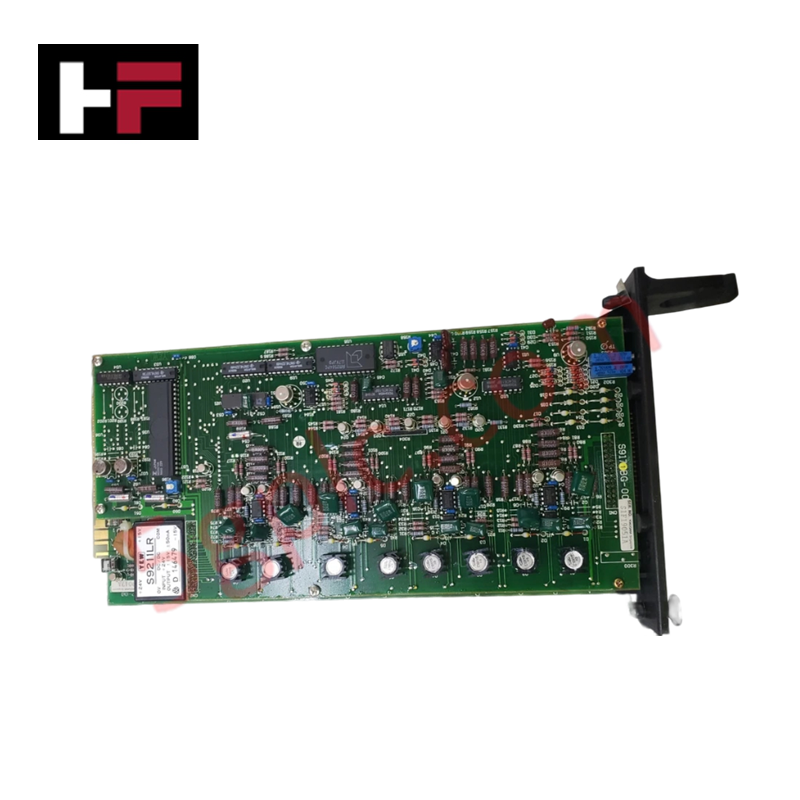

PAC*A Controlador de Automação Programável Yokogawa

O Yokogawa PAC*A, também catalogado como o PAC Controlador de Automação Programável, funciona como um componente de hardware dedicado à execução de lógica em tempo real e ao processamento de sinais multicanal em plataformas de automação industrial Yokogawa. O controlador executa rotinas de controle em 16 entradas digitais, 16 saídas digitais, 8 entradas analógicas e 8 saídas analógicas. Os canais físicos de E/S aceitam níveis lógicos digitais de 24 VCC e faixas de corrente ou tensão analógicas (0-10 V, 4-20 mA). Operando com uma fonte de alimentação de 24 VCC e consumo de 500 mA, o hardware coordena o retorno dos dispositivos de campo com os ciclos de varredura do sistema.

Especificações de hardware

Integração de loop analógico de 4-20 mA e isolamento de canais

O PAC*A processa loops de sinais analógicos que operam em níveis de tensão de 0-10 V e de acordo com os padrões do protocolo de loop HART de 4-20 mA. A arquitetura interna do circuito mantém o isolamento galvânico entre canais em todos os conjuntos de entradas e saídas para impedir que diferenças de potencial de terra corrompam os valores medidos. Os estágios de entrada analógica integram o processamento de compensação de junta fria (CJC) para interfaces de transdutores de temperatura, enquanto os canais de saída digital comutam cargas de 24 VCC com circuitos de supressão de curto-circuito para manter a estabilidade do sinal durante eventos elétricos transitórios.

Perguntas frequentes

P: Qual é o consumo nominal de corrente do controlador PAC*A durante a operação completa?

R: O controlador consome 500 mA a uma tensão nominal de operação de 24 VCC sob cargas completas de processamento interno e inicialização dos canais.

P: Como os canais de entrada analógica são configurados no módulo PAC*A?

R: Os 8 canais de entrada analógica aceitam loops de corrente de 4-20 mA ou sinais de tensão de 0-10 V, usando condicionamento interno de sinal para alternar entre os modos de medição de tensão e derivação de corrente com base na fiação dos terminais.

P: Qual isolamento elétrico é implementado entre os terminais de campo e a lógica interna?

R: O módulo possui isolamento galvânico interno entre as conexões dos terminais de campo, os backplanes de processamento lógico e o barramento principal da fonte de alimentação de 24 VCC para suprimir ruídos elétricos de modo comum.

Diretrizes de instalação em campo

1. Montagem em trilho DIN: Monte o conjunto PAC*A firmemente em um trilho DIN de 35 mm aterrado ou em uma placa de chassi. Verifique se as linguetas de travamento mecânico estão totalmente encaixadas.
2. Separação da fiação: Separe a fiação de alimentação de 24 VCC e as linhas de E/S de campo dos condutores de CA de alta tensão nas canaletas do painel para minimizar a interferência eletromagnética.
3. Aterramento da blindagem: Conecte as blindagens dos cabos de sinais analógicos (0-10 V, 4-20 mA) diretamente à barra de aterramento funcional (FE) do gabinete principal em um único ponto de terminação.
4. Verificação da alimentação: Confirme se a fonte de alimentação externa de 24 VCC fornece uma tensão de saída estável e uma corrente contínua de pelo menos 500 mA antes de energizar o módulo.
