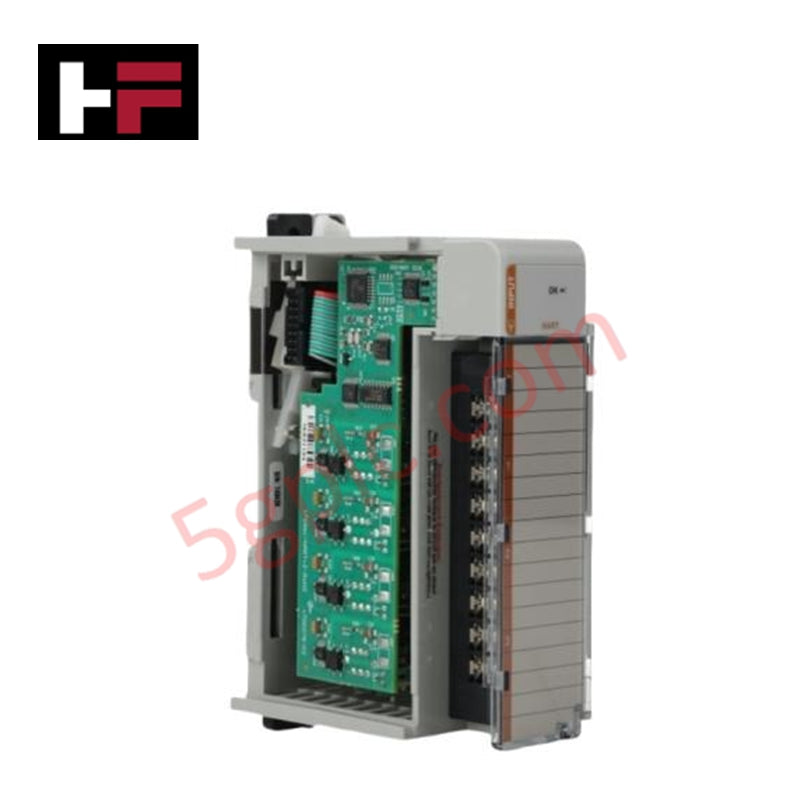

Allen-Bradley 1769SC-IF4IH Spectrum Controls Entrada Analógica de 4 Canais

Visão Geral:
O 1769SC-IF4IH da Spectrum Controls é um módulo de entrada analógica versátil de 4 canais projetado para aquisição precisa de sinais. Ele acomoda múltiplos tipos de entrada, incluindo 0–20 mA, 4–20 mA, 0–5 V, 1–5 V e ±10 V. A comunicação HART integrada permite a programação e monitoramento de dispositivos habilitados para HART diretamente a partir de uma estação de controle, suportando um gerenciamento de processos aprimorado e diagnósticos.

Especificações Técnicas:

• Modelo: 1769SC-IF4IH

• Tipo de Produto: Módulo de Entrada Analógica de 4 Canais

• Tipos de Sinal de Entrada: 0–20 mA, 4–20 mA, 0–5 V, 1–5 V, ±10 V

• Resolução: 16 bits

• Fonte de Alimentação: 120 mA @ 5 V CC, 60 mA @ 24 V CC

• Dimensões (AxLxP): 118 × 16,1 × 87 mm

• Peso: 0,286 kg

Características:

• Comunicação HART: Permite configuração e monitoramento de dispositivos habilitados para HART

• Faixa Selecionável pelo Usuário: Permite seleção personalizada de faixa para cada canal

• Alarmes de Processo: Suporta registro de data/hora e frequência de filtro ajustável

• Suporte a Múltiplos Sinais: Aceita tipos de entrada tanto de corrente quanto de tensão para maior flexibilidade

Aplicações:
Ideal para automação de processos, monitoramento de instrumentação e integração de múltiplos dispositivos de entrada analógica em sistemas CompactLogix ou MicroLogix.

Perguntas Frequentes:
P: O módulo suporta entradas tanto de corrente quanto de tensão?
R: Sim, suporta entradas de 0–20 mA, 4–20 mA, 0–5 V, 1–5 V e ±10 V.

P: Ele pode se comunicar com sensores habilitados para HART?
R: Sim, a comunicação HART permite monitoramento e programação de dispositivos compatíveis.

P: Quais são os requisitos de alimentação do módulo?
R: 120 mA a 5 V CC ou 60 mA a 24 V CC.
