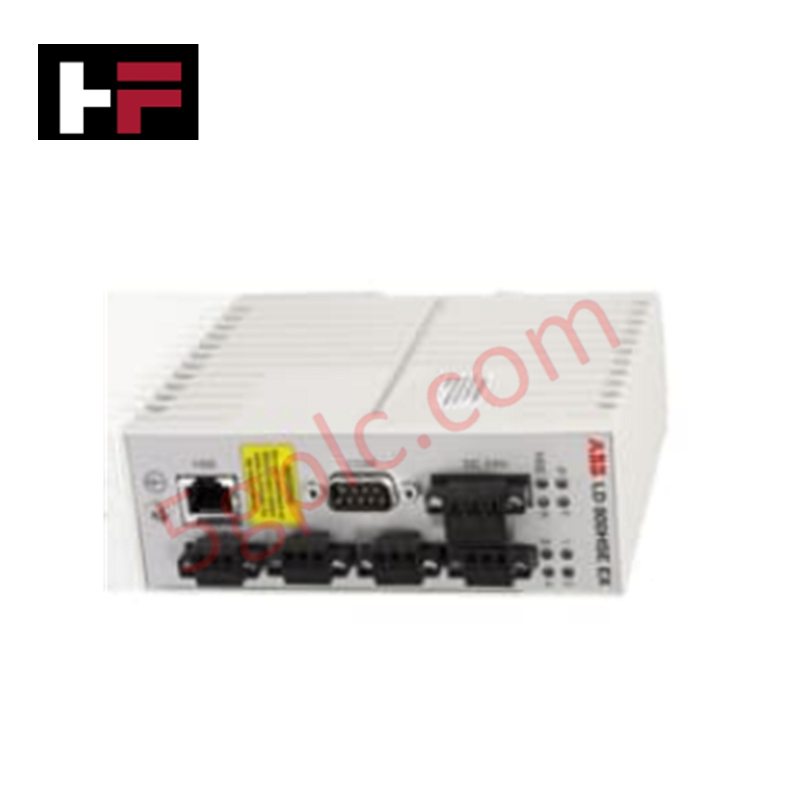

Módulo de comunicação ABB LD 810HSE EX 3BSE091722R1

O ABB LD 810HSE EX, também catalogado como módulo de comunicação LD 810HSE EX, funciona como um componente de hardware dedicado à interconexão de redes fieldbus e à conversão de dados nas plataformas de hardware ABB S900 IO. Instalado em um trilho DIN padrão, o módulo conecta quatro redes de campo H1 a um tronco de Ethernet de alta velocidade (HSE), executando a conversão de protocolos em alta velocidade nas arquiteturas Foundation Fieldbus.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e escalabilidade da densidade de E/S

O dispositivo de interconexão LD 810HSE EX mantém a velocidade de comunicação do barramento do backplane entre segmentos Ethernet determinísticos e Foundation Fieldbus. Ao agregar quatro links H1 separados em uma única porta Ethernet de alta velocidade, o módulo otimiza a escalabilidade da densidade de E/S do gabinete, isolando os sinais de comunicação de campo. A compatibilidade com firmware flash de alta densidade garante a troca sincronizada de parâmetros entre os sub-racks de controladores conectados, sem introduzir gargalos na transmissão da rede.

Perguntas frequentes

P: O LD 810HSE EX pode ser instalado para substituir um único dispositivo LD 800 em um par redundante existente?

R: Não. Não há suporte para misturar módulos LD 800 e LD 810HSE EX em um único par redundante; ambas as unidades do par redundante devem ser substituídas simultaneamente por módulos LD 810HSE EX.

P: Como a alimentação operacional principal é fornecida ao módulo LD 810HSE EX e aos seus links H1?

R: O módulo requer uma conexão a uma fonte de alimentação externa de 24 VCC, enquanto todos os links fieldbus H1 conectados devem ser alimentados de forma independente por meio de condicionadores de alimentação fieldbus dedicados.

P: Como é fornecido o cabo do link de redundância para instalações emparelhadas de LD 810HSE EX?

R: O cabo de redundância pode ser adquirido ou fabricado diretamente pelo cliente de acordo com as especificações padrão de links Ethernet, sem a necessidade de um cabo de fábrica proprietário.

Diretrizes para instalação em campo

Siga estes procedimentos técnicos durante a instalação no painel e o cabeamento de campo:

1. Montagem em trilho DIN: Encaixe firmemente o LD 810HSE EX em um trilho DIN tipo cartola de 35 mm, verificando se o grampo metálico DIN traseiro está totalmente travado na borda do trilho.
2. Conexão ao terra: Certifique-se de que a superfície do trilho DIN não esteja pintada e esteja diretamente conectada ao barramento de terra de proteção (PE) do gabinete, para estabelecer caminhos de aterramento da terminação da blindagem das portas HSE e H1.
3. Conexão de alimentação: Conecte uma fonte de 24 VCC externa e isolada aos terminais de alimentação do módulo; confirme se fontes de alimentação separadas estão configuradas para os condicionadores dos segmentos fieldbus H1.
4. Cabeamento de rede: Conecte o cabo de rede HSE à porta Ethernet principal e passe cabos de par trançado blindados a partir dos quatro links H1, garantindo que os resistores de terminação de linha estejam ativos em ambas as extremidades de cada segmento H1.
