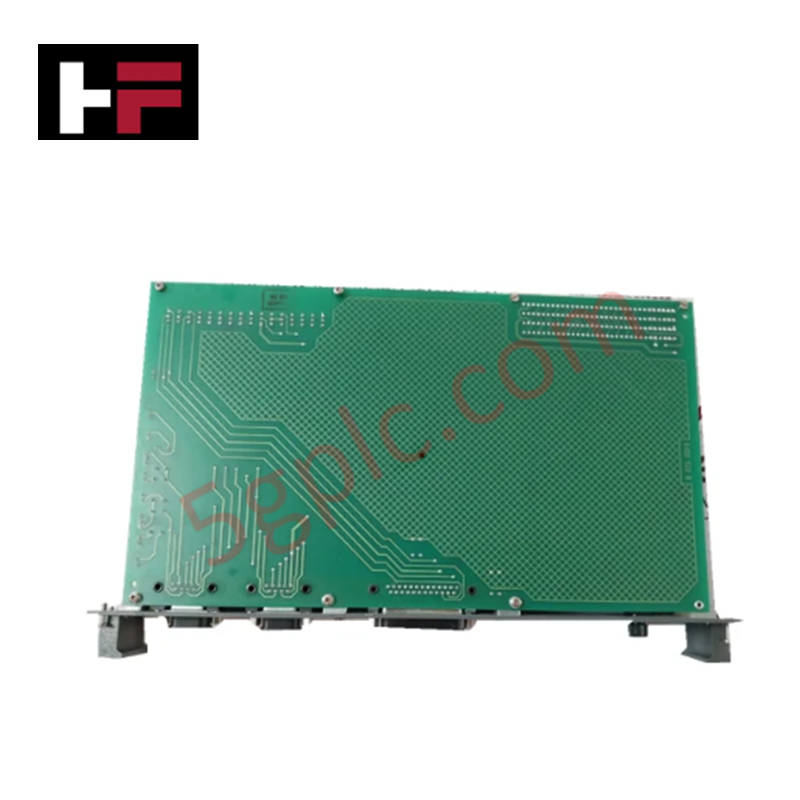

Módulo de acoplamento de interface Modbus ABB CCF 10

O ABB CCF10 2MBPS, também catalogado como módulo de acoplamento CCF 10, funciona como um componente de hardware dedicado à conversão de protocolos e à transmissão de dados seriais em redes de controle e automação da ABB. A unidade gerencia o acoplamento de sinais da camada física por meio de uma interface Modbus, com velocidades de até 2 Mbps, facilitando a transferência de quadros de dados em alta velocidade entre racks de controladores e dispositivos de campo remotos.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e compatibilidade com memória flash do firmware

O módulo de acoplamento integra-se diretamente ao backplane do rack do sistema, aproveitando a alta velocidade de comunicação do barramento do backplane para encaminhar registros Modbus sem introduzir latências de transmissão. Os quadros de comunicação entre módulos são sincronizados de forma determinística com redes determinísticas externas Profinet ou EtherNet/IP por meio de processadores de gateway do host. A compatibilidade da memória flash do firmware integrado assegura o mapeamento estável dos registros e a sincronização dos bits de paridade entre várias revisões do firmware do sistema.

Perguntas frequentes

P: O módulo CCF10 requer uma fiação de alimentação externa dedicada?

R: Não. A alimentação de operação é fornecida diretamente pelo conector do backplane do rack quando o módulo está corretamente encaixado no chassi do sub-rack.

P: Qual taxa de transmissão é compatível com o enlace de comunicação Modbus?

R: O módulo é compatível com taxas de transferência de dados de até 2 Mbps por meio da interface Modbus dedicada.

Orientações para instalação em campo

1. Inserção no slot do módulo: Alinhe a placa de circuito do CCF10 com os trilhos-guia do rack do chassi e empurre firmemente até que o conector do backplane esteja totalmente encaixado.
2. Fixação: Aperte manualmente os parafusos de retenção superiores e inferiores do painel para garantir o alinhamento mecânico e estabelecer o aterramento do chassi.
3. Terminação dos cabos: Certifique-se de que as linhas seriais RS-485/Modbus utilizem resistores de terminação adequados nas extremidades para suprimir reflexões na linha de transmissão em taxas de sinalização de 2 Mbps.
4. Aterramento da blindagem: Conecte os fios de dreno dos cabos de comunicação ao terminal de aterramento designado do painel para evitar interferências de ruído de alta frequência.
