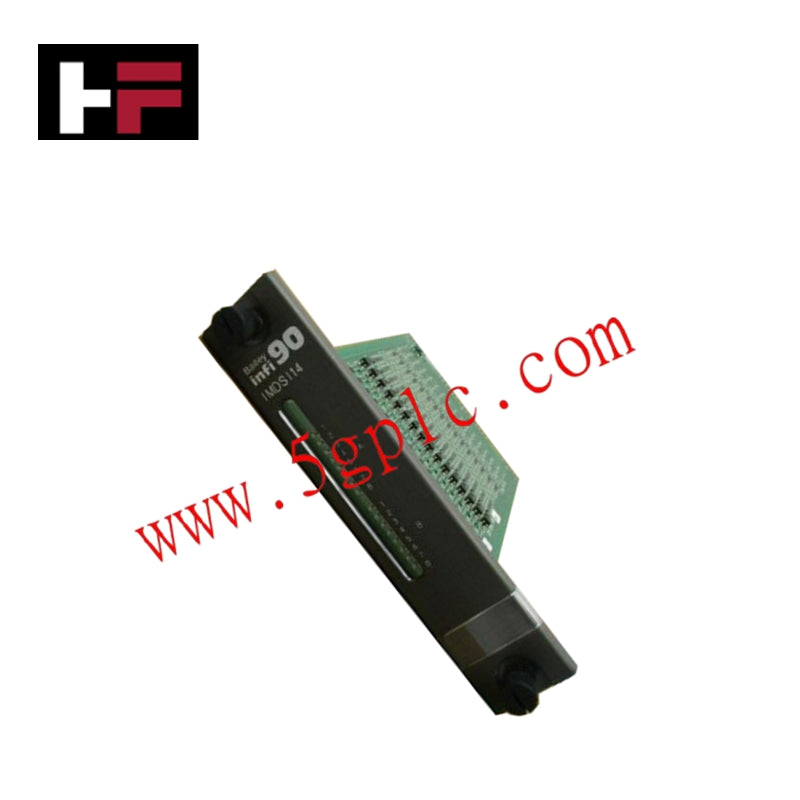

Módulo de Entrada Escravo Digital ABB Bailey IMDSI14 16 Canais

Descrição

O ABB IMDSI14 é um módulo escravo de entrada digital de alta densidade projetado para os sistemas de controle distribuído Bailey INFI 90 e Symphony Plus. Serve como a interface principal para aquisição de sinais de status discretos de equipamentos de campo, como chaves de limite, botões de pressão, e contatos de relé. O módulo processa até 16 entradas independentes, convertendo estados de tensão do lado do campo em dados digitais para o controlador mestre. Projetado para execução lógica em alta velocidade, o IMDSI14 fornece os dados essenciais necessários para o sequenciamento, intertravamento, e monitoramento de alarmes em ambientes críticos de processos industriais.

Especificações

• Marca: ABB Bailey

• Número do Modelo: IMDSI14

• Série do Produto: INFI 90 / Symphony Plus

• Canais de Entrada: 16 Entradas Discretas Independentes

• Comunicação: Barramento Escravo Expansor

• Classificação de Tensão: Compatível com 24 VDC, 48 VCC, ou 125 VDC/120 VAC (via unidades de terminação específicas)

• Isolamento: Isolamento óptico entre sinais de campo e lógica do sistema

• Consumo de Energia: 5 Watts (Típico)

• Montagem: Ocupa um slot em uma Unidade de Montagem de Módulo (MMU) padrão

• Temperatura de Operação: 0 a 70 graus Celsius

Características

• Monitoramento de Alta Densidade: Suporta 16 pontos de entrada digital por módulo para otimizar o espaço no gabinete e a eficiência do hardware.

• Processamento Determinístico de Sinal: Garante atualizações rápidas para o controlador mestre através da arquitetura de barramento expansor escravo de alta velocidade.

• Condicionamento e Filtragem de Sinal: Inclui lógica integrada de debounce e filtragem para eliminar disparos falsos em ambientes elétricos ruidosos.

• Indicação de Status em Tempo Real: Possui indicadores LED no painel frontal para cada canal, fornecendo verificação visual imediata dos estados de entrada.

• Diagnóstico Avançado de Falhas: Monitora continuamente a integridade do hardware interno e reporta erros no nível do módulo ao sistema de controle.

• Opções Flexíveis de Terminação: Conecta-se a várias unidades de terminação da série N, permitindo compatibilidade com diversas tensões de campo e fácil gerenciamento de fiação.
