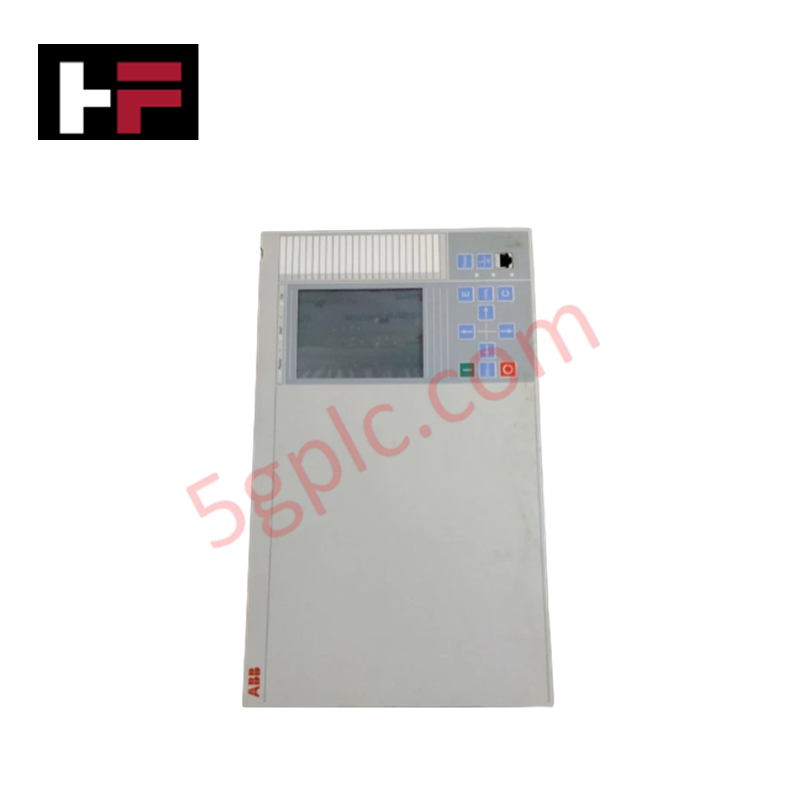

ABB 1MRK000008-NBR03 Módulo de exibição HMI-IED670

O ABB 1MRK000008-NBR03, também catalogado como módulo de display 1MRK000008-NB, funciona como um componente de hardware dedicado à visualização localizada de processos e ao monitoramento de painéis de distribuição nas plataformas ABB HMI-IED670. O módulo conta com um painel LCD de alta resolução, com linhas de E/S digitais e analógicas integradas para conectar sensores e atuadores de campo, além de gerenciar a comunicação de dados em tempo real por meio das interfaces Ethernet e Modbus.

Especificações de hardware

Velocidade de comunicação do barramento do backplane e execução determinística

O módulo de display se conecta diretamente ao mecanismo de processamento do IED670 anfitrião para oferecer alta velocidade de comunicação no barramento do backplane por meio dos barramentos internos de sinal. Os dados de telemetria do sistema e as solicitações de controle digital são transmitidos de forma determinística por conexões Ethernet e seriais de campo, integrando-se perfeitamente a redes determinísticas Profinet e EtherNet/IP. A compatibilidade do firmware integrado com memória flash garante a indexação correta do layout do LCD, o mapeamento de protocolos e os controles de segurança do sistema durante a execução do software da unidade anfitriã.

Perguntas frequentes

P: Qual fonte de alimentação fornece energia ao módulo de display 1MRK000008-NBR03?

R: O módulo opera com uma fonte de alimentação nominal de 24 VCC, conduzida diretamente pelo conector interno ou pelos terminais de alimentação auxiliar do conjunto IED670 anfitrião.

P: Os parâmetros do display LCD podem ser atualizados usando ferramentas de programação padrão?

R: As telas gráficas e as configurações de protocolo são configuradas usando o software proprietário de engenharia de sistemas da ABB e carregadas na memória interna do módulo.

Diretrizes para instalação em campo

1. Desconexão da alimentação: Isole todas as fontes de alimentação de 24 VCC antes de instalar ou substituir o módulo de display, a fim de evitar transientes elétricos.
2. Instalação no gabinete: Posicione a unidade no recorte do painel frontal e fixe o hardware de montagem lateral para garantir um encaixe mecânico nivelado.
3. Passagem dos cabos: Passe as linhas seriais Ethernet e Modbus longe dos cabos de alimentação de alta corrente e das rotas de tensão secundária CA para eliminar ruídos de sinal.
4. Aterramento do chassi: Certifique-se de que o terminal de aterramento da unidade esteja conectado diretamente ao barramento principal de aterramento do painel por meio de uma trança de cobre de bitola elevada.
