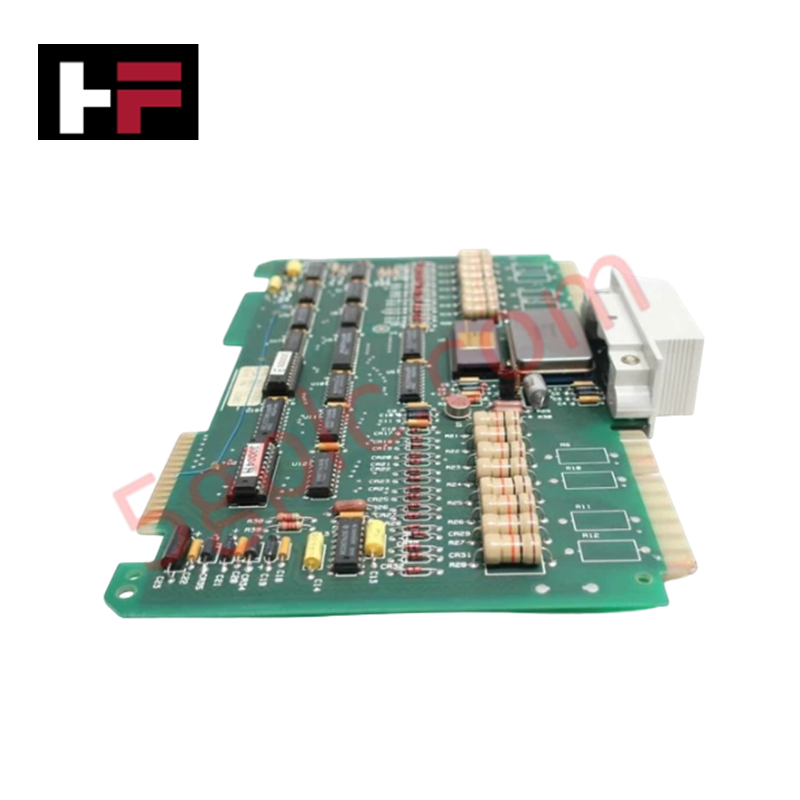

Módulo de Entrada Analógica 621-0000 | Honeywell

Configurado para aquisição precisa de sinais em plataformas de controle IPC 620/ISSC, o Honeywell 621-0000 (Módulo de Entrada Analógica 621-0000) oferece processamento físico direto de sinais para aplicações industriais de sensoriamento. O hardware facilita a interface entre dispositivos analógicos de campo e o backplane do sistema, executando a conversão de dados para monitoramento em tempo real e laços de controle.

Especificações do Hardware

Isolamento Canal a Canal e Integridade do Laço

O módulo 621-0000 utiliza uma arquitetura de isolamento para desacoplar os circuitos do sensor do lado do campo da lógica do controlador. Este design visa mitigar interferências em modo comum e evitar que diferenças de potencial de terra afetem a precisão da medição. Para manter a integridade do sinal, o módulo requer alimentação limpa e regulada e aterramento de referência adequado, garantindo que os dados analógicos permaneçam dentro da precisão definida pela resolução de bits durante a varredura em alta velocidade das entradas do processo.

Perguntas Frequentes

P: O 621-0000 suporta hot-swapping em um rack IPC ativo?

R: Não. O módulo não suporta hot-swapping. O controlador deve estar desligado antes que o módulo seja inserido ou removido para evitar danos aos pinos do conector do backplane e prevenir falhas na comunicação do barramento.

P: Como os laços de entrada analógica são referenciados para garantir estabilidade?

R: As entradas analógicas devem ser referenciadas a um ponto comum de terra de baixa impedância. Ao usar transmissores externos, certifique-se de que o comum da fonte de alimentação do transmissor e o terra da entrada do módulo estejam fortemente conectados para minimizar a injeção de ruído.

Diretrizes para Instalação em Campo

1. Isolamento da Alimentação do Sistema: Antes da instalação, desligue o rack e todas as fontes de alimentação dos laços de campo para evitar caminhos elétricos não intencionais.
2. Engajamento no Backplane: Alinhe o módulo com os trilhos guia do rack. Confirme que o conector de borda está totalmente encaixado para garantir comunicação segura com o barramento IPC 620.
3. Fiação e Blindagem: Use cabos de par trançado blindado de alta qualidade para as entradas de sinal analógico. Termine todas as blindagens em um único ponto dedicado de aterramento para proteção contra interferência eletromagnética (EMI).
4. Segregação Física: Separe os condutores de sinal analógico das linhas de alimentação CA e das linhas de chaveamento DC de alta corrente para minimizar acoplamento indutivo e diafonia.
