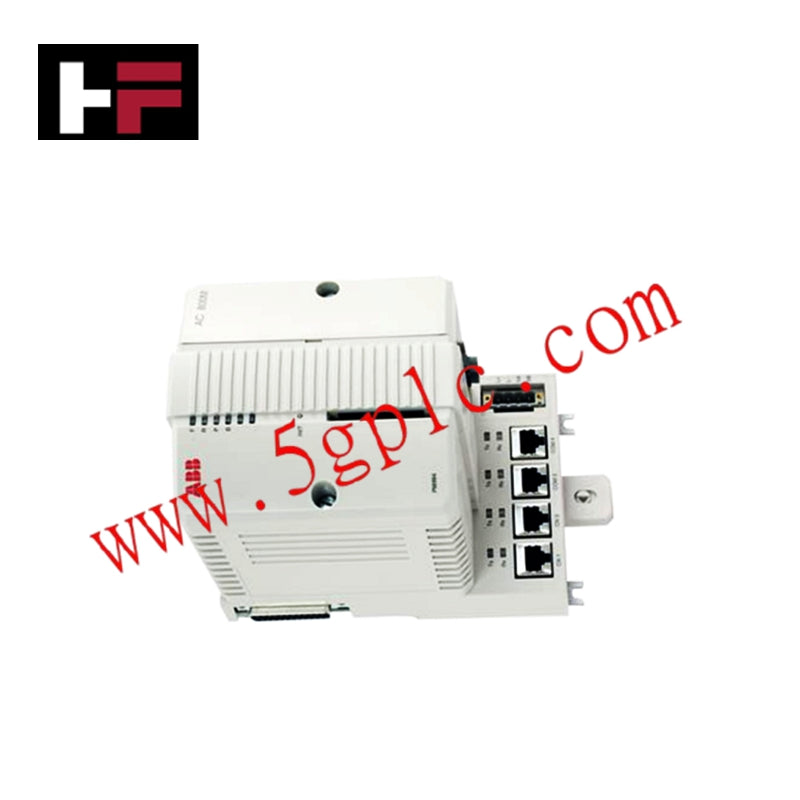

ABB PM867 PM867K01 (3BSE076355R1 Módulo da Unidade Processadora AC800M)

Descrição do Produto

A unidade processadora PM867 PM867K01 (3BSE076355R1) é um módulo de alto desempenho dentro da família de controladores AC800M da ABB. Foi projetada para sistemas de controle distribuído que exigem redundância, execução rápida de ciclos e comunicação robusta. Com armazenamento ampliado de firmware e sincronização otimizada, o PM867 garante operação confiável em ambientes industriais críticos.

Especificações Técnicas

• Processador: CPU embutida MPC866

• Tempo de Troca de Redundância: ≤ 10 ms

• Gerenciamento de Aplicações:

• 32 aplicações por controlador

• 64 programas por aplicação

• 128 diagramas por aplicação

• 32 tarefas por controlador

• Tempos de Ciclo:

• 32 tempos de ciclo configuráveis

• Tempo mínimo de ciclo de 1 ms

• Armazenamento de Firmware: 18 MB Flash PROM

• Fonte de Alimentação: 24 V CC (faixa de 19,2–30 V CC)

• Consumo de Energia: Típico 210 mA, máximo 360 mA

• Dissipação de Energia: 5,1 W (máximo 8,6 W)

• Entrada de Alimentação Redundante: Suportada

• Bateria Reserva: Lítio 3,6 V

• Sincronização do Relógio: Precisão de 1 ms via protocolo CNCP

• Gerenciamento de Eventos:

• Até 3000 eventos por cliente OPC

• Velocidade de transmissão: 36–86 eventos/seg, 113–143 mensagens de dados/seg

• Módulos de Comunicação (barramento CEX): Até 12 módulos, corrente máxima de alimentação 2,4 A

• Grupos de Entradas/Saídas:

• CPU não redundante: 1 elétrico + 7 ópticos

• CPU redundante: somente 7 ópticos

• Capacidade de Entradas/Saídas: Máximo de 96 módulos (PM867 único) ou 84 módulos (PM867 redundante)

• Taxa de Varredura do barramento de módulos: 0–100 ms dependendo da configuração de E/S

• Corrente de Alimentação Elétrica do barramento de módulos:

• 24 V: máximo 1,0 A

• 5 V: máximo 1,5 A

• Ethernet:

• 2 canais, padrão IEEE 802.3

• 10 Mbit/s, RJ-45 (fêmea de 8 polos)

• Protocolos de Rede de Controle: MMS e IAC

• Backbone Recomendado: Ethernet comutado de 100 Mbit/s

• Estabilidade do Relógio em Tempo Real: 100 ppm (~1 h/ano)

• Interfaces RS-232:

• 2 portas (geral + ferramenta de serviço)

• COM3 (somente não redundante): 75–19.200 baud, RJ-45, suporte completo RTS-CTS

• COM4 (somente não redundante): 9.600 baud, RJ-45, opto isolada, sem suporte RTS-CTS

Cenários de Aplicação

• Configurações de CPU redundante para indústrias de processo contínuo

• Sistemas de automação baseados em eventos OPC

• Redes de controle distribuído que exigem sincronização precisa

Perguntas Frequentes

P: Qual a capacidade de armazenamento de firmware do PM867?  R: Oferece 18 MB Flash PROM, maior que modelos anteriores como o PM864.

P: Qual é o tempo de troca de redundância?  R: Máximo de 10 ms, garantindo mínima interrupção em configurações redundantes.

P: Como o PM867 difere do PM866?  R: O PM867 oferece armazenamento ampliado de firmware e gerenciamento otimizado de redundância em comparação ao PM866.

P: Quais protocolos de comunicação são suportados?  R: MMS e IAC, com interfaces Ethernet padrão IEEE 802.3.
