Butiran Produk

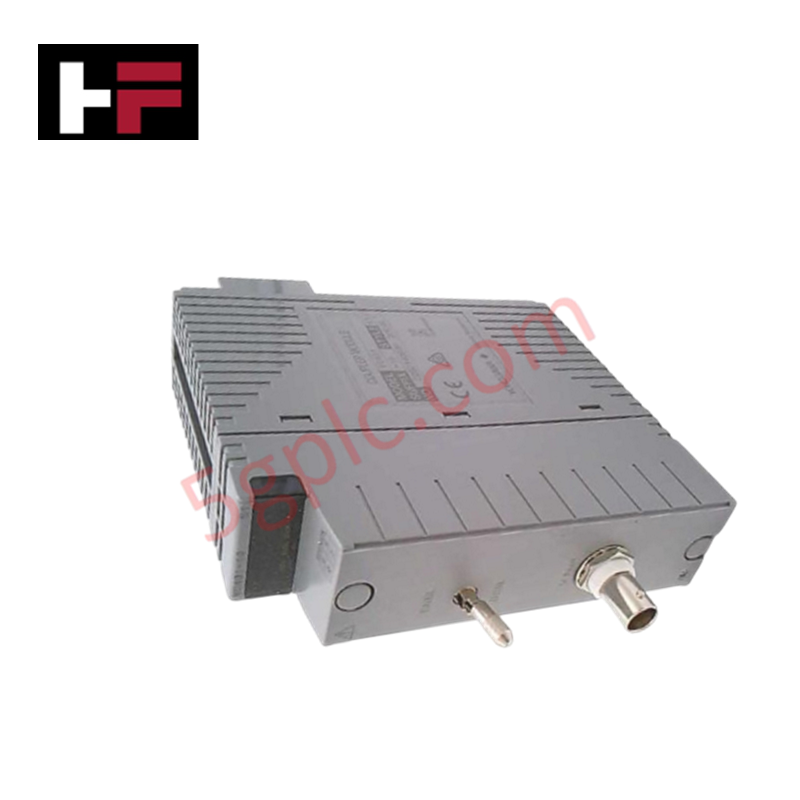

Dikonfigurasikan untuk pemindahan data dan gandingan isyarat dalam rangkaian Yokogawa VNET, Yokogawa VC401-10 (Modul Gandingan VC401) menyediakan pelaksanaan fizikal/elektrik secara langsung. Ia berfungsi sebagai nod antara muka dalam seni bina sistem kawalan untuk menghalakan laluan isyarat deterministik merentasi 10 sambungan port.
Pecahan Sufiks & Matriks Model
| Kod / Pilihan | Perihalan |
|---|---|
| Model: VC401 | Penetapan Reka Bentuk Unit Gandingan Asas |
| -10 | Konfigurasi Bilangan Port (10 Port) |
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | VC401-10 |
| Jenama | Yokogawa |
| Asal | Jepun |
| Berat | 0.177 kg (0.39 lbs) |
| Dimensi | 100 mm x 68 mm x 26 mm |
| Suhu Operasi | -20 hingga +70 deg C (-4 hingga +158 deg F) |
| Penggunaan Kuasa | Dikuasakan melalui satah belakang subrak |
| Jenis Modul | Unit Gandingan Modular |
| Bilangan Port | 10 |
| Kadar Pemindahan Data | 100 Mbps |
| Protokol Komunikasi | VNET |
Protokol Gelung 4-20 mA HART dan Pengasingan Saluran
VC401-10 mengintegrasikan rangkaian pengasingan dalaman antara saluran merentasi logik portnya untuk menyahgandingkan laluan isyarat setempat daripada hingar elektrik mod sepunya pada satah belakang. Dalam sistem yang penderia medan berkomunikasi kembali kepada nod input analog menggunakan seni bina protokol gelung 4-20 mA HART, pengganding ini menghalang perbezaan keupayaan bumi antara subrak daripada mengganggu bingkai penghantaran berkelajuan tinggi VNET 100 Mbps.
Soalan Lazim
S: Apakah fungsi utama konfigurasi port pada VC401-10?
J: Modul ini menyediakan 10 port antara muka berasingan yang beroperasi pada 100 Mbps untuk gandingan isyarat rangkaian VNET antara unit kawalan.
S: Bolehkah VC401-10 beroperasi dalam kepungan medan tanpa kawalan suhu yang terdedah kepada suhu ambien tinggi?
J: Perkakasan ini dinilai untuk suhu operasi antara -20 hingga +70 deg C (-4 hingga +158 deg F).
Panduan Pemasangan Medan
- Perlindungan ESD: Pakai gelang tangan berbumi apabila mengendalikan kad untuk menghapuskan kerosakan statik pada IC komunikasi berkelajuan tinggi.
- Penjajaran Mekanikal: Gelongsorkan unit dengan lancar di sepanjang rel panduan slot untuk memastikan penyambung berbilang pin bercantum dengan tepat pada bekas penyambung satah belakang.
- Pembumian Perisai: Sambungkan perisai kabel VNET kepada palang bas pembumian utama kabinet untuk menyekat gangguan elektromagnet frekuensi tinggi.
- Kelegaan Pendawaian: Kekalkan saluran penghalaan berasingan untuk talian komunikasi, jauh daripada talian pengagihan AC voltan tinggi dan pendawaian bekalan motor.
