Butiran Produk

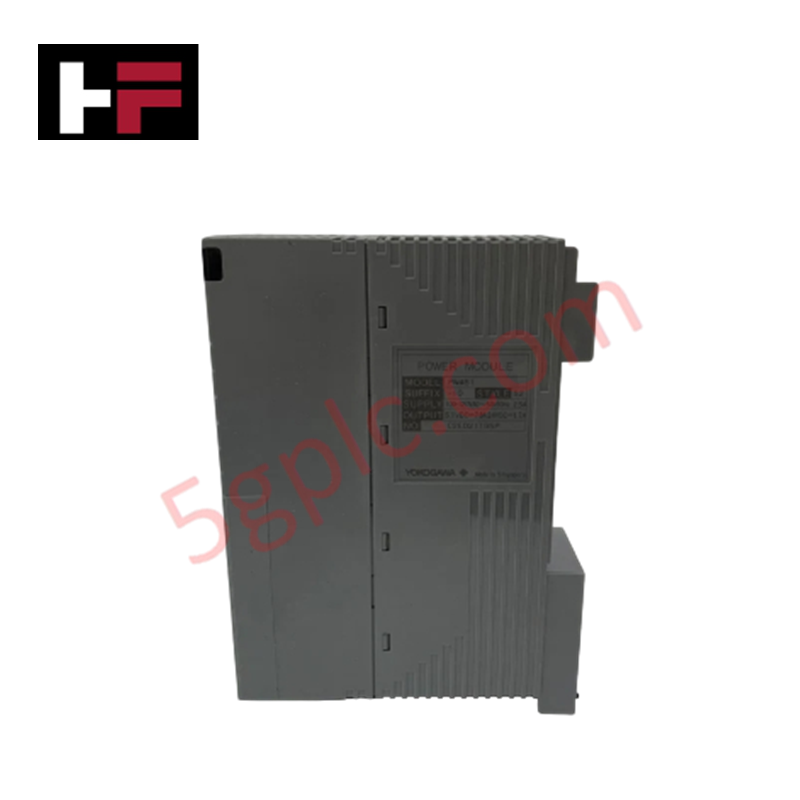

Yokogawa PW481-10, yang turut disenaraikan sebagai Modul Bekalan Kuasa PW481, berfungsi sebagai komponen perkakasan khusus untuk penukaran kuasa daripada 100-120 V AC kepada 24 V DC serta pengagihan voltan rel dalam rangkaian sistem automasi Yokogawa.
Pecahan Sufiks & Matriks Model
- PW481: Model asas yang menandakan modul bekalan kuasa dengan input 100-120 V AC dan output 24 V DC.
- -10: Kod semakan perkakasan standard yang menunjukkan konfigurasi asas tanpa perlindungan letupan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | PW481-10 |
| Jenama | Yokogawa |
| Asal | Jepun |
| Voltan Input | 100-120 V AC, 50/60 Hz (+/-10%) |
| Voltan Output | 24 V DC |
| Arus Output | 2.5 A |
| Pemasangan | Rel DIN |
| Penunjuk Status | Penunjuk status kuasa LED pada panel hadapan |
| Berat | 1.04 kg (2.29 lbs) |
| Dimensi | 5.1 cm x 20.3 cm x 15.2 cm (2.0 in x 8.0 in x 6.0 in) |
| Suhu Operasi | -20 hingga 60 deg C |
| Penggunaan Kuasa | 200 VA (Maksimum) |
Penyaman Kuasa Rel Yokogawa & Pengasingan Saluran-ke-Saluran DCS
Modul bekalan kuasa ini menurunkan voltan utiliti satu fasa kepada bas 24 V DC terkawal untuk membekalkan kuasa kepada pengawal hiliran, penderia digital dan modul I/O medan. Topologi transformer dalaman menyediakan pengasingan galvanik primer-ke-sekunder, sekali gus mengehadkan gandingan gelung bumi dan melindungi instrumen protokol gelung HART 4-20 mA yang sensitif serta bas komunikasi medan daripada transien talian AC dan turun naik voltan.
Soalan Lazim
S: Apakah toleransi talian input yang terpakai pada modul PW481-10 semasa turun naik bekalan utama AC?
J: Modul ini beroperasi dalam julat input 100-120 V AC pada 50/60 Hz dengan ambang variasi voltan yang dibenarkan sebanyak +/-10%.
S: Adakah penggantian modul PW481-10 mengganggu komponen rel DIN bersebelahan?
J: Tidak, modul ini boleh ditanggalkan terus daripada rel DIN dan diputuskan melalui antara muka terminal standard tanpa perlu menanggalkan peralatan rel di sekelilingnya.
Panduan Pemasangan Medan
Pasang modul PW481-10 pada rel DIN 35 mm standard di dalam kepungan, dan pastikan ruang pengudaraan di bahagian atas serta bawah dikekalkan untuk penyejukan melalui perolakan semula jadi. Sambungkan wayar kuasa input AC dan konduktor output 24 V DC kepada terminal skru masing-masing, dengan menggunakan tork pendawaian yang betul. Sambungkan terminal bumi terus kepada bar pembumian kabinet utama menggunakan jalur kuprum berimpedans rendah untuk meminimumkan hingar mod sepunya berfrekuensi tinggi.
