Butiran Produk

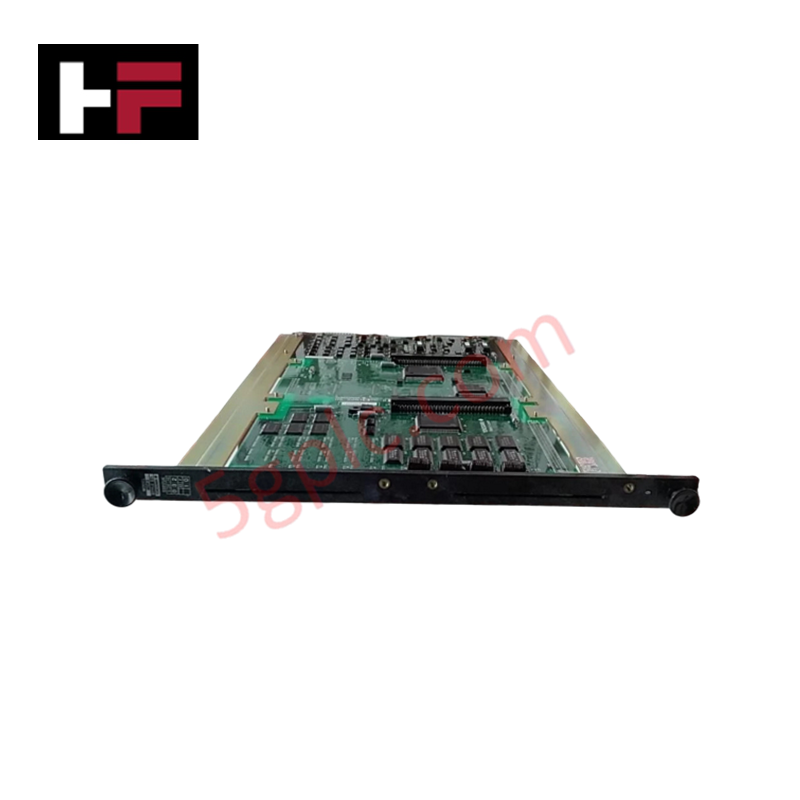

Yokogawa MDK2 S1, yang turut disenaraikan sebagai Modul I/O MDK2, berfungsi sebagai komponen perkakasan khusus untuk antara muka isyarat medan dan pelaksanaan I/O teragih dalam platform DCS Yokogawa CENTUM.
Pecahan Sufiks & Matriks Model
| Elemen Kod | Spesifikasi / Penerangan |
|---|---|
| MDK2 | Penamaan model asas bagi siri modul I/O industri |
| S1 | Kod gaya 1 yang menunjukkan susun atur litar perkakasan dan pemasangan blok terminal |
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | MDK2 S1 |
| Jenama | Yokogawa |
| Asal | Jepun |
| Berat | 0.45 kg |
| Dimensi | 130 mm x 30 mm x 100 mm |
| Suhu Operasi | -20 deg C hingga 60 deg C |
| Penggunaan Kuasa | 5 W |
| Voltan Input | 24 VDC nominal |
| Antara Muka Isyarat | Antara muka I/O proses berbilang saluran |
| Keserasian Sistem | DCS Siri Yokogawa CENTUM |
Pengasingan Saluran ke Saluran dan Integrasi Isyarat DCS
Modul I/O MDK2 S1 mengurus pemerolehan isyarat medan merentasi nod kawalan teragih. Dilengkapi pengasingan galvani saluran ke saluran, modul ini mencegah gelung bumi dan menyekat hingar elektrik mod sepunya merentasi gelung medan. Perkakasan ini mengkondisikan isyarat protokol gelung 4-20 mA HART dan saluran I/O diskret, serta melaksanakan penterjemahan data analog kepada digital bagi mengekalkan pemasaan deterministik merentasi bas satah belakang sistem.
Soalan Lazim
S: Apakah fungsi utama pengasingan saluran ke saluran pada modul MDK2 S1?
J: Pengasingan saluran galvani menyahgandingkan laluan isyarat bahagian medan daripada logik mikro satah belakang dalaman, sekali gus menghalang perbezaan potensi bumi sesat daripada menyebabkan cakap silang atau ralat pengukuran pada saluran bersebelahan.
S: Adakah modul MDK2 S1 menyokong penggantian dalam talian semasa sistem sedang beroperasi?
J: Penukaran panas hanya dibenarkan apabila modul dipasang dalam konfigurasi rak I/O berlebihan, dengan kad rakan sekunder mengekalkan keadaan gelung proses aktif tanpa gangguan.
S: Apakah toleransi voltan bekalan yang diperlukan untuk membekalkan kuasa kepada kad I/O MDK2 S1?
J: Modul ini memerlukan bekalan 24 VDC terkawal dengan toleransi operasi +/-10% (21.6 VDC hingga 26.4 VDC) di bawah beban operasi penuh.
Garis Panduan Pemasangan Medan
- Pemasukan Slot Casis: Sejajarkan panduan papan litar bercetak dengan landasan slot rak di dalam casis DCS. Tolak modul dengan kukuh ke dalam soket bas satah belakang sehingga tab pengunci terpasang pada kedudukannya.
- Pemeriksaan Bekalan Kuasa: Pastikan voltan bekalan 24 VDC kekal dalam had operasi sebelum membekalkan kuasa kepada rak modul.
- Penamatan Perisai Kabel: Sambungkan perisai kabel isyarat ke bar pembumian kabinet bumi berfungsi (FE) pada satu titik sahaja bagi mencegah gangguan hingar frekuensi tinggi.
- Pemisahan Pendawaian: Kekalkan jarak minimum 300 mm antara kabel I/O voltan rendah dengan talian pengagihan kuasa AC voltan tinggi di dalam salur wayar panel.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
