Butiran Produk

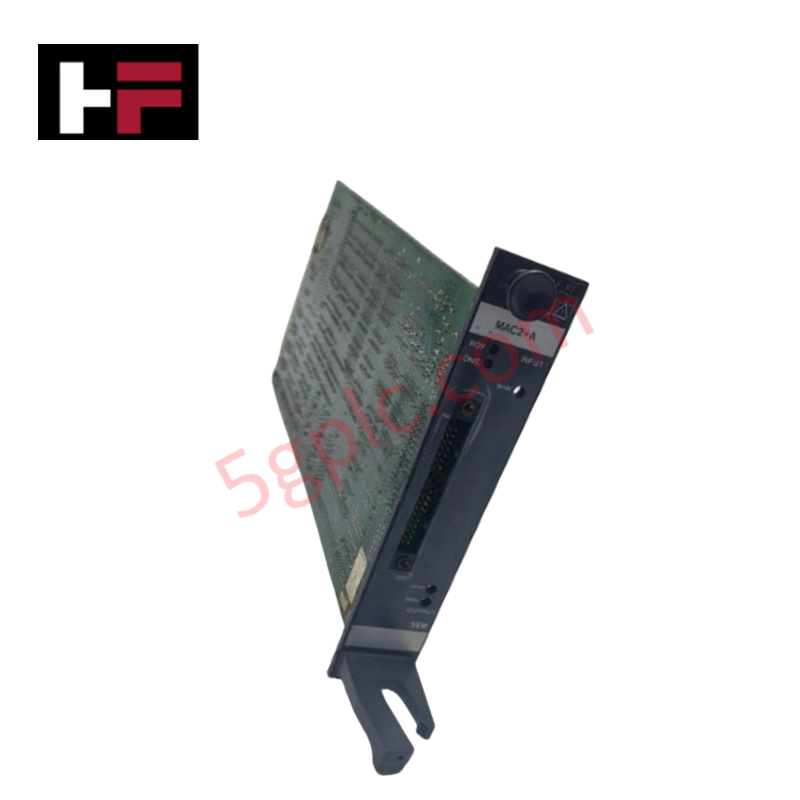

Yokogawa MAC2*A, yang turut dikatalogkan sebagai Kad Kawalan Analog Berbilang Titik MAC2, berfungsi sebagai komponen perkakasan khusus untuk pengkondisian isyarat analog berbilang gelung dan kawalan pemboleh ubah proses dalam platform DCS Yokogawa CENTUM.
Pecahan Sufiks & Matriks Model
| Elemen Kod | Spesifikasi / Penerangan |
|---|---|
| MAC2 | Penetapan model asas bagi siri kad kawalan analog berbilang titik |
| *A | Kod gaya Semakan A yang menetapkan susun atur antara muka terminal dan semakan perkakasan |
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | MAC2*A |
| Jenama | Yokogawa |
| Asal | Jepun |
| Berat | 0.694 kg |
| Dimensi | Format kad nest CENTUM standard |
| Suhu Operasi | 0 darjah C hingga 50 darjah C |
| Penggunaan Kuasa | 24 VDC +/-10% |
| Jenis Produk | Kad Kawalan I/O Analog Berbilang Titik |
| Keserasian Sistem | Siri DCS Yokogawa CENTUM |
| Fungsi Teras | Kawalan proses berbilang gelung secara bebas |
| Antara Muka Lapangan | Penyambung Bas Sistem dan Terminal Skru M4 (melalui nest) |
Pengasingan Saluran-ke-Saluran dan Kawalan Gelung Proses DCS
Kad kawalan analog MAC2*A menghalakan berbilang gelung kawalan proses bebas merentasi satah belakang sistem DCS CENTUM. Direka dengan pengasingan saluran-ke-saluran merentasi talian isyarat, modul ini mengurangkan hingar elektrik mod sepunya dan menghalang arus gelung potensi bumi antara pemancar lapangan dengan logik kawalan. Perkakasan ini mengkondisikan isyarat protokol gelung HART 4-20 mA dan input proses analog—seperti pemboleh ubah suhu, aliran dan tekanan—dengan menukarkan ukuran fizikal lapangan kepada nilai digital yang disegerakkan untuk pelaksanaan gelung DCS berterusan.
Soalan Lazim
S: Apakah antara muka fizikal yang mengendalikan sambungan sistem dan lapangan pada kad MAC2*A?
J: Pendawaian isyarat lapangan disambungkan melalui terminal skru M4 pada pemasangan nest pemegang, manakala komunikasi satah belakang pada peringkat sistem diwujudkan melalui penyambung bas sistem bersepadu.
S: Bagaimanakah kad MAC2*A menyekat hingar elektrik merentasi gelung kawalan analog bersebelahan?
J: Penghalang pengasingan galvanik saluran-ke-saluran menyahgandingkan litar gelung kawalan individu, sekali gus menghalang perbezaan potensi bumi dan gangguan elektrik antara saluran.
S: Apakah toleransi voltan input untuk membekalkan kuasa kepada modul MAC2*A?
J: Kad ini beroperasi daripada bekalan kuasa nominal 24 VDC dengan julat turun naik voltan input yang boleh diterima sebanyak +/-10% (21.6 VDC hingga 26.4 VDC).
Garis Panduan Pemasangan Lapangan
- Pemasukan Kad: Gelongsorkan kad MAC2*A di sepanjang rel panduan slot nest kad CENTUM yang ditetapkan. Pasangkan penyambung bas satah belakang dengan kukuh ke dalam soket satah belakang dan ketatkan pengikat penahan.
- Penyambungan Terminal: Sambungkan pendawaian instrumen lapangan ke terminal skru M4 pada blok terminal nest. Ketatkan skru terminal mengikut tork kejuruteraan standard (0.8 hingga 1.2 N-m) bagi mengelakkan sentuhan longgar akibat getaran kabinet.
- Amalan Pelindungan: Bumikan wayar saliran pelindung kabel isyarat pada bar bas bumi berfungsi (FE) kabinet di satu titik penamatan sahaja. Jangan sambungkan pelindung pada casis peranti lapangan dan blok terminal DCS secara serentak.
- Pemeriksaan Voltan Bekalan: Ukur output bekalan kuasa 24 VDC semasa berbeban untuk mengesahkan paras voltan kekal dalam julat 21.6 VDC hingga 26.4 VDC sebelum pentauliahan gelung.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
