Butiran Produk
Gambaran Produk

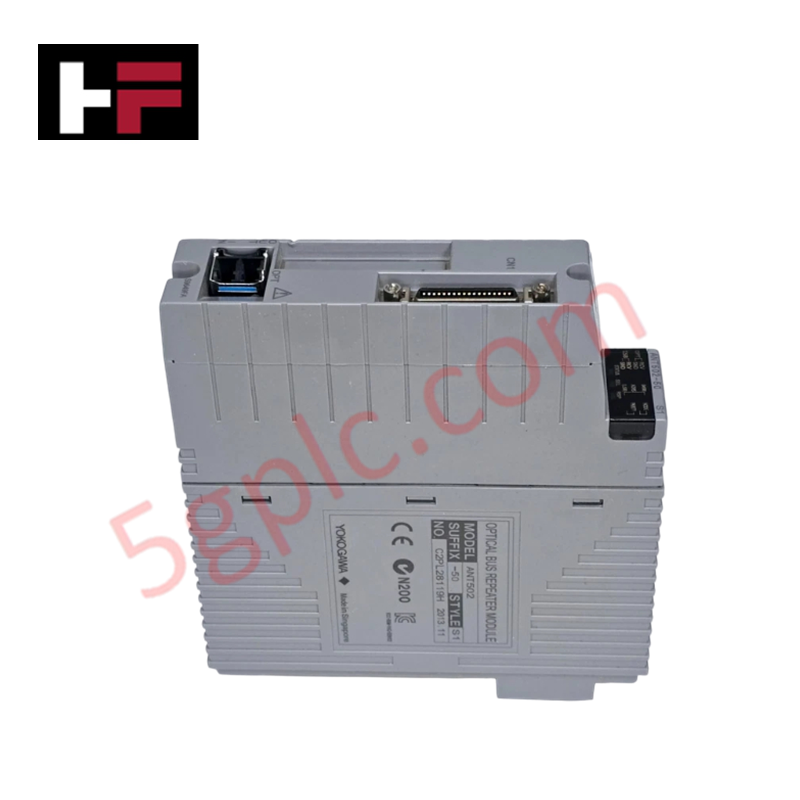

Yokogawa ANT502-50 berfungsi sebagai Modul Hamba Pengulang Bas ESB Optik untuk Sistem Kawalan Teragih CENTUM VP (DCS). Modul ini terletak di nod I/O jauh, di mana ia menerima isyarat optik dari modul Master (ANT401) dan menukarnya kembali menjadi isyarat elektrik untuk backplane tempatan. Perkakasan ini memudahkan lanjutan jarak jauh bas ESB berkelajuan tinggi, membolehkan seni bina kawalan teragih di tapak industri yang besar. Kami membekalkan unit ini sebagai 100% Baru dan Asli, dihasilkan di Jepun, memastikan prestasi puncak dan penyelarasan sistem menyeluruh.
Perincian Nombor Bahagian
Penamaan ANT502-50 mengikuti penetapan kejuruteraan tepat Yokogawa untuk perkakasan bas optik:
| Kod Akhiran | Definisi Fungsi |
| ANT502 | Modul Hamba Pengulang Bas ESB Optik |
| -5 | Jenis Sambungan Serat Optik Standard |
| 0 | Jenis Fungsi Asas |
Spesifikasi Teknikal
ANT502-50 menggunakan transceiver optik berketepatan tinggi untuk mengekalkan lebar jalur tinggi yang diperlukan bagi komunikasi DCS masa nyata.
-
Protokol Komunikasi: Bas Perkhidmatan Dipertingkat (ESB).
-
Dimensi: 3.2 cm (W) x 11.4 cm (D) x 6.3 cm (T).
-
Berat Modul: 0.2 kg.
-
Media Penghantaran: Kabel Serat Optik.
-
Jarak Penghantaran: Menyokong penempatan nod I/O jarak jauh (sehingga 5km/50km bergantung pada konfigurasi).
-
Antara Muka Sistem: Disambungkan ke slot unit I/O jauh (ERBUS).
-
Negara Asal: Jepun.
-
Keadaan: Dijamin 100% Baru dan Asli.
Kelebihan Kejuruteraan
ANT502-50 menghapuskan had infrastruktur biasa dalam automasi proses:
-
Pengasingan Elektrik Antara Bangunan: Dengan menggunakan penghantaran serat optik, ANT502-50 menyediakan pengasingan galvanik sepenuhnya antara bilik kawalan pusat dan nod jauh. Ini melindungi DCS daripada perbezaan potensi bumi dan lonjakan akibat kilat di seluruh fasiliti.
-
Komunikasi Tanpa Gangguan: Pautan optik kekal kebal terhadap gangguan elektromagnet (EMI) dan gangguan frekuensi radio (RFI). Ini memastikan aliran data stabil walaupun kabel bas berjalan bersebelahan dengan pemula motor voltan tinggi atau pemacu frekuensi berubah (VFD).
-
Penentuan Gelung Dikekalkan: Modul ini memastikan modul I/O jauh beroperasi dengan ketepatan tahap milisaat yang sama seperti perkakasan rak tempatan. Ia mengekalkan sifat deterministik bas ESB, memastikan gelung kawalan kritikal bertindak balas tanpa kelewatan.
-
Jejak Kecil: Dengan lebar hanya 3.2 cm dan berat hanya 0.2 kg, modul ini meminimumkan beban fizikal pada rak jauh. Reka bentuk padat ini membolehkan jurutera memaksimumkan bilangan slot tersedia untuk modul I/O fungsional dalam satu kabinet.
Soalan Lazim
-
Apakah pasangan yang diperlukan untuk ANT502-50?
ANT502-50 (Hamba) mesti disambungkan kepada modul ANT401 (Master) melalui kabel serat optik. Ia tidak boleh beroperasi sebagai unit berdiri sendiri atau berinteraksi terus dengan CPU tanpa pengulang Master.
-
Adakah modul ini menyokong konfigurasi bas berlebihan?
Ya. Anda boleh memasang dua modul ANT502-50 dalam nod I/O jauh berlebihan. Ini memastikan segmen jauh kekal aktif jika satu pautan serat optik atau modul gagal.
-
Apakah jenis penyambung serat yang digunakan modul ini?
Seri ANT502 biasanya menggunakan penyambung optik standard yang sesuai untuk serat kaca kuarza. Sentiasa pastikan permukaan hujung serat bersih dan disahkan untuk kehilangan isyarat sebelum pengoperasian.
-
Adakah ini bahagian asli Yokogawa?
Sudah tentu. Kami hanya membekalkan perkakasan Yokogawa 100% Baru dan Asli. Setiap ANT502-50 dihantar dalam pembungkusan kilang asal dengan kebolehlacakan nombor siri penuh dan dokumentasi pembuatan Jepun.
