Butiran Produk
Gambaran Produk

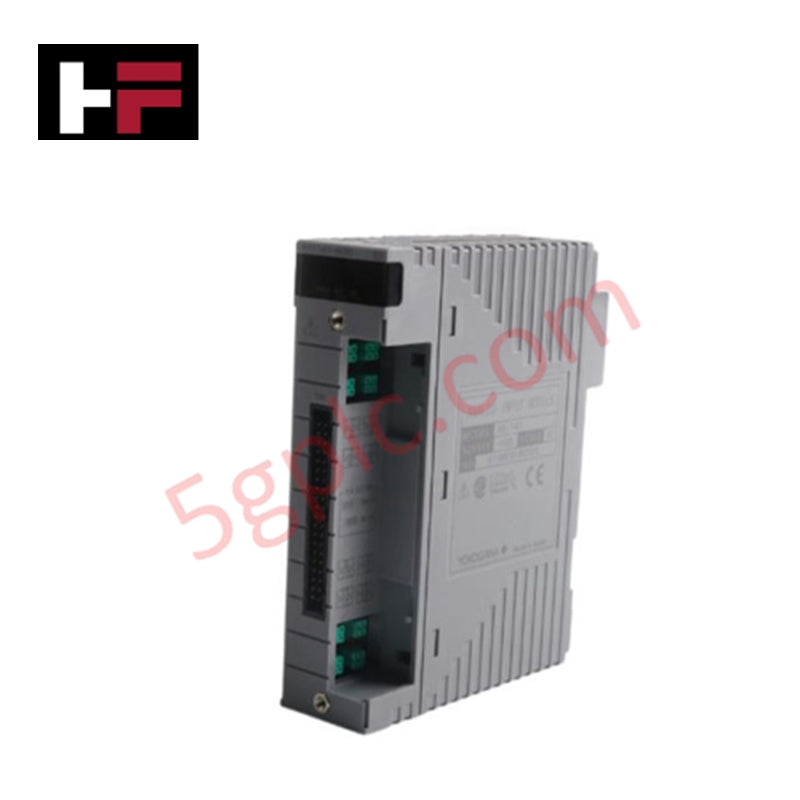

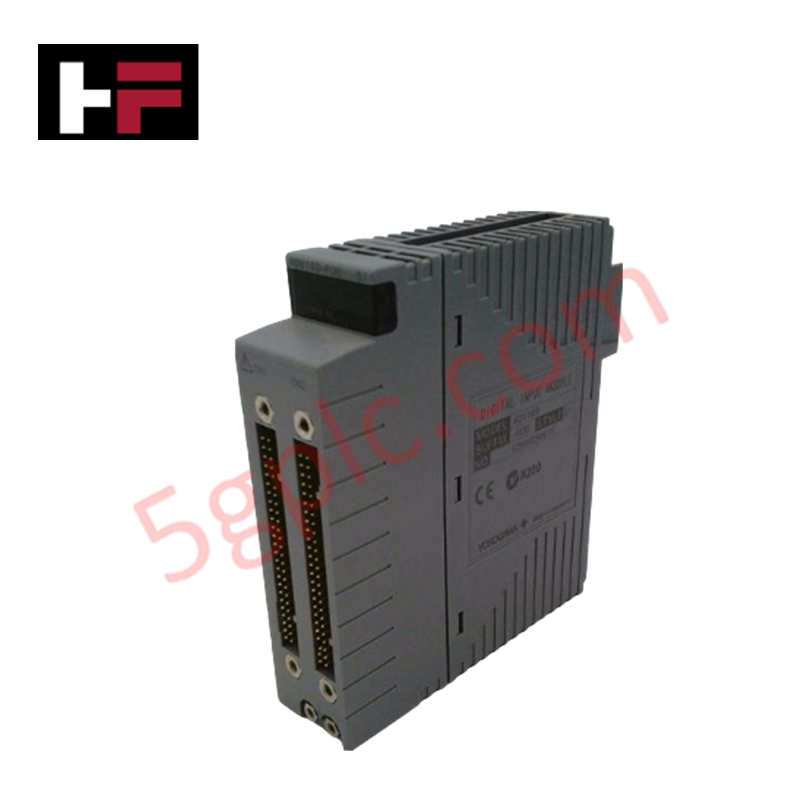

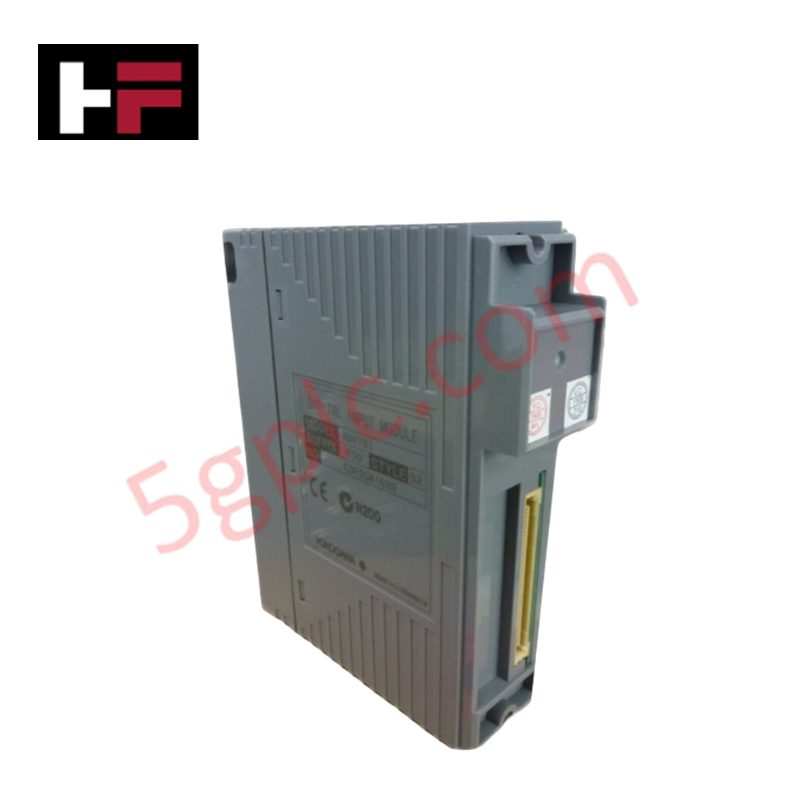

Yokogawa AGS813-S10 berfungsi sebagai antara muka perlindungan berkelajuan tinggi yang kritikal dalam seni bina kawalan turbomachinery. Modul ini khusus dalam pemprosesan isyarat dalam julat milisaat untuk mengelakkan kegagalan mekanikal yang dahsyat pada peralatan berputar berkelajuan tinggi. Dengan mengasingkan kedua-dua saluran input dan output, AGS813-S10 menghapuskan gangguan gelung bumi dan melindungi logik kawalan teras daripada lonjakan elektrik di sisi lapangan. Kami membekalkan unit ini sebagai 100% Baru dan Asli, memastikan ia memenuhi pensijilan keselamatan ketat yang diperlukan untuk aplikasi pemantauan kelajuan berlebihan dan getaran turbin.
Perincian Nombor Bahagian
Rangkaian AGS813 menggunakan struktur akhiran khusus untuk menentukan tahap fungsi dan jenis pengasingan perkakasan:
| Kod Akhiran | Definisi Fungsi |
| AGS813 | Modul Perlindungan Berkelajuan Tinggi (Jenis Terasing) |
| -S | Spesifikasi Prestasi Standard |
| 1 | Pengenal semakan perkakasan tetap |
| 0 | Konfigurasi Jenis Asas |
Spesifikasi Teknikal
AGS813-S10 mengekalkan ketepatan tinggi di bawah keadaan terma industri yang berubah-ubah.
-
Saluran Input: 4 saluran terasing berkelajuan tinggi + 6 saluran terasing kitaran asas.
-
Julat Isyarat: 1–5V DC (Input Voltan).
-
Kitaran Imbasan: 5 ms untuk saluran Berkelajuan Tinggi / 10 ms untuk saluran Asas.
-
Ketepatan: ±4 mV dengan pergeseran suhu hanya ±4mV setiap 10°C.
-
Impedans Input: 1MΩ (Berkuasa) / 100kΩ (Tidak Berkuasa).
-
Output Digital: 4 saluran HS / 8 saluran Asas (Penenggelaman Arus, Maks 100 mA/saluran).
-
Voltan Pengasingan: Tahan 500V AC selama 1 minit.
-
Keperluan Kuasa: 900 mA pada 5V DC.
-
Berat: Kira-kira 0.28 kg.
Kelebihan Kejuruteraan
AGS813-S10 menyelesaikan cabaran penyebaran khusus dalam penjanaan kuasa dan persekitaran industri berat:
-
Penghapusan Bunyi Isyarat: Persekitaran turbin industri menghasilkan gangguan elektromagnetik (EMI) yang besar. AGS813-S10 menggunakan pengasingan berkelajuan tinggi pada setiap saluran untuk menghilangkan bunyi mod biasa, memastikan pengawal menerima isyarat 1–5V yang bersih walaupun dalam persekitaran elektrik yang "kotor".
-
Kelajuan Respons Kritikal: Modul I/O standard sering kekurangan frekuensi imbasan yang diperlukan untuk logik trip turbin. Modul ini menggunakan kitaran imbasan berkelajuan tinggi 5ms khusus, membolehkan sistem mengesan dan bertindak balas terhadap keadaan kelajuan berlebihan sebelum kerosakan mekanikal berlaku.
-
Stabiliti Terma: Banyak modul kehilangan ketepatan apabila suhu kabinet meningkat. AGS813-S10 mengehadkan pergeseran suhu kepada ±4mV setiap 10°C, mengekalkan titik set trip yang tepat dalam persekitaran tanpa kawalan iklim.
-
Sambungan Mudah: Modul ini menggunakan kabel siri AKB337 khusus (M005/M007/M010). Pendekatan plug-and-play ini mengelakkan kesilapan pendawaian semasa penyelenggaraan tekanan tinggi dan mengurangkan masa pemasangan dalam rak 19 inci yang sempit.
Soalan Lazim
-
Bolehkah AGS813-S10 mengendalikan input digital 24V DC secara langsung?
Boleh. Modul ini menyokong voltan berperingkat 24V DC (Sink) untuk saluran input digitalnya. Ia mengenal pasti isyarat antara 18–26.4V DC sebagai "HIDUP" dan isyarat di bawah 5V DC sebagai "MATI".
-
Adakah modul ini memerlukan orientasi pemasangan tertentu?
Walaupun reka bentuk kompak membenarkan penempatan fleksibel, kami mengesyorkan mengekalkan aliran udara menegak standard dalam rak untuk mengoptimumkan spesifikasi pergeseran suhu ±4mV.
-
Adakah AGS813-S10 pengganti langsung untuk modul berkelajuan tinggi tanpa pengasingan?
Ia berfungsi sebagai peningkatan yang lebih baik. Seni bina terasing AGS813-S10 memberikan perlindungan yang jauh lebih baik untuk backplane anda berbanding varian tanpa pengasingan, walaupun anda harus mengesahkan keserasian blok terminal sedia ada anda.
-
Apakah keadaan perkakasan?
Kami menjamin produk ini adalah 100% Baru. Ia dihantar dalam pembungkusan asal pengeluar dengan meterai kilang yang utuh, memastikan tahap tertinggi E-E-A-T (Kepakaran, Autoriti, dan Kebolehpercayaan) untuk infrastruktur kritikal anda.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
