Butiran Produk

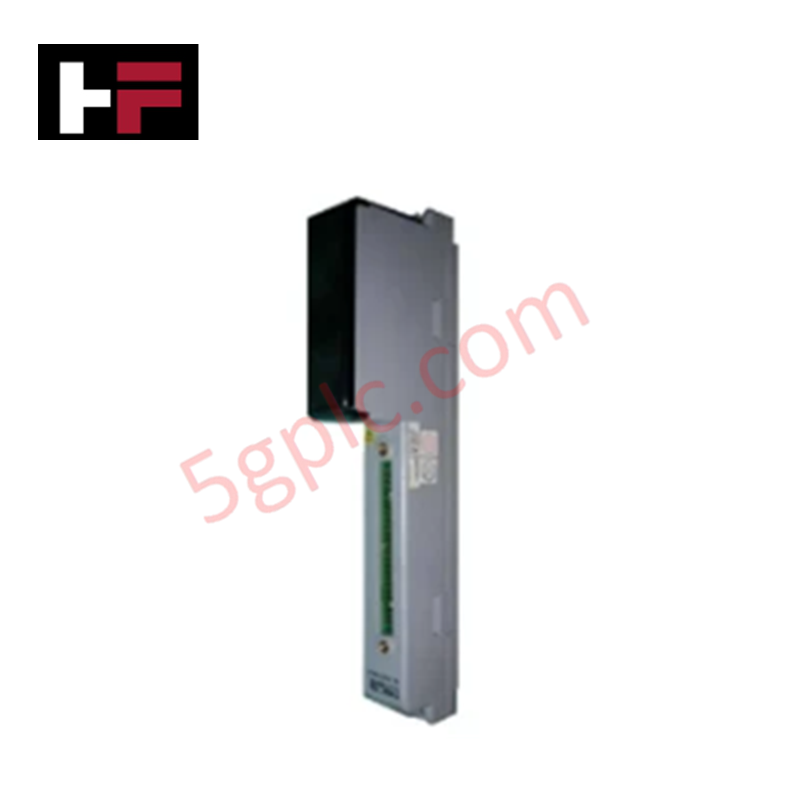

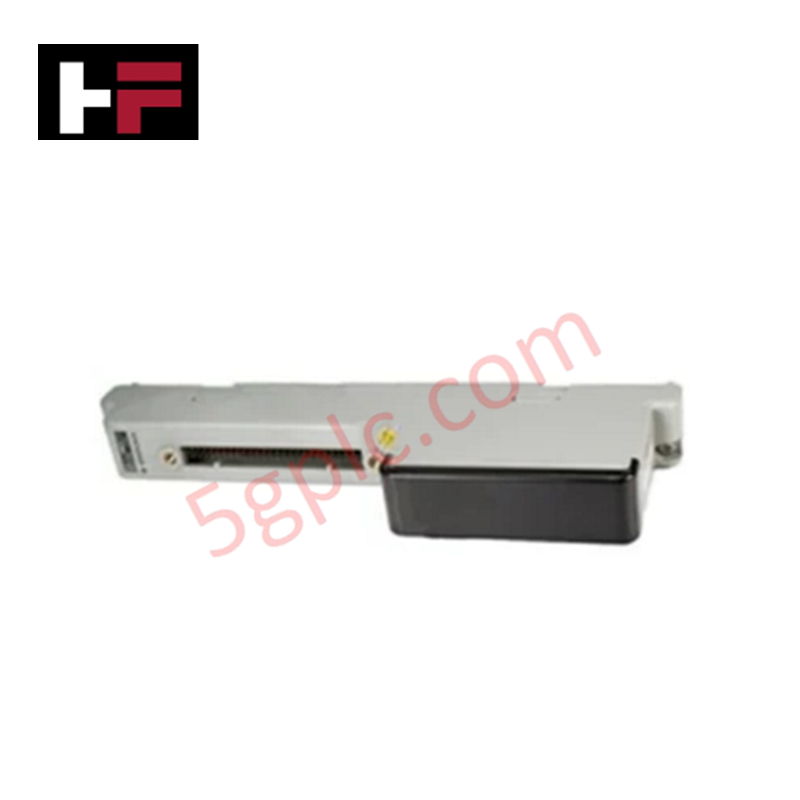

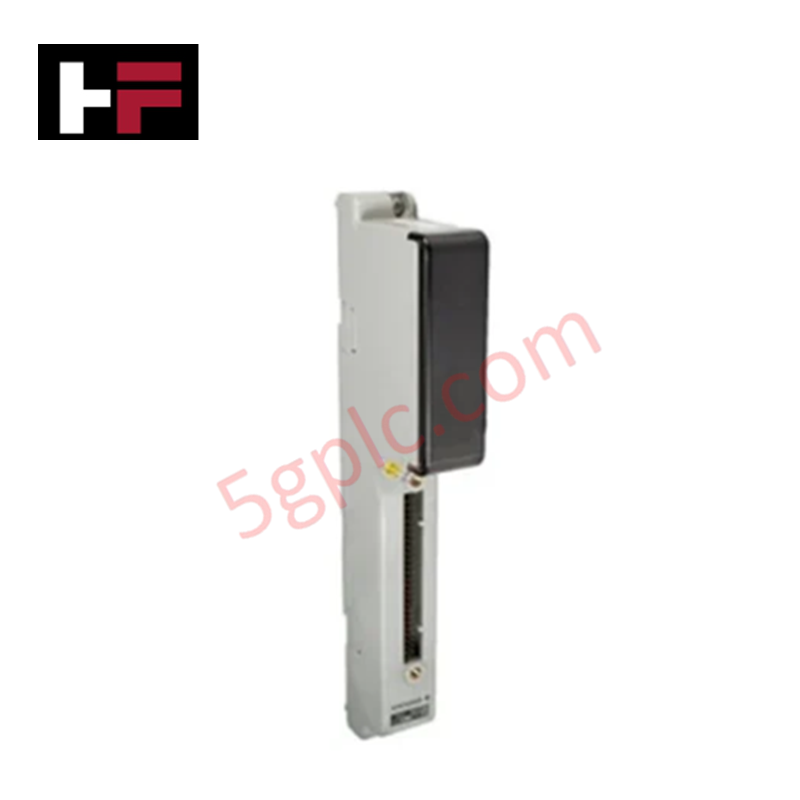

YOKOGAWA ADM51, yang turut disenaraikan sebagai Kad Output Sesentuh ADM51, berfungsi sebagai komponen perkakasan khusus untuk pensuisan isyarat diskret dan pengendalian geganti dalam seni bina sistem kawalan teragih Yokogawa CENTUM CS 3000.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | ADM51 |
| Jenama | YOKOGAWA |
| Asal | Jepun |
| Berat | 0.1 kg |
| Dimensi | 22.9 cm x 2.5 cm x 7.6 cm |
| Saluran Output | Output sesentuh 16 titik |
| Jenis Sesentuh | Geganti mekanikal atau keadaan pepejal |
| Keserasian Sistem | DCS Yokogawa CENTUM CS 3000 |
Pengasingan Saluran-ke-Saluran dan Integrasi DCS
Kad output sesentuh ADM51 menghubungkan penggerak medan diskret, solenoid dan penunjuk penggera dengan satah belakang sistem CENTUM CS 3000. Penghalang pengasingan galvani dan saluran-ke-saluran melindungi elektronik kawalan sistem daripada tendangan balas induktif, lonjakan voltan medan dan gangguan mod sepunya. Logik pensuisan diskret beroperasi selari dengan subhimpunan analog protokol gelung HART 4-20 mA, lalu menyediakan pelaksanaan keadaan yang deterministik tanpa menyebabkan cakap silang pada kad I/O DCS bersebelahan.
Soalan Lazim
S: Apakah pilihan pensuisan sesentuh output yang disokong pada kad ADM51?
J: Kad ini menggunakan sama ada sesentuh geganti mekanikal atau keadaan pepejal pada 16 saluran outputnya bagi memenuhi pelbagai keperluan voltan medan dan pensuisan beban.
S: Bagaimanakah kad output ADM51 berantara muka dengan peranti medan dalam rak CENTUM?
J: Kad ini dipasang terus ke dalam rak nod dan menyalurkan 16 output sesentuh diskret melalui pendawaian satah belakang khusus ke blok terminal medan luaran.
Garis Panduan Pemasangan Medan
Nyahaktifkan bekalan kuasa medan dan satah belakang rak nod hos sebelum memasang atau menanggalkan kad. Patuhi prosedur perlindungan nyahcas elektrostatik (ESD) dengan memakai gelang tangan yang dibumikan semasa mengendalikan kad. Masukkan ADM51 secara menegak di sepanjang rel panduan rak sehingga penyambung satah belakang terpasang sepenuhnya pada soket slot. Ketatkan skru penahan atas dan bawah untuk memastikan pengekalan struktur serta kesinambungan pembumian rangka. Halakan pendawaian output diskret secara berasingan daripada talian AC voltan tinggi dan kabel isyarat analog bagi mengelakkan gandingan elektromagnet. Pastikan beban induktif luaran disambungkan dengan litar penindasan bagi mencegah arka sesentuh semasa peralihan keadaan output.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
