Butiran Produk

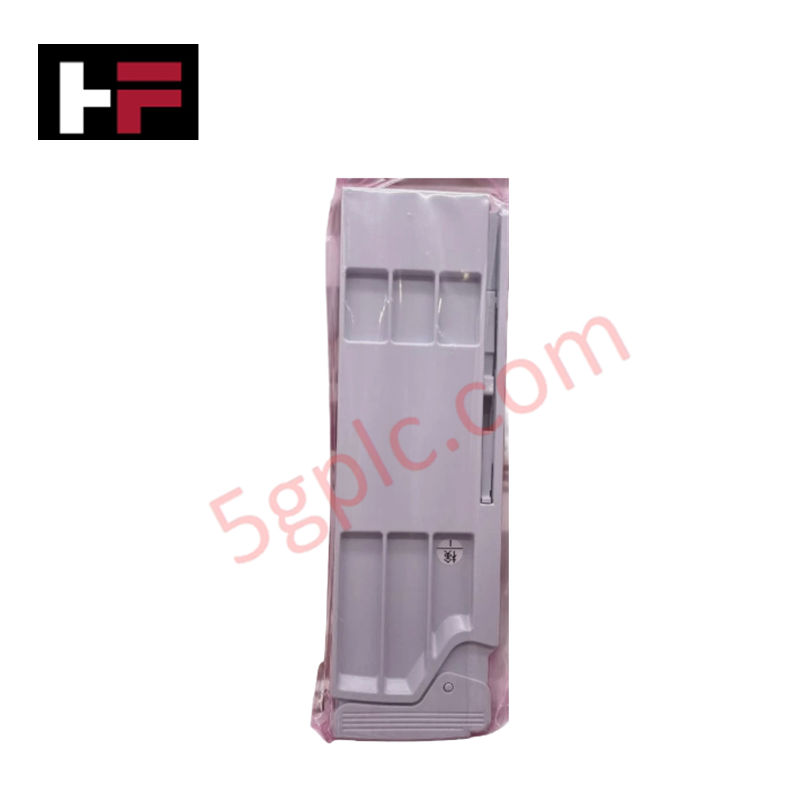

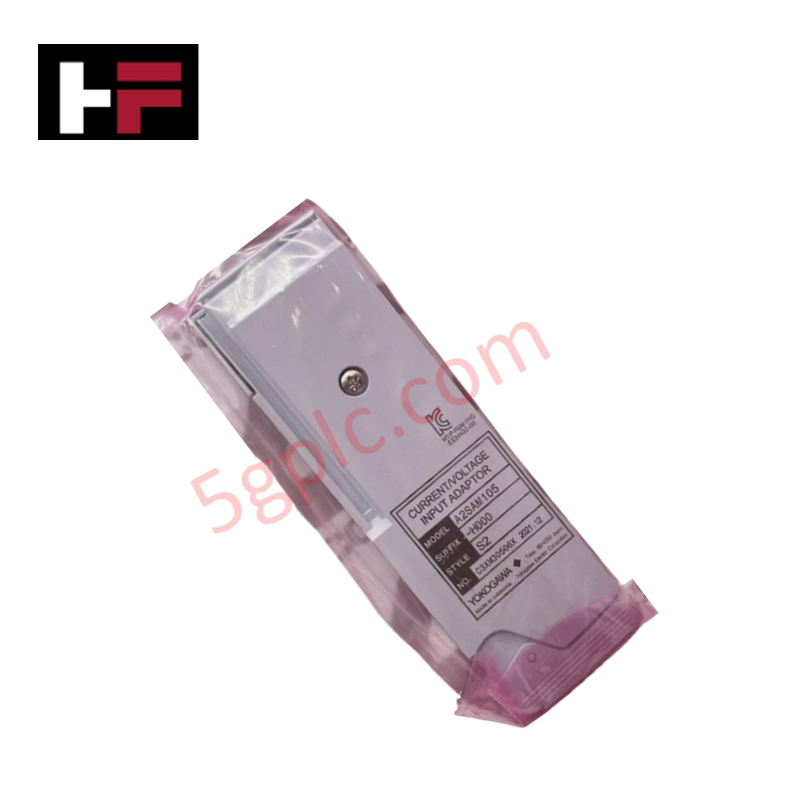

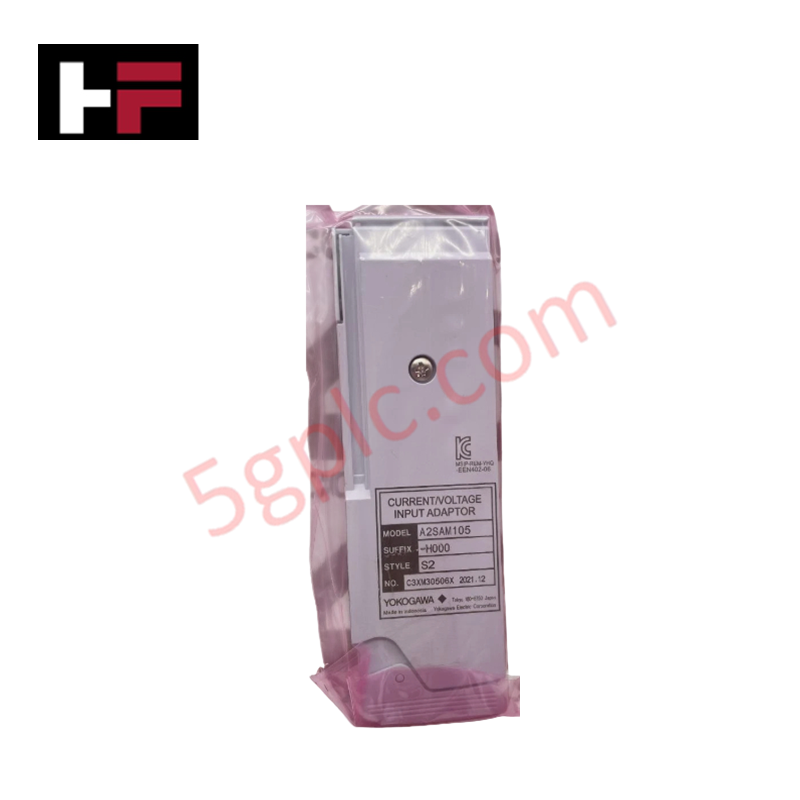

Dikonfigurasikan untuk pemerolehan isyarat analog dalam platform Yokogawa CENTUM VP dan ProSafe-RS, Yokogawa A2SAM105-H000 (A2SAM105 Penyesuai Input Analog) menyediakan pelaksanaan fizikal/elektrik secara langsung.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | A2SAM105-H000 |
| Jenama | Yokogawa |
| Asal | Jepun |
| Jenis Input | 4-20 mA DC, 1-5 V DC, 0-10 V DC |
| Julat Input Yang Dibenarkan | 0-40 mA, 0-30 V DC |
| Rintangan Input | 320 ohm @ 20 mA, 640 ohm @ 4 mA (bertenaga); >=100 kohm (tidak bertenaga) |
| Ketepatan | +/-4 mV / +/-12 uA @ 23+/-2 darjah C; +/-8 mV / +/-24 uA @ 0-60 darjah C |
| Voltan Tahan | 500 V AC selama 1 min (penyesuai I/O), 42 V DC |
| Berat | 0.10 kg |
| Dimensi | Pemalam padat, dipasang pada plat asas |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | Dikuasakan melalui rel 5 V DC plat asas |
| Diagnostik | Pengesanan litar terbuka/pintas, ujian kendiri dalaman |
| Lebihan | Serasi simplex atau TMR |
| Pensijilan Keselamatan | Sehingga SIL3 (IEC 61508) |
| Protokol | Lapisan tindihan digital HART 7 |
Pengasingan Yokogawa antara Saluran & Integriti Isyarat DCS
Seni bina analog Yokogawa N-IO menggunakan pengasingan galvanik antara saluran untuk menyekat arus bumi beredar merentasi titik penderia teragih. Mengekalkan integriti pengasingan yang berterusan melindungi laluan isyarat dalaman ketika memproses parameter protokol gelung HART 4-20 mA bersama input voltan 1-5 V DC atau 0-10 V DC. Penghalang pengasingan khusus mengekalkan ambang ketahanan 500 V AC, sekali gus menghalang hingar mod sepunya berfrekuensi tinggi daripada memesongkan ketepatan penukaran atau menjejaskan pemprosesan pengawal hiliran merentasi nod lapangan CENTUM VP dan ProSafe-RS.
Soalan Lazim
S: Apakah tingkah laku rintangan input A2SAM105-H000 dalam keadaan bertenaga berbanding tidak bertenaga?
J: Dalam keadaan bertenaga, rintangan input berukuran 320 ohm pada 20 mA dan 640 ohm pada 4 mA. Apabila tidak bertenaga, penyesuai beralih kepada keadaan impedans tinggi dengan ukuran >=100 kohm.
S: Apakah penarafan voltan pengasingan yang dapat ditampung oleh penyesuai antara litar saluran dengan satah belakang N-IO?
A: Penyesuai mengekalkan penarafan ketahanan dielektrik sebanyak 500 V AC selama 1 minit antara saluran penyesuai I/O individu dengan struktur satah belakang.
Garis Panduan Pemasangan Lapangan
Masukkan penyesuai secara menegak ke dalam slot plat asas N-IO yang ditetapkan sehingga tab pengunci terpasang sepenuhnya pada satah belakang. Pastikan terminal pendawaian lapangan dinyahtenagakan sebelum memasang atau menanggalkan perkakasan. Bumikan semua perisai kabel isyarat pada satu titik bumi casis pada pemasangan plat asas untuk mengehadkan perbezaan potensi bumi merentasi gelung analog.
