Butiran Produk
Gambaran Produk

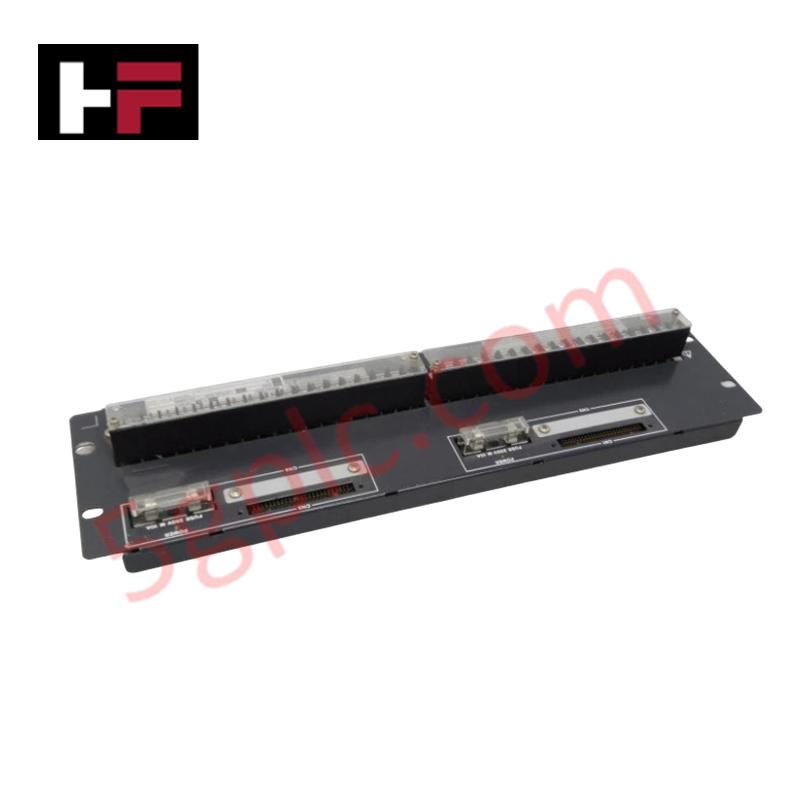

Yokogawa SED4D-01 berfungsi sebagai Papan Terminal Digital yang kukuh direka khusus untuk sistem kawalan pengeluaran bersepadu CENTUM VP. Ia bertindak sebagai antara muka fizikal antara isyarat digital lapangan dan modul I/O DCS, memudahkan penamatan dan pengedaran isyarat yang selamat. Kami membekalkan unit ini sebagai 100% Baru dan Asli, memastikan kesinambungan isyarat mutlak dan pematuhan dengan piawaian industri ketat Yokogawa untuk automasi kritikal misi.
Perincian Nombor Bahagian
| Kod | Spesifikasi | Perincian |
| SED4D | Model Asas | Papan Terminal Digital |
| -0 | Jenis | Jenis penyerapan tanpa lonjakan standard |
| 1 | Reka Bentuk | Konfigurasi perkakasan asas |
Spesifikasi Teknikal
| Ciri | Perincian |
| Jenis Produk | Papan Terminal Digital |
| Pengeluar | Yokogawa |
| Keserasian Antara Muka | Modul I/O Digital CENTUM VP |
| Format Pemasangan | Pemasangan rak atau pemasangan dinding melalui plat asas |
| Berat | 2.5 kg |
| Kaedah Sambungan | Terminal skru M3 atau M4 (konfigurasi standard) |
Kelebihan Kejuruteraan
-
Pengurusan Isyarat Berketumpatan Tinggi: SED4D-01 menyusun pendawaian digital yang kompleks ke dalam antara muka berpusat dan berlabel. Susun atur sistematik ini mengurangkan masa yang diperlukan untuk pemeriksaan gelung dan pengkomisian di loji berskala besar dengan ketara.
-
Akses Penyelenggaraan yang Dipermudahkan: Reka bentuk papan terminal membolehkan jurutera memutuskan pendawaian lapangan tanpa mengganggu backplane rak I/O. Pemisahan fizikal ini mengelakkan kerosakan tidak sengaja pada kad I/O yang mahal semasa penyelenggaraan lapangan rutin.
-
Ketahanan Mekanikal: Dengan berat 2.5 kg, unit ini mempunyai rangka yang kukuh yang menahan tekanan mekanikal daripada pendawaian industri berat. Ia mengekalkan tekanan sentuhan yang teguh sepanjang tahun perkhidmatan, mengelakkan kegagalan isyarat berselang akibat pengoksidaan atau getaran.
-
Pemasangan Serbaguna: SED4D-01 sesuai dengan lancar ke dalam kabinet kawalan Yokogawa standard. Ia mengoptimumkan ruang dalaman kabinet, membenarkan konfigurasi I/O berketumpatan tinggi sambil mengekalkan ruang yang mencukupi untuk saluran wayar dan penyejukan haba.
Soalan Lazim
-
Kabel mana yang harus saya gunakan untuk menyambungkan SED4D-01 ke modul I/O saya?
Papan terminal ini biasanya menggunakan kabel isyarat siri KS Yokogawa (seperti KS1 atau KS9). Sentiasa sahkan bilangan pin pada modul I/O digital khusus anda untuk memastikan keserasian kabel sebelum pemasangan.
-
Bolehkah saya menggantikan SED4D-01 yang rosak tanpa memasang semula keseluruhan pendawaian sisi lapangan?
Boleh. Kerana SED4D-01 menggunakan kedudukan terminal standard, anda boleh menukar perkakasan dan memindahkan wayar sedia ada. Kami mengesyorkan menandakan setiap wayar dengan jelas untuk memastikan logik digital kekal konsisten selepas pertukaran perkakasan.
-
Adakah model ini termasuk perlindungan lonjakan?
SED4D-01 adalah papan terminal digital standard. Jika persekitaran anda memerlukan perlindungan kilat atau lonjakan, anda harus mempertimbangkan versi SED4D yang dilengkapi dengan penyerap lonjakan atau memasang peranti perlindungan lonjakan luaran dalam gelung.
-
Adakah unit ini serasi dengan isyarat digital 24VDC dan 110VAC?
SED4D-01 mengendalikan penamatan fizikal; bagaimanapun, penarafan voltan bergantung pada modul I/O dan piawaian pendawaian lapangan khusus yang digunakan. Sentiasa rujuk helaian spesifikasi I/O sistem anda untuk memastikan jarak terminal dan penebatan memenuhi keperluan voltan anda.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
