Butiran Produk

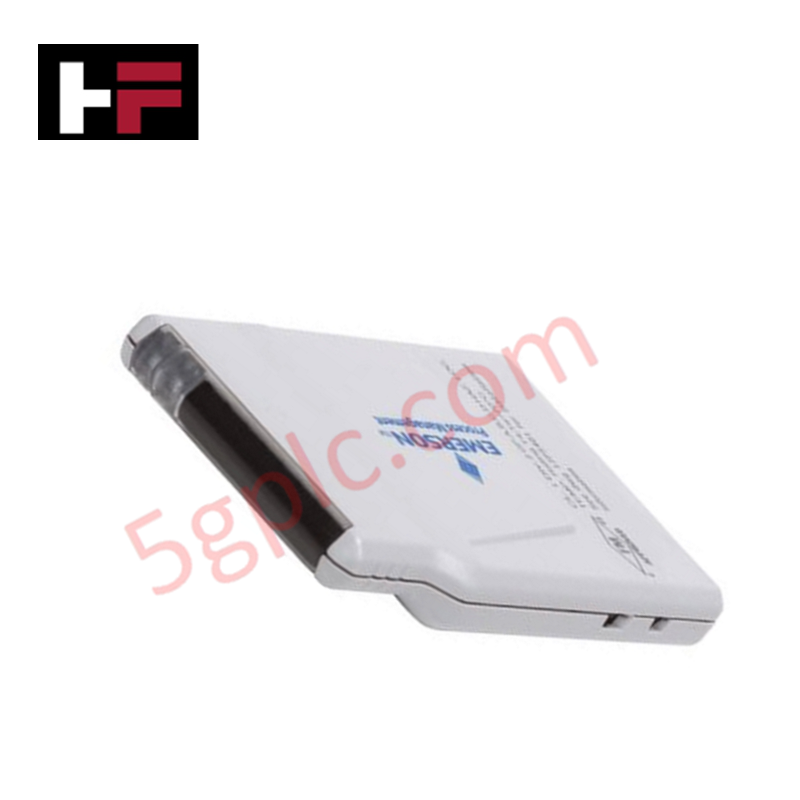

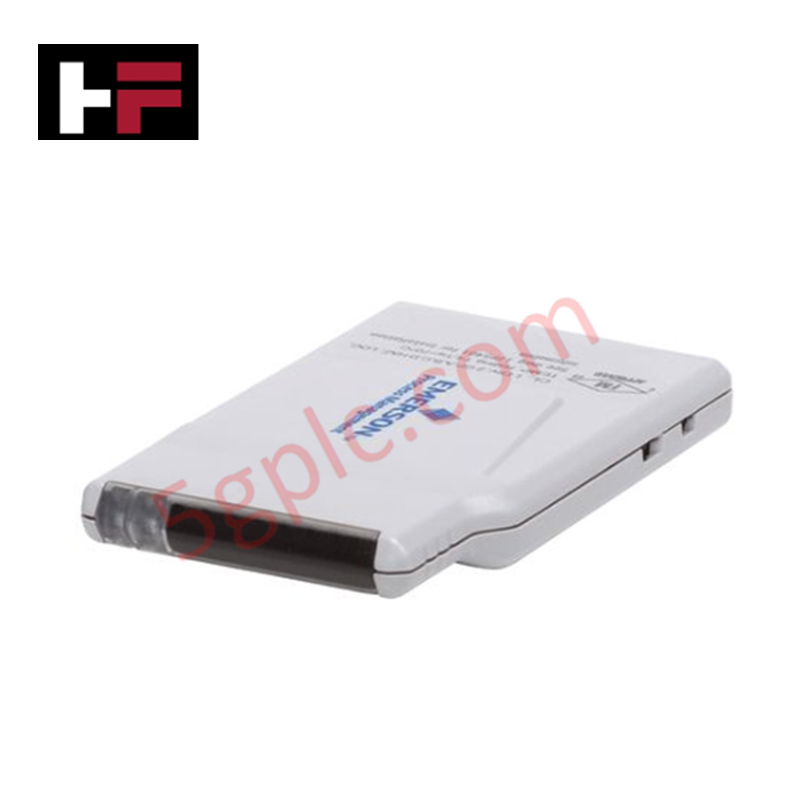

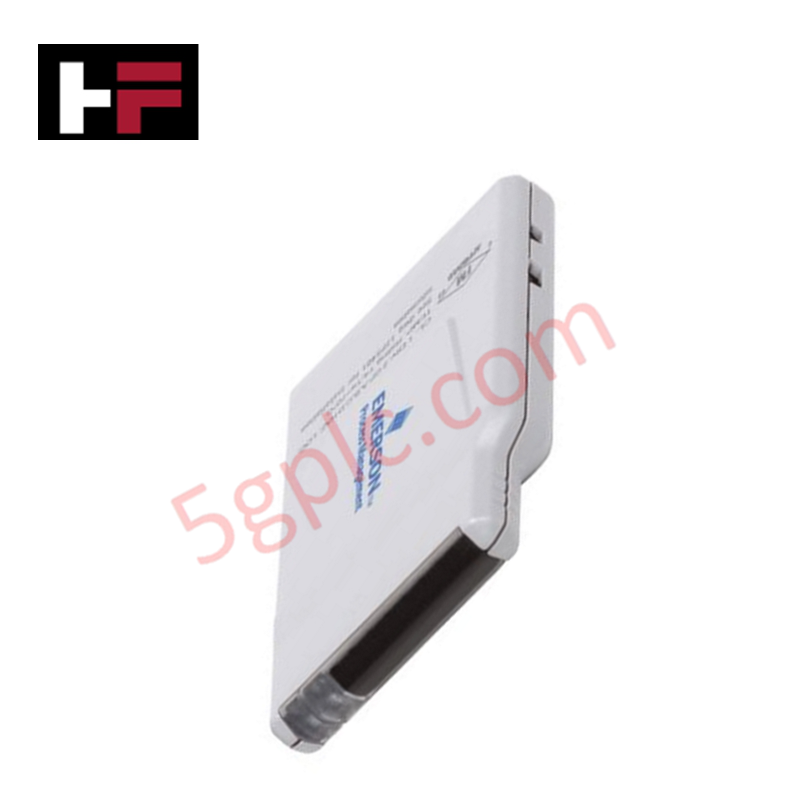

Disediakan untuk kawalan output diskret dalam subsistem I/O DeltaV, Emerson SE4302T02 (SE4302T02 DO 24 VDC CHARM Terasing) menyediakan pelaksanaan fizikal/elektrik langsung untuk suis beban induktif 24 VDC.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | SE4302T02 |
| Jenama | DeltaV |
| Asal | USA |
| Berat | Tidak dinyatakan |
| Dimensi | Faktor bentuk CHARM standard |
| Suhu Operasi | Tidak dinyatakan |
| Penggunaan Kuasa | 22 mA @ 24 VDC |
| Julat Output | 4 VDC hingga 32 VDC |
| Penarafan Output | 1.0 A berterusan |
Kawalan Proses: Pengasingan Galvanik
Saluran output SE4302T02 mengandungi pengasingan galvanik, diuji kilang sehingga 1000 VDC. Halangan elektrik ini memisahkan litar logik dalaman CHARM daripada persekitaran suis sisi lapangan. Dengan memisahkan litar output, modul ini secara berkesan menghalang gelung bumi dan transient voltan tinggi daripada keruntuhan beban induktif sisi lapangan daripada merebak ke bas kawalan. Pengasingan ini memastikan bahawa kesilapan dalam pendawaian lapangan tidak menjejaskan integriti operasi papan belakang sistem atau modul CHARM bersebelahan.
Soalan Lazim (FAQ)
S: Adakah modul ini menyokong suis beban induktif?
J: Ya. SE4302T02 direka untuk mengendalikan beban induktif dengan penarafan output 1.0 A berterusan dan keupayaan lonjakan 2 A untuk tempoh kurang daripada 100 ms.
S: Bagaimana saluran output dilindungi daripada litar pintas?
J: Modul ini mempunyai litar had arus 4 A bersepadu dengan penutupan terma dan reset automatik. Walaupun ini menyediakan perlindungan dalaman, penggunaan fius luaran di sumber kuasa disyorkan untuk memastikan perlindungan lengkap pendawaian lapangan.
Garis Panduan Pemasangan Lapangan
-
Pemasangan: Pasang SE4302T02 pada pangkalan pembawa CHARM. Pastikan antara muka mekanikal kukuh untuk mengekalkan kesinambungan elektrik antara pin CHARM dan papan belakang pembawa.
-
Pendawaian: Sambungkan peranti lapangan ke terminal output. Perhatikan polariti untuk beban DC. Pastikan jumlah arus litar lapangan tidak melebihi penarafan 1.0 A berterusan.
-
Perisai: Apabila memandu talian lapangan jarak jauh, gunakan kabel berperisai untuk mengurangkan pelepasan elektromagnet dan kopling induktif ke wayar isyarat bersebelahan. Bumi perisai di titik masuk kabinet.
-
Pengesahan: Gunakan stesen kerja kawalan DeltaV untuk melakukan ujian gelung. Konfigurasikan tingkah laku output seperti yang diperlukan (Nadi Sementara atau Berterusan) dan sahkan peralihan keadaan yang betul di terminal peranti lapangan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
