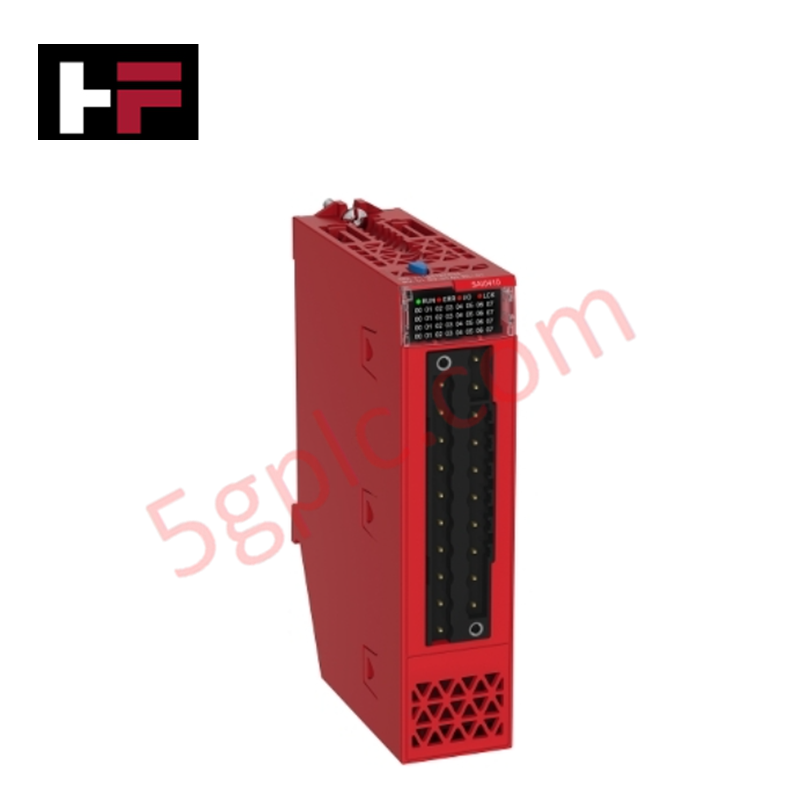

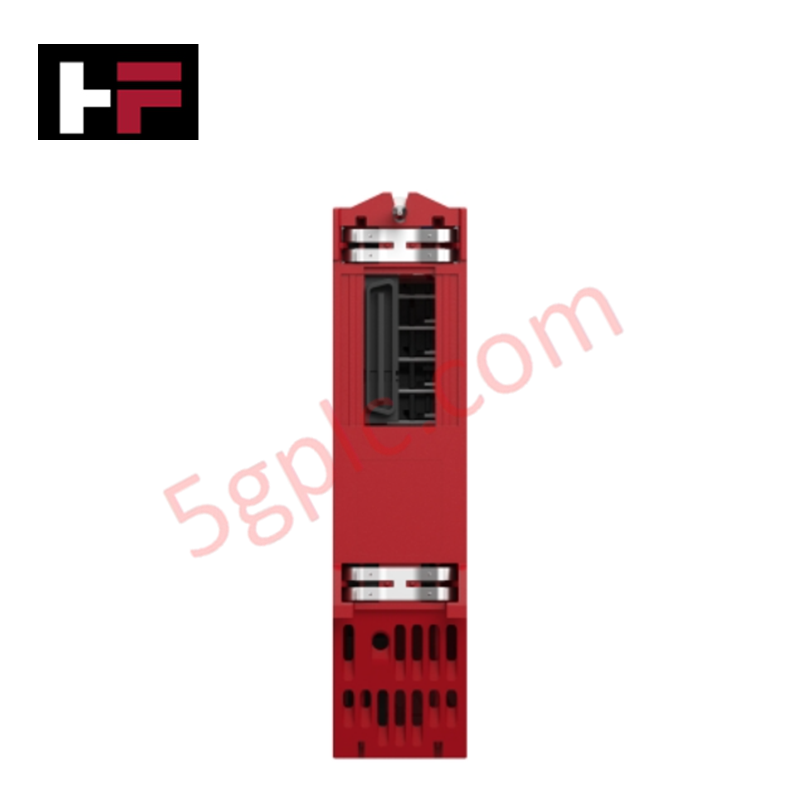

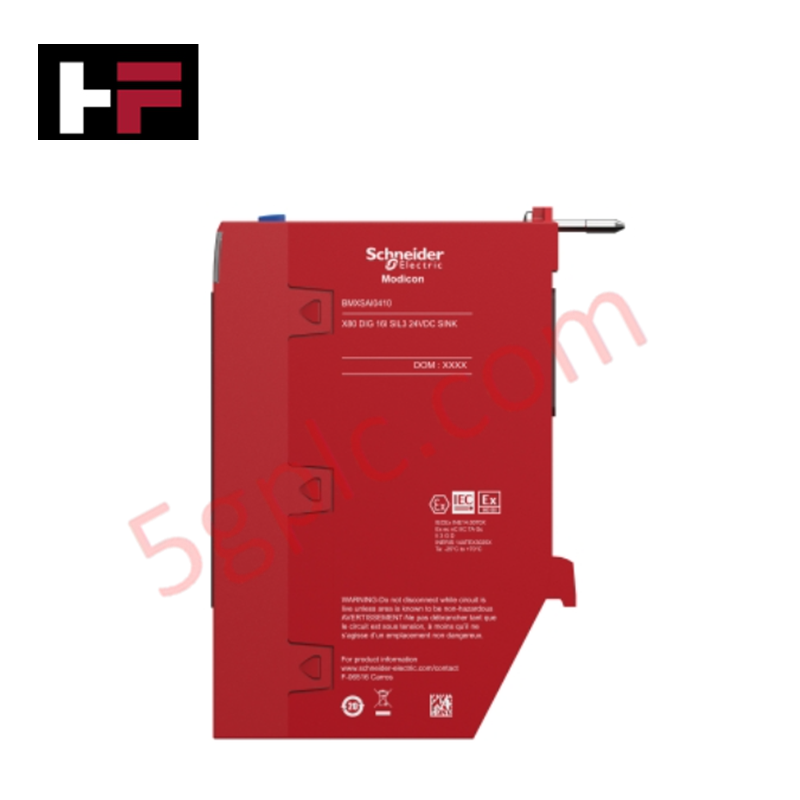

Schneider Electric BMXSAI0410 Modul Input Analog Terasing Modicon X80

Gambaran Produk

Schneider Electric BMXSAI0410 menghubungkan isyarat arus analog tahap tinggi dengan platform PAC Modicon X80 pusat. Modul input analog 4-saluran ini menafsirkan gelung instrumen standard 4 hingga 20 mA dari peranti medan seperti pengukur aliran, pemancar tekanan, injap pintar, dan sensor suhu. Dengan mengintegrasikan pengasingan saluran-ke-saluran sebenar pada backplane, kad ini mengelakkan gangguan crosstalk dan ralat gelung tanah, menyediakan data proses bersih untuk loji rawatan air, kemudahan pembuatan kimia, dan sistem kawalan dandang industri automatik.

Spesifikasi Teknikal

Kelebihan Kejuruteraan

• Penindasan Crosstalk Premium 120 dB: Gangguan elektrik frekuensi tinggi dari baldi pusat kawalan motor (MCC) bersebelahan atau pemacu frekuensi berubah-ubah (VFD) sering mengganggu pengukuran gelung analog berkuasa rendah. BMXSAI0410 melaksanakan enjin penapisan digital peringkat kedua yang dipadankan dengan pengasingan perkakasan saluran-ke-saluran sebenar. Reka bentuk ini mencapai penurunan crosstalk minimum 120 dB yang cemerlang, memastikan isyarat bersebelahan kekal bersih walaupun menjalankan sensor medan berkeuntungan tinggi melalui saluran wayar bersama.

• Perlindungan Lebihan Voltan Zon-Dwi 1500 V: Petir atau litar pintas dalam dulang kabel medan luaran boleh menghantar lonjakan elektrik besar kembali ke rak pusat. Modul ini mengandungi halangan voltan berasingan untuk menghentikan lonjakan ini. Ia mengekalkan ambang 500 V DC antara saluran individu, dan menyediakan halangan pengasingan 1500 V DC antara gelung isyarat, tanah stesen, dan bas backplane dalaman, melindungi pemproses PAC pusat daripada kerosakan elektrik yang merosakkan.

• Kalibrasi Semula Automatik Tanpa Penyelenggaraan: Perubahan suhu persekitaran di dalam peti elektrik luar boleh menyebabkan nilai komponen berubah, mengakibatkan kesilapan pengukuran dari masa ke masa. BMXSAI0410 menghapuskan sepenuhnya keperluan pemeriksaan kedai instrumen manual dengan melakukan kalibrasi semula dalaman berterusan. Digabungkan dengan perintang penukaran dalaman ultra tepat yang mempunyai pergeseran suhu rendah 15 ppm/°C, kad ini mengekalkan kesilapan pengukuran keseluruhan di bawah 0.3% dalam julat operasi yang diperluas dari -25°C hingga 60°C.

• Diagnostik Headroom 25 mA Diperluas: Input 4-20 mA standard sering mencapai had tepat pada 20 mA, menyukarkan pengendali jika injap bergerak melebihi had atau tangki melimpah. BMXSAI0410 mempunyai seni bina pengukuran yang diperluas yang mengendalikan isyarat arus sehingga 25 mA. Ruang tambahan ini membolehkan pengawal membaca keadaan proses melebihi julat dengan tepat dan mengesan kegagalan instrumen lapangan sebelum lonjakan yang tidak dipantau menyebabkan sistem dimatikan.

• Isyarat Status Tempatan Berlapis-Lapis: Mencari kesalahan isyarat berselang-seli di sepanjang berbilang batu wayar lapangan boleh menyebabkan kelewatan penyelesaian masalah yang lama. Plat muka modul ini mengintegrasikan paparan diagnostik masa nyata. LED RUN hijau menunjukkan kesihatan modul yang aktif, dan penunjuk hijau individu menjejaki tingkah laku saluran. Jika wayar sensor putus atau litar pintas, modul akan menyalakan penunjuk ERR atau I/O merah dengan segera untuk menunjukkan kepada juruteknik penyelenggaraan laluan terminal yang betul.

Soalan Lazim

• Adakah modul input analog BMXSAI0410 ini item 100% baru?

  Ya. Kami membekalkan modul ini secara eksklusif sebagai unit 100% baru, asal dan disegel dari kilang. Ia tiba di dalam kotak asli Schneider Electric yang sah, lengkap dengan pembalut anti-statik kilang, pin sambungan yang bersih, dan kod bar penjejakan kualiti yang tidak terganggu.

• Adakah modul ini memerlukan kalibrasi manual lapangan secara berkala?

  Tidak. BMXSAI0410 mempunyai rutin kalibrasi semula dalaman terbina dalam. Modul ini secara automatik merujuk komponen berketepatan tinggi semasa operasi untuk mengimbangi penuaan komponen dan perubahan terma, menghapuskan keperluan kalibrasi manual instrumen.

• Bolehkah saya sambungkan sensor 0-10 V atau 0-20 mA terus ke BMXSAI0410?

  Modul khusus ini beroperasi secara eksklusif pada gelung arus 4 hingga 20 mA untuk menyediakan resolusi data 13-bit yang dioptimumkan bagi instrumen proses standard. Jika aplikasi anda menggunakan pemancar 0-10 V atau 0-20 mA, anda harus memilih kad input voltan/arus multi-konfigurasi BMXAMI0810 atau setara X80 sebaliknya.

• Bagaimana altitud mempengaruhi prestasi modul ini?

  Modul ini beroperasi pada kapasiti penuh dari paras laut sehingga 2000 meter (6561.68 kaki) tanpa pengubahsuaian. Untuk pemasangan yang terletak antara 2000 dan 5000 meter, anda masih boleh menggunakan modul ini dengan menerapkan faktor pengurangan terma standard untuk mengimbangi kapasiti penyejukan yang lebih rendah akibat udara yang nipis.
