Butiran Produk

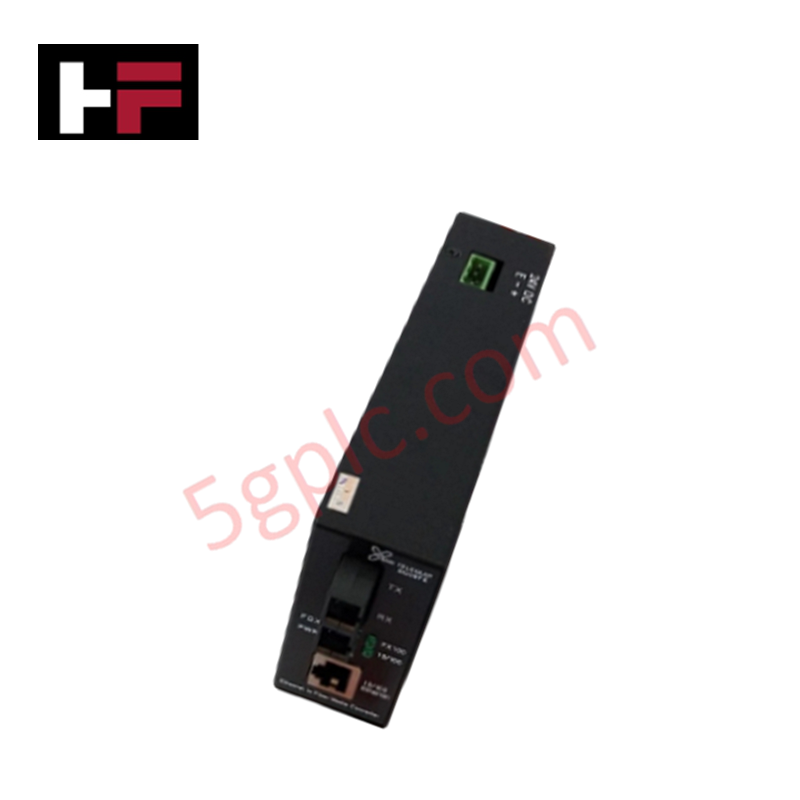

Honeywell SC09FEN, yang turut disenaraikan sebagai Penukar Media Gentian-ke-Ethernet SC09FEN, berfungsi sebagai komponen perkakasan khusus untuk menukar isyarat Fast Ethernet elektrik kepada penghantaran gentian optik dalam tulang belakang rangkaian kawalan industri.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | SC09FEN |
| Jenama | Honeywell |
| Asal | Amerika Syarikat |
| Berat | 0.32 paun (0.15 kg) |
| Dimensi | 115 mm x 34 mm x 97 mm |
| Suhu Operasi | -10 hingga 70 deg C |
| Penggunaan Kuasa | Enjin penukar pasif (input 24 VDC / 48 VDC / 110 VDC / 220 VDC atau 110 VAC / 230 VAC) |
| Pematuhan Piawaian | IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX |
| Port Ethernet | 1 x RJ-45 (10/100 Mbps, Auto-MDI/MDI-X) |
| Port Gentian | Penyambung Optik Dupleks SC / ST |
| Panjang Gelombang Optik | 1310 nm (sehingga 40 km) / 1550 nm (40 km hingga 100 km) |
| Jarak Penghantaran | Pelbagai mod: sehingga 2 km; Mod tunggal: 20 km hingga 120 km |
| Jenis Pemasangan | Pemasangan rel DIN 35 mm standard |
Pengasingan Saluran-ke-Saluran dan Kesalinghubungan Fieldbus Deterministik
Penukar media SC09FEN mengasingkan gelung bumi elektrik merentasi segmen Ethernet jarak jauh dengan menukar isyarat tembaga 10/100Base-TX kepada denyutan optik. Penukaran optik ini menjamin pengasingan galvanik dan saluran-ke-saluran sepenuhnya antara nod DCS jauh, sekali gus menghalang lonjakan sementara, sambaran kilat dan hingar mod sepunya voltan tinggi daripada merebak merentasi trunk rangkaian loji. Mekanisme pensuisan lapisan fizikal deterministik mengekalkan pematuhan pemasaan bingkai untuk komunikasi tulang belakang rangkaian kawalan DCS masa nyata.
Soalan Lazim
S: Adakah port RJ-45 memerlukan kabel silang apabila disambungkan terus kepada suis rangkaian atau pengawal DCS?
J: Tidak. Antara muka RJ-45 tembaga mempunyai pengesanan Auto-MDI/MDI-X bersepadu, yang melaraskan susunan pin isyarat secara automatik untuk kabel tampalan lurus atau silang.
S: Bolehkah transceiver optik gentian mod tunggal disambungkan terus kepada laluan gentian pelbagai mod tanpa kehilangan isyarat?
J: Tidak. Transceiver mod tunggal yang beroperasi pada 1310 nm atau 1550 nm memerlukan teras gentian mod tunggal yang sepadan; mencampurkan diameter teras gentian optik menyebabkan kehilangan sisipan yang tinggi dan penyebaran mod.
Garis Panduan Pemasangan Lapangan
- Klik modul SC09FEN dengan kukuh pada rel DIN 35 mm standard di dalam kabinet kawalan lapangan.
- Sambungkan jalur pembumian masuk kepada bar bumi kabinet untuk mengekalkan keutuhan litar perlindungan lonjakan.
- Palamkan kabel Ethernet tembaga RJ-45 Cat5e/Cat6 ke dalam port 10/100Base-TX sehingga selak pengunci berbunyi klik dan terkunci pada tempatnya.
- Bersihkan permukaan hujung penyambung gentian sebelum menyambungkan kabel optik ke dalam port gentian SC atau ST.
- Sambungkan wayar bekalan kuasa luaran kepada blok terminal yang ditetapkan mengikut tanda kekutuban bagi konfigurasi voltan AC atau DC.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
