Butiran Produk

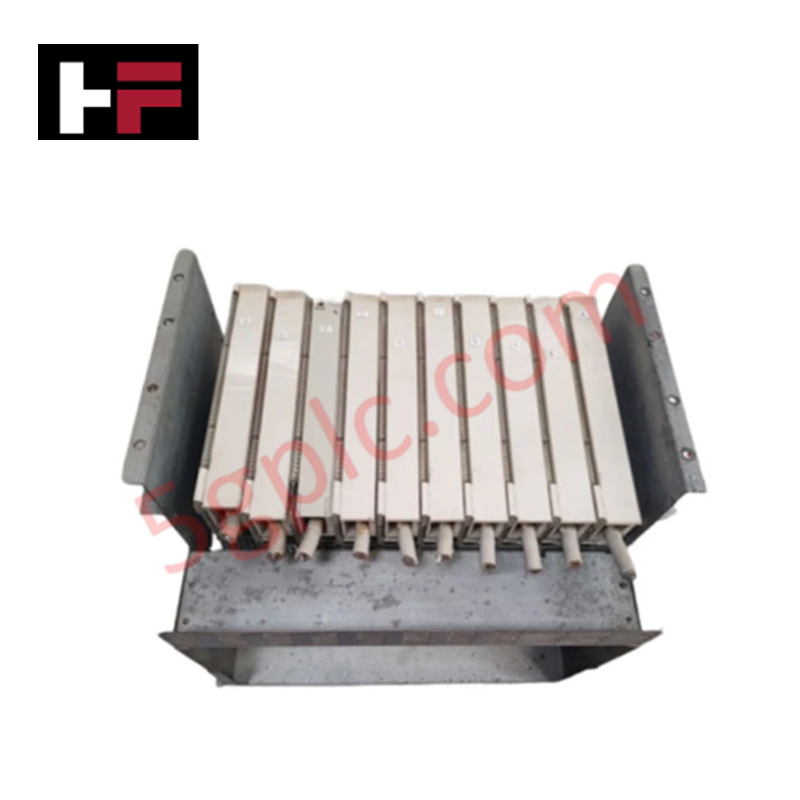

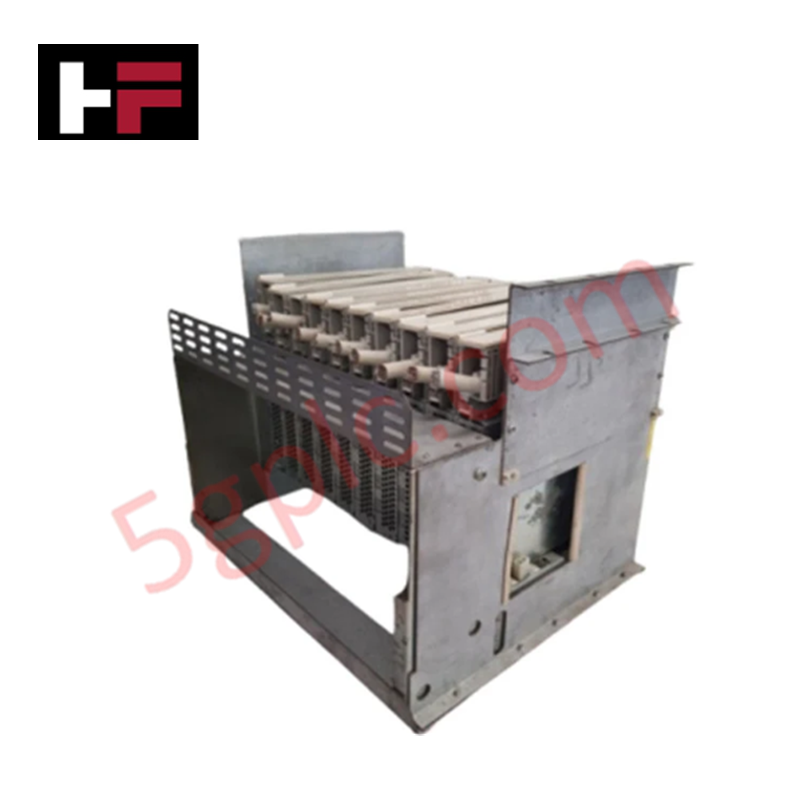

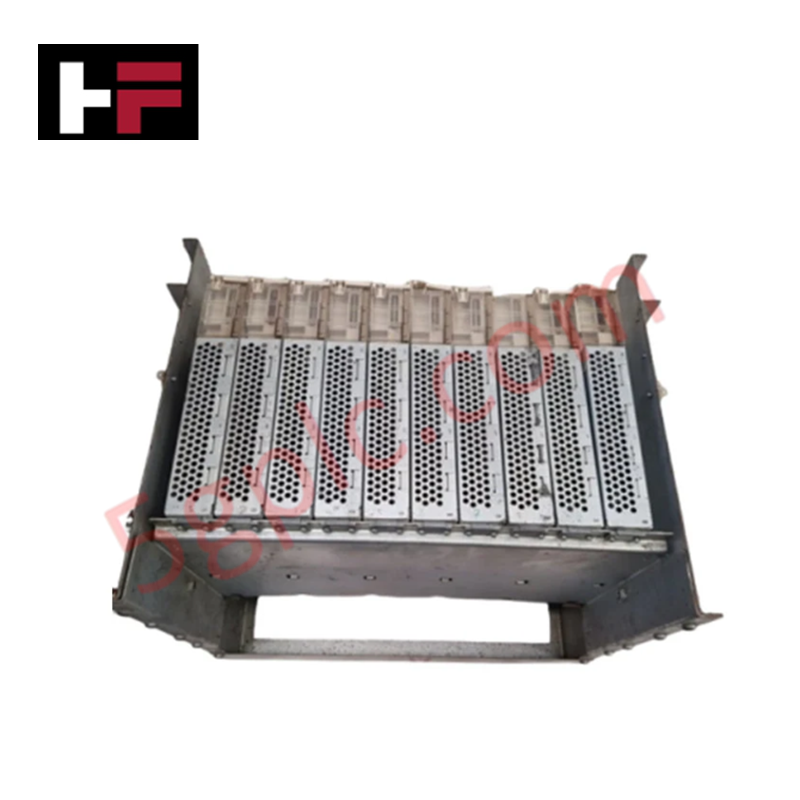

ABB RF615, juga dikatalogkan sebagai RF615 Base Backplane, berfungsi sebagai komponen perkakasan khusus untuk penempatan modul fizikal dan penghalaan isyarat elektrik dalam platform siri Advant Controller 100.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | RF615 (ID Bahagian: 3BHT100010R1) |
| Jenama | ABB |
| Asal | Sweden |
| Berat | 3 kg |
| Dimensi | 470.7 mm x 245.7 mm x 84.6 mm |
| Suhu Operasi | 0 hingga +55 darjah C (Parameter asas standard) |
| Penggunaan Kuasa | Struktur backplane pasif (Beban logik dalaman boleh diabaikan) |
| Jenis Produk | Unit Pusat / Base Backplane |
| Bilangan Slot | 10 slot |
| Sistem Serasi | Siri Advant Controller 100 |
| Status RoHS | Mematuhi Arahan EU 2011/65/EU (Pengecualian digunakan mengikut 3BSE088609) |
| Kategori WEEE | 5. Peralatan Kecil (Tiada dimensi luaran melebihi 50 cm) |
| Bilangan Bateri | 0 |
Kelajuan Komunikasi Bas Backplane dan Penghalaan Isyarat
Geometri jejak lapisan fizikal backplane menetapkan laluan tetap untuk talian komunikasi merentasi kesemua 10 slot. Seni bina pasif ini menyokong kadar data segerak sambil mengelakkan pantulan penghantaran. Perlindungan trek khusus di seluruh bas backplane menstabilkan pautan data di bawah konfigurasi kepadatan I/O penuh, memastikan keserasian flash firmware antara modul pemproses yang bersebelahan dan antara muka terminal jauh tanpa kehilangan pek data.
Soalan Lazim
S: Adakah rangkaian trek backplane membenarkan pertukaran modul sekunder secara langsung (hot-swapping)?
J: Keupayaan hot-swap bergantung sepenuhnya pada peraturan penyisipan modul pengawal tertentu yang diletakkan dalam 10 slot yang tersedia. Backplane itu sendiri menyediakan pengedaran pasif tetapi tidak mengandungi suis arus pengasing.
S: Apakah implikasi elektrik slot kosong terhadap impedans bas?
J: Slot yang tidak diduduki mengekalkan keadaan litar terbuka. Perintang penamat jejak backplane menstabilkan kapasitans talian bas merentasi kesemua 10 slot untuk mengelakkan kemerosotan isyarat pada kadar penghantaran tinggi.
S: Adakah terdapat slot khusus yang diperuntukkan eksklusif untuk unit pengawal utama?
J: Penempatan fizikal mesti mengikut ketat peraturan konfigurasi perkakasan dalam manual sistem Advant Controller 100, di mana modul kuasa dan pemproses utama tertentu menempati lokasi slot tetap.
Garis Panduan Pemasangan Lapangan
-
Penjajaran Pemasangan Enklosur: Pasangkan backplane pada struktur panel belakang kabinet menggunakan bolt pengikat standard. Pastikan tiada kerosakan struktur berlaku sepanjang panjang 470.7 mm semasa mengetatkan.
-
Topologi Perlindungan: Sambungkan lug pembumian pusat backplane terus ke bar bumi tembaga utama kabinet untuk menghapuskan bunyi mod biasa merentasi bas selari.
-
Pencegahan Tekanan Kabel: Pendawaian lapangan luaran yang disambungkan ke modul yang dipasang dalam 10 slot mesti dialirkan melalui saluran kabel bersebelahan untuk mengelakkan tork ke bawah fizikal pada penyambung backplane.
-
Ruang Pengudaraan Termal: Pastikan jarak minimum 50 mm di atas dan bawah pemasangan backplane untuk membolehkan peredaran udara bebas dan mengelakkan pengumpulan haba dalam bingkai yang padat.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
