Butiran Produk

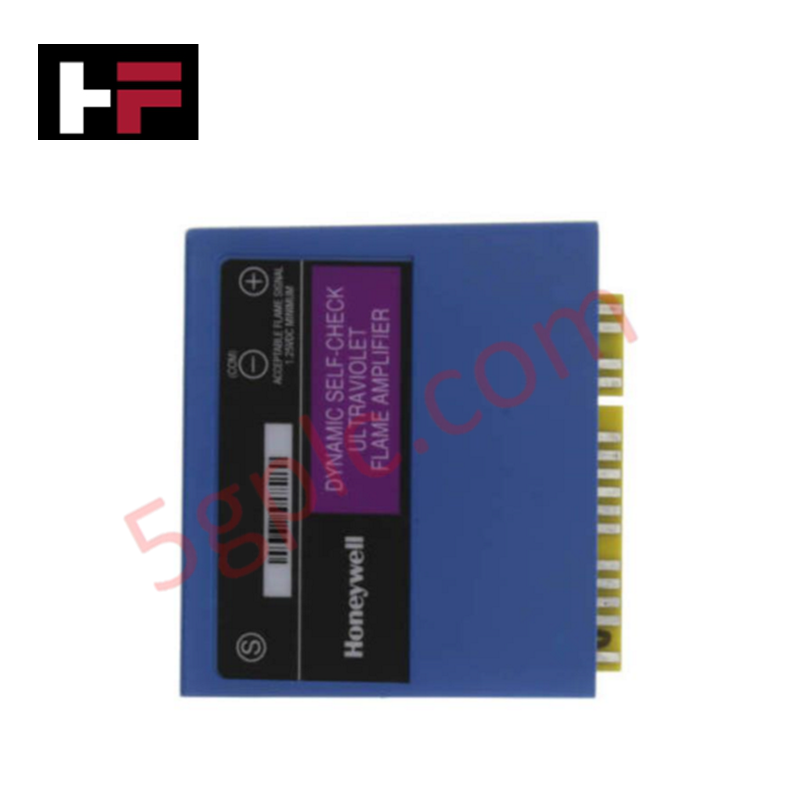

Dikonfigurasi untuk pengesanan nyalaan optik dan pengkondisian isyarat berterusan dalam sistem pembakaran industri, Honeywell R7861A1034/U (Penguat UV Pemeriksaan Kendiri Dinamik R7861A) menyediakan pelaksanaan fizikal/elektrik terus untuk pemantauan sensor ultraungu merentasi platform kawalan pembakar Siri 7800.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | R7861A1034/U |
| Jenama | Honeywell |
| Asal | Amerika Syarikat |
| Berat | Anggaran 0.25 kg (Berat penghantaran: 2.00 kg) |
| Dimensi | Perumah modul pasang masuk Siri 7800 standard |
| Suhu Kendalian | -40 deg C hingga +60 deg C (-40 deg F hingga +140 deg F) |
| Penggunaan Kuasa | Dikuasakan melalui bas satah belakang Siri 7800 |
| Antara Muka Sensor | Pengesan Nyalaan UV Pemeriksaan Kendiri Dinamik C7061 |
| Masa Tindak Balas Kegagalan Nyalaan | 0.8 s atau 3.0 s (bergantung pada konfigurasi) |
| Output Isyarat Nyalaan | Isyarat jek ujian 0.0 VDC hingga 5.0 VDC |
| Jenis Pemasangan | Pasang masuk penyambung tepi pada Modul Geganti Siri 7800 |
Pengasingan Saluran ke Saluran dan Pengkondisian Isyarat Analog
R7861A1034/U menggabungkan penguatan isyarat keadaan pepejal dalaman dengan litar pemeriksaan kendiri dinamik. Modul ini mengaktifkan mekanisme pengatup sensor C7061 yang berkaitan secara berkala untuk mengesahkan keutuhan komponen tanpa mengganggu gelung pemantauan nyalaan. Pengasingan galvanik saluran ke saluran yang tinggi menghalang hingar elektrik dan gelung bumi pada pendawaian sensor medan daripada memesongkan telemetri kekuatan nyalaan 0.0 VDC hingga 5.0 VDC atau bergandingan ke dalam gelung proses bersebelahan yang melaksanakan pemantauan protokol gelung 4-20 mA HART.
Soalan Lazim
S: Bagaimanakah R7861A1034/U dilindungi daripada pemasukan yang salah ke dalam modul geganti Siri 7800?
J: Penyambung tepi papan litar bercetak modul dikunci agar sepadan dengan slot modul geganti tertentu, sekali gus menghalang pemasukan atau orientasi yang tidak betul.
S: Apakah tindakan yang diambil oleh sistem kawalan pembakar jika berlaku kegagalan dalaman dalam litar penguat?
J: Fungsi pemeriksaan kendiri dinamik mengaudit litar pengesan dan penguat secara berterusan; sebarang kegagalan komponen akan mencetuskan urutan kunci keluar keselamatan pada modul geganti Siri 7800 utama dengan serta-merta.
S: Bagaimanakah jurutera medan boleh mengukur kekuatan isyarat nyalaan tanpa mengganggu pendawaian aktif?
J: Panel hadapan mempunyai jek ujian isyarat nyalaan khusus yang direka untuk menerima prob mikroammeter/voltmeter standard bagi membaca isyarat 0.0 VDC hingga 5.0 VDC.
Garis Panduan Pemasangan Medan
- Putuskan semua bekalan kuasa utama ke modul geganti Siri 7800 sebelum memasang atau menanggalkan unit penguat.
- Sejajarkan penyambung tepi papan litar bercetak berkunci dengan slot kad modul geganti dan tekan dengan kukuh sehingga terpasang sepenuhnya.
- Salurkan wayar pengalir sensor UV dalam konduit logam dibumikan khusus yang berasingan daripada kabel pencucuhan voltan tinggi dan pendawaian kuasa.
- Sahkan voltan isyarat nyalaan pada jek ujian hadapan semasa pentauliahan pembakar bagi memastikan paras isyarat secara konsisten melebihi ambang operasi minimum.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
