Butiran Produk

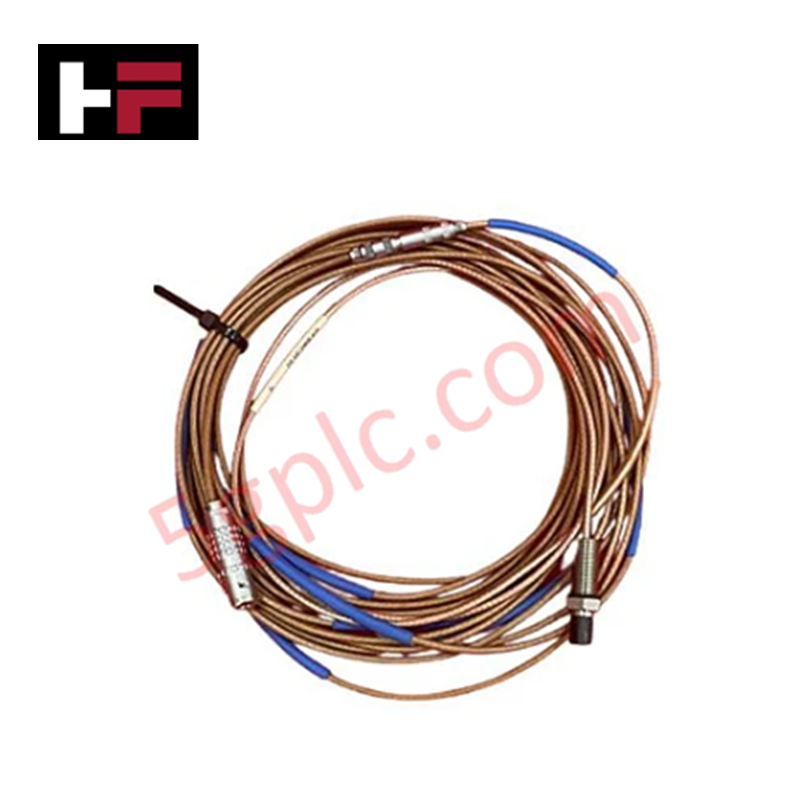

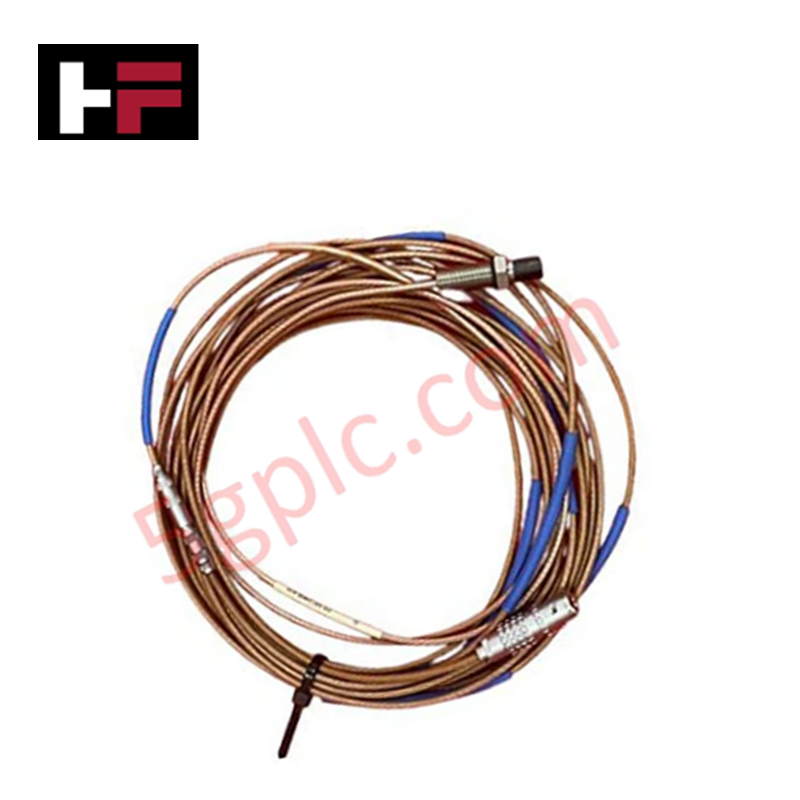

Dikonfigurasikan untuk pemantauan perpindahan tanpa sentuhan dalam rangkaian mesin berputar, Emerson Epro PR6424/010-100+CON021 (PR6424/010-100) Kit Sensor Arus Eddy menyediakan pelaksanaan fizikal langsung bagi pemerolehan perpindahan dinamik paksi dan radial serta kelajuan poros.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | PR6424/010-100+CON021 |
| Jenama | Emerson Epro |
| Asal | Tidak Dinyatakan |
| Berat | 0.20 kg (Sensor) |
| Dimensi | Benang lengan M18x1.5, panjang 40 mm |
| Suhu Operasi | -35 darjah C hingga 150 darjah C (Sensor) |
| Penggunaan Kuasa | 23 VDC hingga 32 VDC (Penukar) |
| Diameter Probe | 16 mm |
Pemantauan Mekanikal dan Integrasi TSI
Sensor PR6424 menggunakan induksi arus eddy untuk menentukan kedekatan poros ferromagnetik. Untuk mengekalkan data dinamik rotor yang sah, sistem memerlukan penskalaan probe arus eddy yang tepat, memastikan output voltan menjejak dengan tepat penarafan kepekaan 4 V/mm. Semasa pemasangan, pengguna mesti melakukan pengesahan voltan jurang, mensasarkan offset -10 VDC untuk memastikan probe kekal dalam julat pengukuran linear. Sistem ini menggabungkan penindasan gangguan silang dengan menggunakan kabel PTFE berperisai dan penamatan palam Lemo, yang menghalang gangguan elektromagnet daripada merosakkan isyarat dinamik frekuensi tinggi yang diperlukan untuk pengesanan eksentrisiti dan kelajuan fasa utama.
Soalan Lazim
S: Bolehkah panjang kabel PR6424/010-100 diubah di lapangan?
J: Tidak. Sensor PR6424 dan penukar CON021 membentuk rantaian isyarat yang telah dikalibrasi di kilang. Mengubah panjang kabel 5 m akan mengubah impedans sistem dan frekuensi resonan, menyebabkan kesilapan ketara dalam ketepatan dan lineariti pengukuran.
S: Apakah keperluan bahan poros yang dipantau oleh sensor ini?
J: Sensor dikalibrasi untuk keluli ferromagnetik (standard 42 Cr Mo4). Memantau poros yang diperbuat daripada bahan bukan ferromagnetik akan menghasilkan tindak balas tidak linear dan kepekaan pengukuran yang berkurang, memerlukan kalibrasi semula di kilang.
Garis Panduan Pemasangan di Lapangan
- Pemasangan: Pasangkan sensor dalam pendakap yang kukuh dan tidak bergetar. Gunakan benang M18x1.5 untuk penempatan, pastikan hujung probe bebas dari permukaan poros dalam semua keadaan operasi.
- Pelarasan Jurang: Tetapkan jurang udara nominal 2.7 mm menggunakan pengukur feeler yang dikalibrasi. Sahkan sensor berada di tengah julat linear untuk membenarkan pergerakan poros radial dan aksial.
- Pembumian dan Perisai: Arahkan kabel koaksial berperisai jauh dari talian kuasa voltan tinggi dan output pemacu VFD. Tamatkan semua perisai kabel ke bas pembumian instrumen khusus untuk mengurangkan induksi bunyi.
- Penyelenggaraan Penyambung: Periksa sambungan palam Lemo untuk kelembapan atau serpihan konduktif. Pastikan mekanisme kunci sendiri terpasang sepenuhnya untuk mengelakkan kehilangan isyarat berselang akibat getaran.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
