Butiran Produk
Gambaran Keseluruhan Kejuruteraan Modul

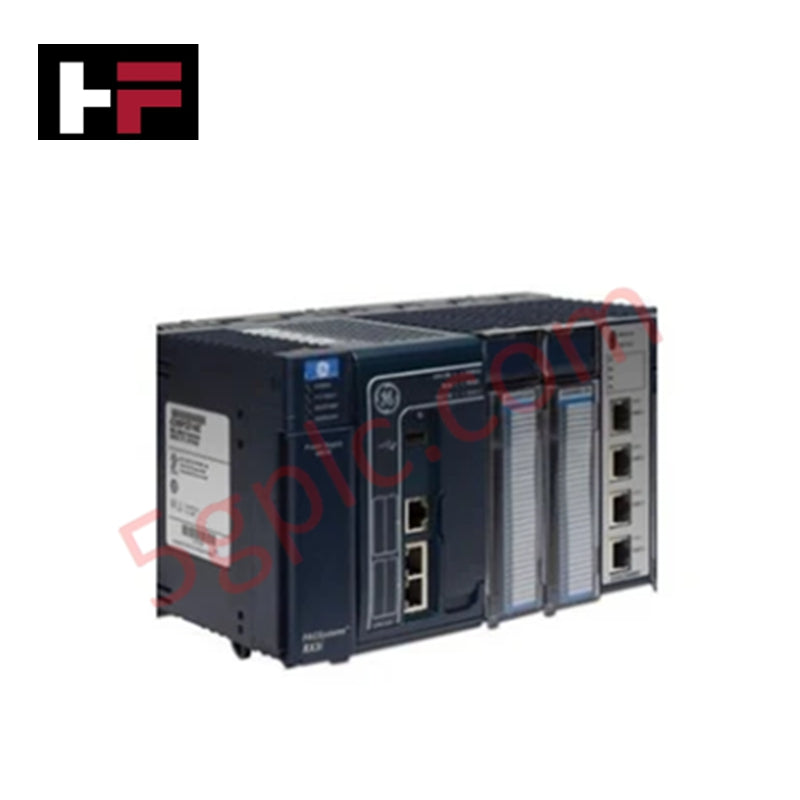

IC694MDL754 adalah modul output diskret berketumpatan tinggi yang direka untuk seni bina pengawal GE Fanuc (kini Emerson) RX3i PACSystems. Ia menyediakan 32 titik suis berkelajuan tinggi, dibahagikan kepada dua kumpulan terasing yang masing-masing mempunyai 16 saluran. Direka untuk kebolehpercayaan dalam persekitaran kawalan yang mencabar, modul ini menyokong output logik positif (penyumberan) untuk penggerak 12VDC atau 24VDC. Untuk memastikan jangka hayat operasi, IC694MDL754 termasuk litar dalaman canggih untuk pemantauan terma, perlindungan lebihan arus, dan pemulihan litar pintas, yang mengurangkan masa henti dengan ketara sekiranya berlaku kesilapan pendawaian di sisi lapangan.
Ringkasan Spesifikasi Teknikal
Parameter berikut mentakrifkan keupayaan elektrik dan fungsi IC694MDL754 (Nombor Bahagian: IC694MDL754).
-
Kapasiti Output: 32 Saluran Diskret
-
Jenis Logik: Logik Positif (Penyumberan)
-
Penarafan Voltan: 12/24 Volt DC (Julat Operasi: 10.2 hingga 30.0 VDC)
-
Arus per Titik: 0.75 Amper (Berkekalan)
-
Arus Puncak Masuk: 3.0 Amper
-
Pengasingan (Lapangan-ke-Backplane): 250 VAC berterusan; 1500 VAC (ujian 1 minit)
-
Pengasingan (Kumpulan-ke-Kumpulan): 250 VAC berterusan; 1500 VAC (ujian 1 minit)
-
Permintaan Kuasa Backplane: 300 mA pada 5 VDC
-
Kelajuan Suis: Maksimum 0.5 ms (Hidup/Mati)
-
Penunjuk Diagnostik: 32 LED status individu (satu bagi setiap titik)
-
Penyambung Serasi: Gaya kotak (IC694TBB032) atau gaya spring (IC694TBS032)
-
Berat Fizikal: 0.40 kg (0.88 lbs)
Penggunaan dan Keserasian
IC694MDL754 direka khusus untuk kelompok I/O berketumpatan tinggi di mana ruang kabinet kawalan adalah terhad. Setiap kumpulan 16 saluran diasingkan secara galvanik, membolehkan modul ini mengendalikan bekalan kuasa beban yang berasingan jika perlu. Perlu diingat bahawa modul ini memerlukan pemasangan blok terminal luaran (IC694TBB032 atau IC694TBS032), yang mesti dipesan secara berasingan untuk memudahkan pendawaian lapangan.
Soalan Teknikal Lazim
Apa yang berlaku jika berlaku litar pintas pada saluran output? IC694MDL754 dilengkapi dengan perlindungan pemulihan automatik. Jika litar pintas atau keadaan lebihan arus dikesan, saluran akan mematikan output. Setelah kesilapan dibersihkan, modul akan menetapkan semula secara automatik, menghapuskan keperluan untuk menggantikan fius secara manual.
Adakah modul ini serasi dengan sistem logik negatif? Tidak. Modul ini direka khusus untuk aplikasi logik positif (penyumberan). Untuk keperluan logik negatif/penyedut, sila rujuk modul yang serasi dengan penyumberan dalam katalog RX3i.
