Butiran Produk

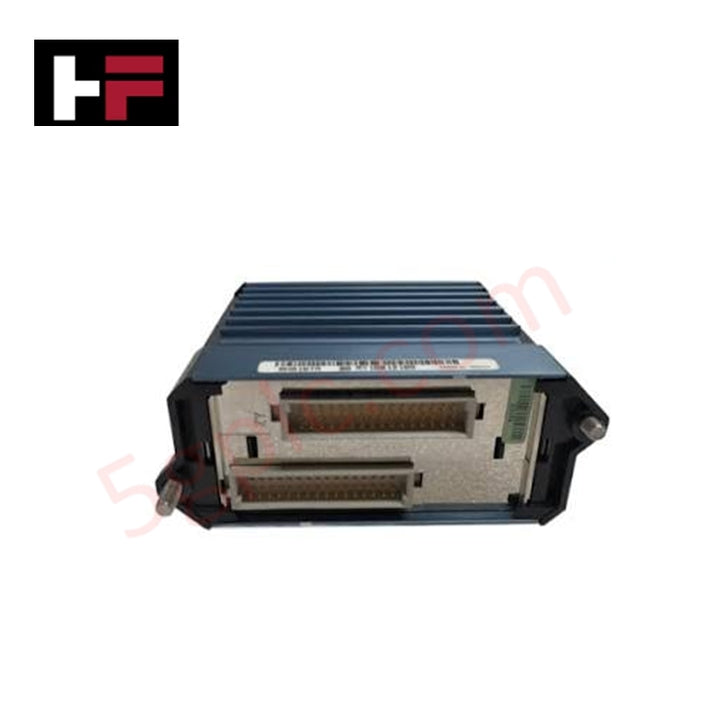

Plat Dasar Siri Foxboro P0914XA P0914XB 200
Foxboro P0914XA, yang turut dikatalogkan sebagai Plat Dasar Fieldbus P0914XB, berfungsi sebagai komponen perkakasan khusus untuk pemasangan mekanikal dan pengagihan kuasa satah belakang dalam platform DCS Foxboro I/A Series.
Pecahan Sufiks & Matriks Model
| Nombor Bahagian | Orientasi Pemasangan | Keserasian Sistem |
|---|---|---|
| P0914XA | Pemasangan Mendatar | Modul Fieldbus Foxboro Siri 200 (8 Kedudukan) |
| P0914XB | Pemasangan Menegak | Modul Fieldbus Foxboro Siri 200 (8 Kedudukan) |
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | P0914XA / P0914XB |
| Jenama | Foxboro (Schneider Electric) |
| Asal | Amerika Syarikat |
| Berat | 1.10 kg (2.42 paun) |
| Dimensi | 38.0 cm x 18.0 cm x 8.0 cm |
| Suhu Operasi | -40 hingga +70 darjah C |
| Penggunaan Kuasa | Perkakasan Satah Belakang Pasif (0 W) |
| Kapasiti | Memuatkan sehingga 8 Modul Fieldbus (FBM/FCM) |
| Rangkaian Fieldbus | Fieldbus Modul 2 Mbps Dwi Lebihan |
| Input Kuasa | Bekalan Kuasa 24 VDC Dwi Lebihan |
| Jenis Pemasangan | Pemasangan Rel DIN |
Ciri-ciri Instrumentasi Kawalan Proses
Plat dasar Foxboro P0914XA menghala isyarat satah belakang bersiri 2 Mbps dwi lebihan merentasi lapan kedudukan Modul Fieldbus. Dibina untuk mengekalkan integriti isyarat proses, papan litar bercetak satah belakang ini menyediakan pengasingan antara saluran bagi setiap slot modul, sambil mengurus pengagihan kuasa dalaman daripada input 24 VDC yang berlebihan. Seni bina bas bersepadu menyokong laluan terus protokol gelung 4-20 mA HART tanpa kemerosotan, sekali gus mencegah crosstalk antara modul I/O digital dan analog bersebelahan semasa operasi kawalan proses frekuensi tinggi.
Soalan Lazim
S: Apakah perbezaan utama antara nombor bahagian P0914XA dan P0914XB?
J: P0914XA direka khusus untuk orientasi rel kabinet mendatar, manakala P0914XB dibina untuk pemasangan rel DIN menegak di dalam kepungan kawalan.
S: Bolehkah Modul Fieldbus Siri 200 ditukar semasa beroperasi pada plat dasar P0914XA ketika mendapat kuasa?
J: Ya, seni bina plat dasar ini menyokong pengeluaran dan pemasangan unit FBM secara langsung tanpa mengganggu pengagihan kuasa atau komunikasi Fieldbus pada slot operasi bersebelahan.
Panduan Pemasangan Lapangan
Pemasangan Foxboro P0914XA/XB memerlukan unit dipasang kukuh pada rel DIN logam standard sebelum kuasa dibekalkan. Pastikan semua klip spring pembumian terpasang kukuh pada plat belakang kabinet untuk mewujudkan laluan pembumian berimpedans rendah yang berterusan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
