Butiran Produk

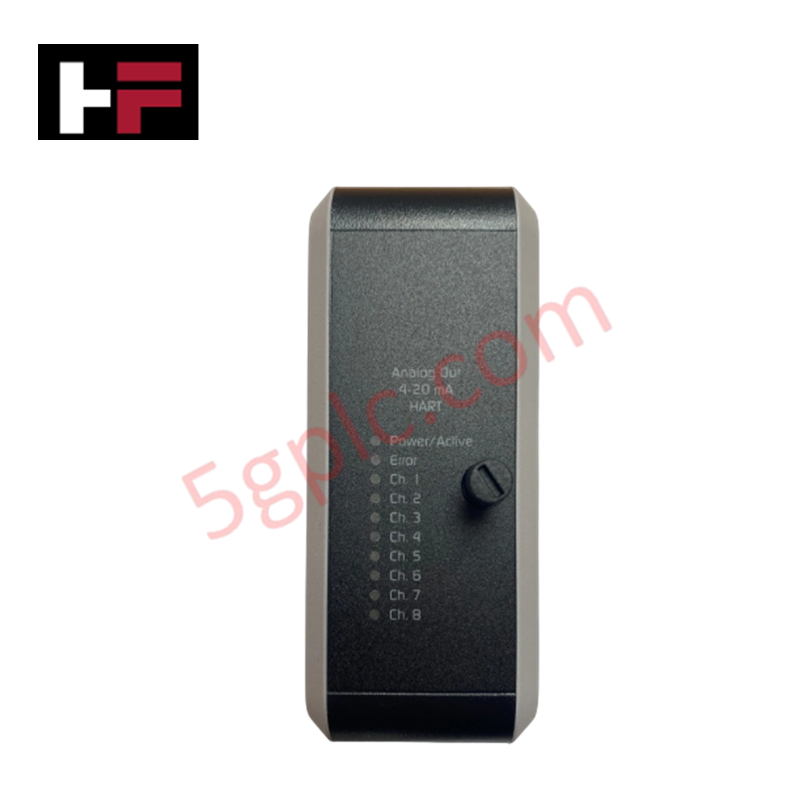

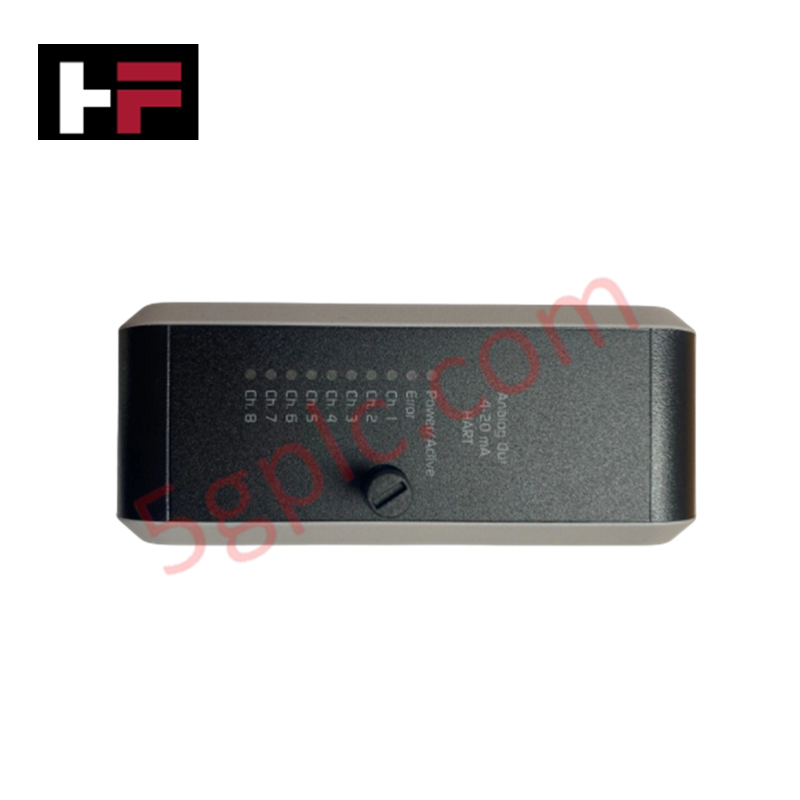

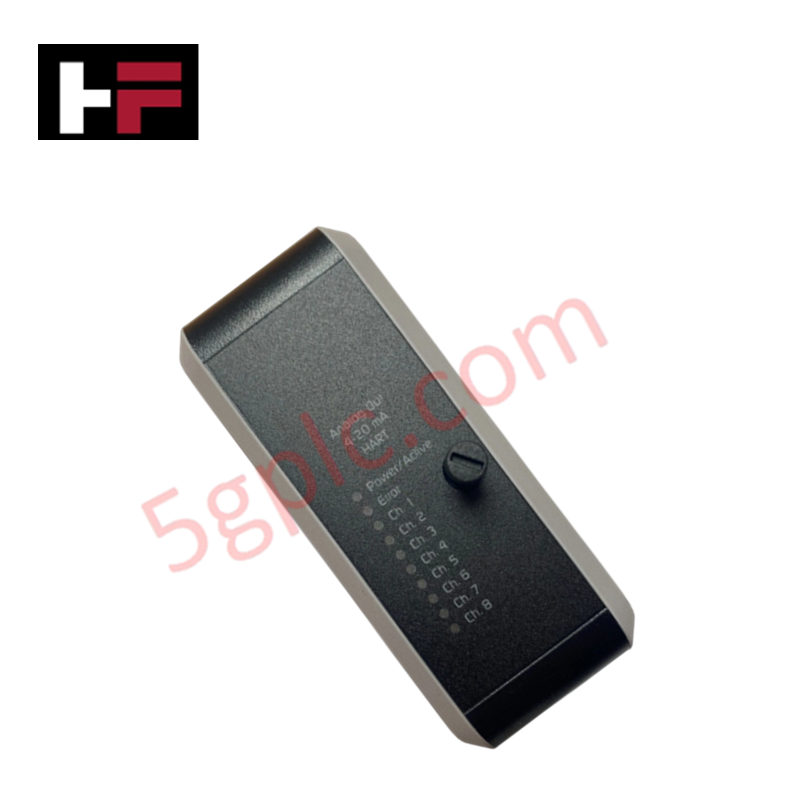

Disediakan untuk penjanaan isyarat analog dalam platform DeltaV DCS, Emerson KJ3221X1-BA3 (KJ3221X1-BA3 Modul Output Analog) menyediakan pelaksanaan fizikal dan elektrik langsung bagi isyarat gelung arus 8-saluran. Komponen perkakasan ini berfungsi sebagai antara muka isyarat untuk menghantar output 4-20 mA sambil memudahkan pertukaran data dua hala dengan instrumentasi lapangan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | KJ3221X1-BA3 |
| Jenama | Emerson |
| Dimensi | Faktor Bentuk Standard Siri DeltaV S |
| Suhu Operasi | -40 darjah C hingga +70 darjah C |
| Penggunaan Kuasa | 12 VDC (150 mA LocalBus) |
| Prestasi Teras | 8-Saluran 4-20 mA dengan HART |
Ciri-ciri Kawalan Proses dan Komunikasi
Modul ini menyediakan sambungan protokol gelung 4-20 mA HART, membolehkan penghantaran serentak pembolehubah proses dan data diagnostik sekunder dari peranti lapangan pintar. Reka bentuk ini menggabungkan pengasingan saluran-ke-saluran untuk mengelakkan perbezaan potensi tanah menjejaskan ketepatan gelung. Selain itu, modul ini menyokong logik pampasan sambungan sejuk (CJC) di mana berkenaan untuk memastikan ketepatan dalam penukaran isyarat, mengekalkan prestasi deterministik merentasi antara muka komunikasi LocalBus dalam persekitaran DeltaV.
Soalan Lazim
S: Bolehkah modul ini menyokong komunikasi HART pada semua 8 saluran serentak?
J: Ya, KJ3221X1-BA3 menyokong komunikasi HART merentasi semua 8 saluran. Ia membenarkan konfigurasi peranti, kalibrasi, dan pengimbasan diagnostik tanpa mengganggu isyarat kawalan utama 4-20 mA.
S: Apakah keperluan untuk kuasa lapangan berbas?
J: Modul ini memerlukan kuasa lapangan berbas 24 VDC untuk menggerakkan gelung output. Litar lapangan ditetapkan pada 24 VDC dan 23 mA setiap saluran. Pastikan bekalan kuasa lapangan dinilai untuk mengendalikan beban agregat semua saluran aktif.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Selaraskan modul dengan kedudukan kekunci blok terminal A4 pada pembawa. Pasang modul dengan kukuh untuk menghubungkan penyambung papan belakang dan kunci menggunakan mekanisme kunci terbina dalam.
- Pembumian: Pastikan pembawa I/O diikat dengan betul ke bas pembumian kabinet kawalan. Gunakan kabel berpintal berperisai untuk semua gelung output analog bagi mengurangkan kopling induktif dan bunyi mod biasa.
- Pengewayar: Perhatikan polariti yang betul semasa menyambungkan peranti lapangan ke blok terminal. Pastikan skru terminal diketatkan mengikut had tork yang ditetapkan pengilang untuk mengekalkan sambungan berpenentangan rendah.
- Pertimbangan Persekitaran: Modul ini dinilai untuk operasi dalam persekitaran yang memenuhi piawaian ISA-S71.04-1985 Kelas G3. Di lokasi dengan pencemar udara yang lebih tinggi, pastikan kabinet kawalan dipressur atau ditapis untuk mengekalkan jangka hayat komponen.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
