Butiran Produk

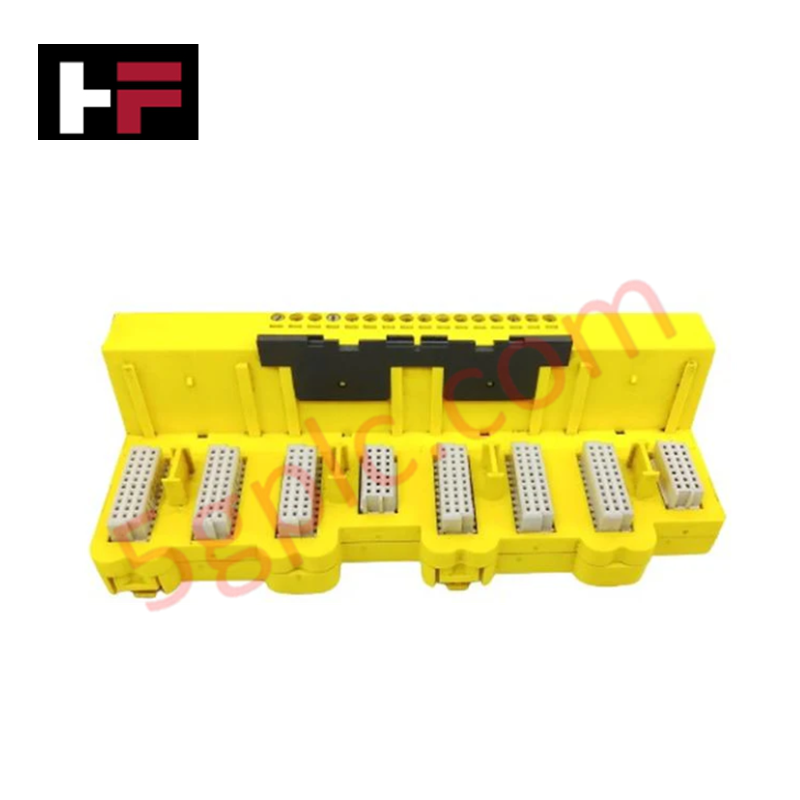

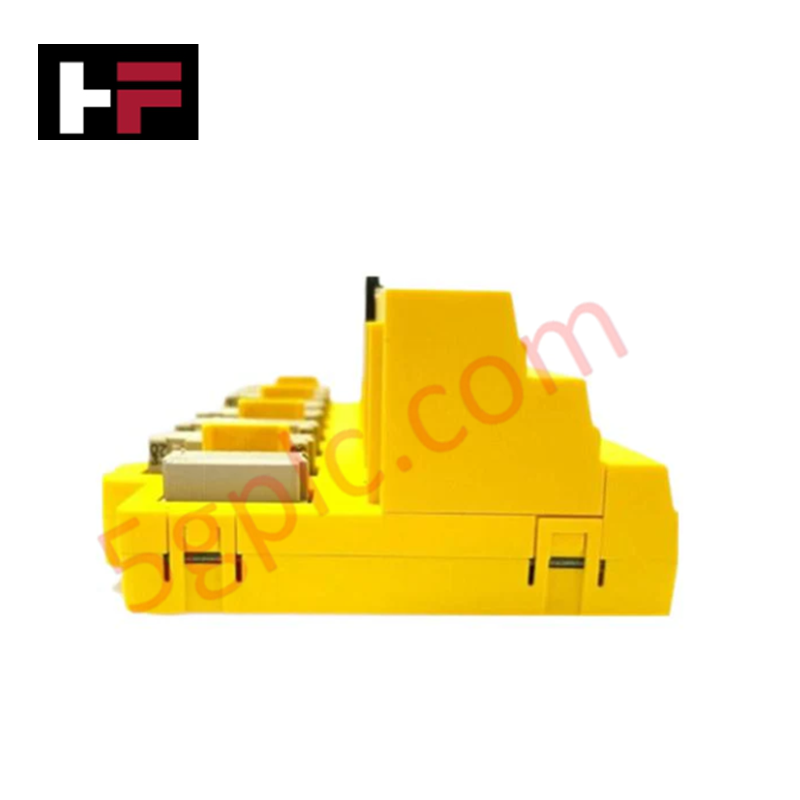

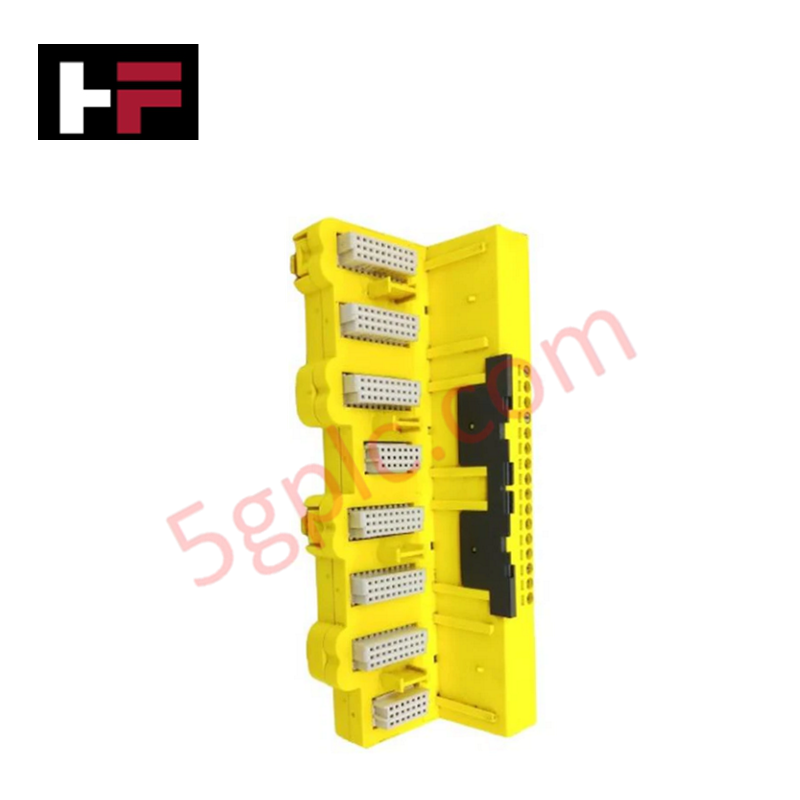

Emerson KJ2201X1-JA1, juga dikatalogkan sebagai KJ2201X1-JA1 Blok Terminal Redundan, berfungsi sebagai komponen perkakasan khusus untuk pengedaran isyarat fizikal dalam subsistem pengawal DeltaV. Unit perkakasan ini menyediakan laluan penamatan elektrik langsung, menghala konfigurasi saluran berganda I/O redundan terus ke kad antara muka tempatan di seluruh pemasangan backplane kawalan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
| Model | KJ2201X1-JA1 |
| Jenama | Emerson |
| Asal | USA |
| Berat | 0.2 kg |
| Dimensi | 4.4 cm x 10.2 cm x 10.8 cm |
| Suhu Operasi | -40 darjah C hingga +70 darjah C |
| Penggunaan Kuasa | Laluan pengedaran elektrik pasif |
| Senibina Sambungan | Antara muka blok terminal redundan |
| Lapisan Fizikal | Skru sentuhan terminal pelbagai posisi |
Pengasingan Saluran-ke-Saluran dan Penyegerakan DCS
Pelaksanaan mekanikal infrastruktur penamatan redundan ini bergantung pada susun atur jejak fizikal diskret untuk melindungi parameter gelung diedarkan. Blok ini menggabungkan parameter pengasingan galvanik saluran-ke-saluran yang mengurangkan risiko litar pintas silang saluran atau bunyi elektrik mod biasa yang mengganggu talian pemantauan selari. Pengasingan fizikal ini membolehkan penghalaan protokol gelung 4-20 mA HART selari dan penyegerakan isyarat berterusan antara modul antara muka dalam talian redundan tanpa memperkenalkan risiko gangguan silang atau pengecilan isyarat.
Soalan Lazim
S: Bagaimana blok terminal pasif ini bertindak balas semasa operasi hot-swap kad antara muka yang dipasang?
J: Blok terminal kekal statik sepenuhnya dan terpasang pada rel pembawa. Pin sentuhan bersalut emas dalaman membenarkan modul antara muka sekunder dimasukkan atau dikeluarkan semasa kuasa hidup tanpa memutuskan gelung pendawaian litar medan fizikal atau mengganggu aliran data saluran selari aktif.
S: Adakah litar pintas pada satu laluan terminal menjejaskan laluan isyarat redundan?
J: Tidak. Laluan pengasingan saluran-ke-saluran yang terintegrasi memastikan bahawa kesalahan elektrik atau kegagalan pembumian setempat pada titik terminal tertentu terkawal, membenarkan cabang redundan meneruskan komunikasi tanpa gangguan dengan pengawal aktif.
Garis Panduan Pemasangan Lapangan
-
Pemasangan Rel Pembawa: Pasangkan asas blok penamatan terus pada struktur rel pembawa yang ditetapkan. Ketatkan skru kunci mekanikal terintegrasi untuk mengelakkan pergerakan sisi atau pergeseran fizikal di bawah keadaan getaran tinggi.
-
Peruntukan Terminal Pendawaian: Kupas konduktor lapangan mengikut spesifikasi kilang dan masukkan sepenuhnya ke dalam terminal pengapit. Ketatkan setiap skru terminal mengikut penarafan yang disahkan untuk memastikan sentuhan elektrik rintangan rendah yang konsisten.
-
Susun Atur Pembumian Pelindung: Tamatkan semua pelindung kabel instrumen hanya pada bar pembumian kabinet utama. Kekalkan konfigurasi pembumian titik tunggal yang ketat di seluruh matriks penamatan untuk mengelakkan arus beredar frekuensi rendah merosakkan gelung instrumentasi.
-
Jarak Pemisahan Konduit: Kekalkan jarak fizikal minimum 300 mm antara isyarat instrumen voltan rendah yang tamat pada blok ini dan mana-mana talian motor kuasa tinggi atau pengedaran di dalam kabinet untuk menekan bunyi induktif.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
