Butiran Produk

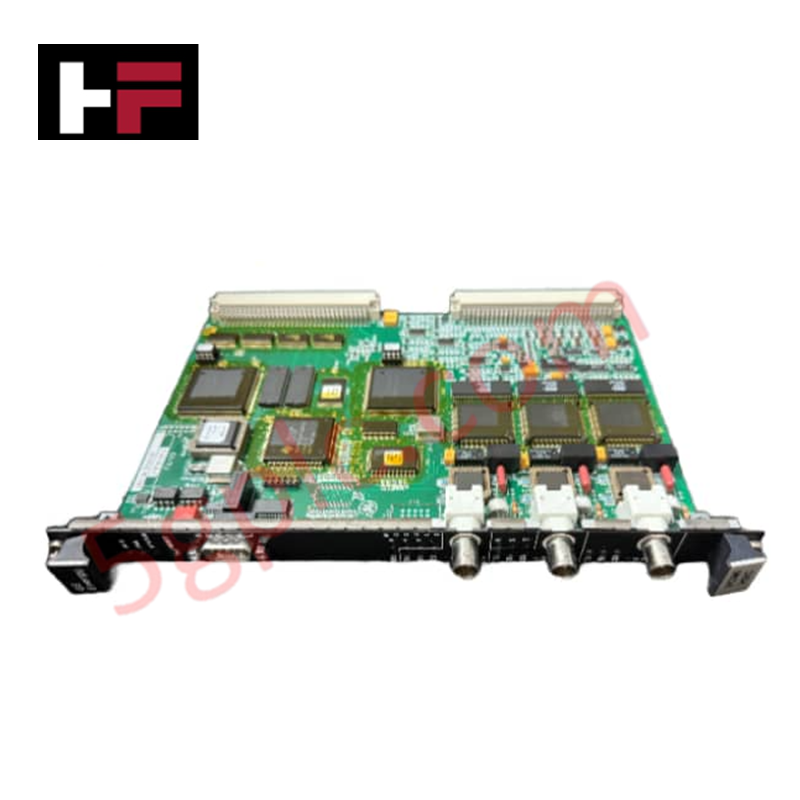

Disediakan untuk pertukaran data dan penyelarasan sistem dalam persekitaran kawalan Mark VI, GE IS215VCMIH2CB (IS215VCMIH2CB Kad Komunikasi VME) menyediakan pelaksanaan fizikal/elektrik secara langsung. Master bas VME ini mengurus pemindahan data antara pengawal, papan I/O, dan rangkaian kawalan IONet, sambil mengekalkan pemantauan bekalan kuasa dan fungsi diagnostik untuk komponen yang dipasang pada rak.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS215VCMIH2CB |
| Jenama | General Electric |
| Asal | USA |
| Berat | Tidak dinyatakan |
| Dimensi | Faktor bentuk kad VME standard |
| Suhu Operasi | Julat standard industri |
| Penggunaan Kuasa | Memantau rel 5 V, 12 V, 15 V, 28 V |
| Bilangan Saluran | 8 |
| Julat | 0.3532 hingga 4.054 V |
Ciri-ciri Teknikal Kawalan dan Pemacu Industri
IS215VCMIH2CB berfungsi sebagai master bas VME, mengawal aliran data dalam rak kawalan dan I/O. Ia menetapkan pengenalan unik untuk semua papan dan papan terminal yang berkaitan bagi memastikan alamat rangkaian yang betul. Modul ini menyediakan penjejakan berterusan bagi beberapa bas bekalan kuasa dalaman; amaran akan dicetuskan apabila penyimpangan voltan melebihi ambang 3.5 peratus untuk bekalan 5 V, 12 V, dan 15 V, atau 5.5 peratus untuk bekalan 28 V. Operasi optimum bergantung pada kelajuan komunikasi bas backplane dan keserasian firmware flash untuk memastikan aliran data yang diselaraskan merentasi infrastruktur IONet.
Soalan Lazim
S: Adakah IS215VCMIH2CB menyokong pertukaran panas dalam rak VME?
J: Tidak. Kad ini menjalankan fungsi master bas dan mengawal alamat data. Mengeluarkan atau memasukkan modul ini semasa rak VME dihidupkan akan menyebabkan kehilangan komunikasi dan kemungkinan kerosakan pada backplane bas VME.
S: Bagaimana modul mengendalikan amaran pemantauan voltan?
J: Modul menjejaki tahap voltan pada bas 5 V, 12 V, 15 V, dan 28 V. Apabila tahap ini melebihi ambang amaran yang ditetapkan, kad menghasilkan isyarat diagnostik, membolehkan pengawal Mark VI mengenal pasti kemerosotan bekalan kuasa sebelum keadaan trip berlaku.
Garis Panduan Pemasangan Lapangan
- Pemasangan Bas VME: Pastikan rak VME dimatikan. Selaraskan kad dengan panduan rak dan geser ke dalam slot VME yang ditetapkan, pastikan pin backplane terpasang sepenuhnya dan pemegang pengunci ejector dikunci dengan selamat.
- Sambungan Rangkaian: Sambungkan kabel IONet ke port yang ditetapkan. Gunakan kabel komunikasi bersalut untuk mengurangkan gangguan elektromagnetik yang boleh mengganggu pertukaran data deterministik.
- Pengasingan Tanah: Pastikan pemasangan rak VME diikat ke bumi sistem yang sama. Ini menyediakan rujukan yang diperlukan untuk litar pemantauan kuasa kad dan membantu mengurangkan bunyi mod biasa.
- Pengesahan Konfigurasi: Selepas pemasangan, sahkan modul dikenali dengan betul dalam perisian konfigurasi rak. Pastikan proses penetapan alamat dan ID sepadan dengan susun atur fizikal papan I/O dan terminal untuk mengelakkan konflik bas.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
