Butiran Produk

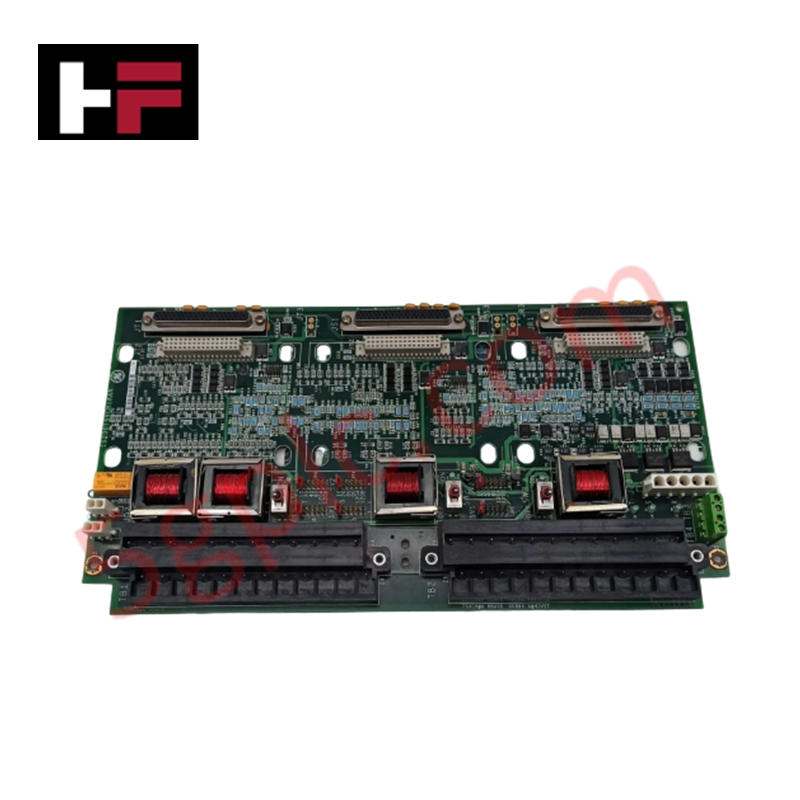

GE IS200TSVCH1A, juga dikatalogkan sebagai IS200TSVCH1A Papan Terminal Input/Output Servo, berfungsi sebagai komponen perkakasan khusus untuk antara muka penggerak elektro-hidraulik dalam platform kawalan Mark VIe. Modul ini menyediakan pelaksanaan fizikal langsung isyarat kawalan injap servo dan maklum balas kedudukan LVDT (Linear Variable Differential Transformer), menyokong konfigurasi kawalan simplex, dual, dan TMR.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200TSVCH1A |
| Jenama | GE |
| Asal | USA |
| Dimensi | Faktor bentuk papan terminal standard |
| Suhu Operasi | Julat persekitaran industri standard |
| Penggunaan Kuasa | 28 V dc (melalui soket J28) |
| Saluran Servo | 2 antara muka injap elektro-hidraulik |
| Keserasian | PSVO I/O pack, pemacu servo WSVO |
Komunikasi Bas Backplane dan Rangkaian Deterministik
IS200TSVCH1A memudahkan kawalan servo deterministik dengan menguruskan antara muka antara sistem kawalan dan penggerak hidraulik luaran. Modul ini direka untuk integrasi dengan PSVO I/O pack dan pemacu servo WSVO; ia tidak serasi dengan perkakasan pemproses VSVO. Integriti data dikekalkan melalui gelung maklum balas LVDT khusus untuk penentuan kedudukan injap. Kelajuan komunikasi bas backplane mesti diselaraskan dengan keperluan PSVO pack untuk memastikan kestabilan gelung kawalan yang ketat. Pengguna mesti mengesahkan keserasian flash firmware semasa konfigurasi awal untuk mengelakkan ketidaksesuaian masa dalam gelung pemacu servo. Papan ini mengandungi dua palam trip luaran (JD1/JD2) untuk membolehkan pemutusan tenaga berkaitan keselamatan secara segera pada litar servo.
Soalan Lazim
S: Adakah IS200TSVCH1A serasi dengan pemproses servo VSVO?
J: Tidak. Papan terminal IS200TSVCH1A direka khusus untuk digunakan dengan PSVO I/O pack dan pemacu servo WSVO. Mencuba menghubungkan papan ini dengan pemproses VSVO akan menyebabkan ketidakpadanan isyarat dan kegagalan kawalan.
S: Bagaimana kuasa dibekalkan kepada injap servo melalui papan terminal ini?
J: Voltan bekalan injap servo disediakan melalui soket J28, yang menerima input 28 V dc. Pastikan sumber kuasa ini stabil dan ditapis untuk mengelakkan gangguan bunyi pada isyarat maklum balas LVDT.
Garis Panduan Pemasangan Tapak
- Pemasangan: Pasang papan terminal dalam kabinet kawalan, pastikan ruang yang mencukupi untuk pendawaian padat yang diperlukan bagi antara muka servo dan LVDT.
- Pendawaian: Lalukan pendawaian maklum balas kedudukan LVDT dalam kabel berpintal berperisai. Tanamkan perisai kabel hanya di sisi papan terminal untuk mengelakkan gelung bumi yang boleh menjejaskan ketepatan pengukuran kedudukan injap.
- Antara Muka Servo: Sahkan polariti sambungan injap servo. Penyelarasan fasa atau polariti yang tidak betul boleh menyebabkan getaran penggerak atau ketidakstabilan dalam gelung kawalan injap.
- Palam Trip: Pastikan palam trip luaran JD1 dan JD2 dipasang dengan betul. Penyambung ini menyediakan laluan pemutusan fizikal untuk penggerak; sebarang kelonggaran dalam sambungan ini boleh mengakibatkan prestasi injap yang tidak menentu atau trip berselang.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
