Butiran Produk
Gambaran Produk

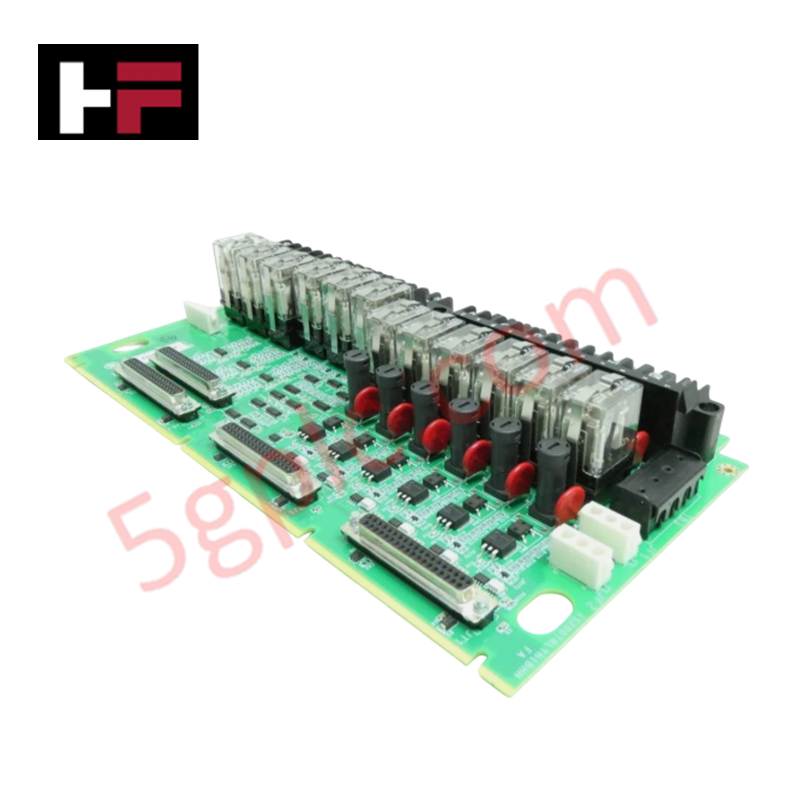

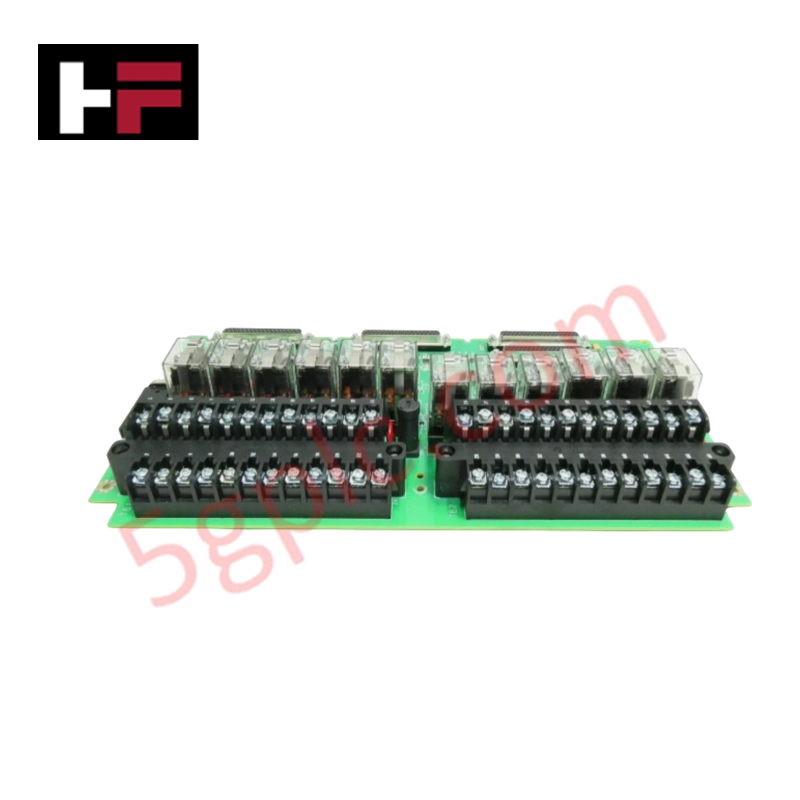

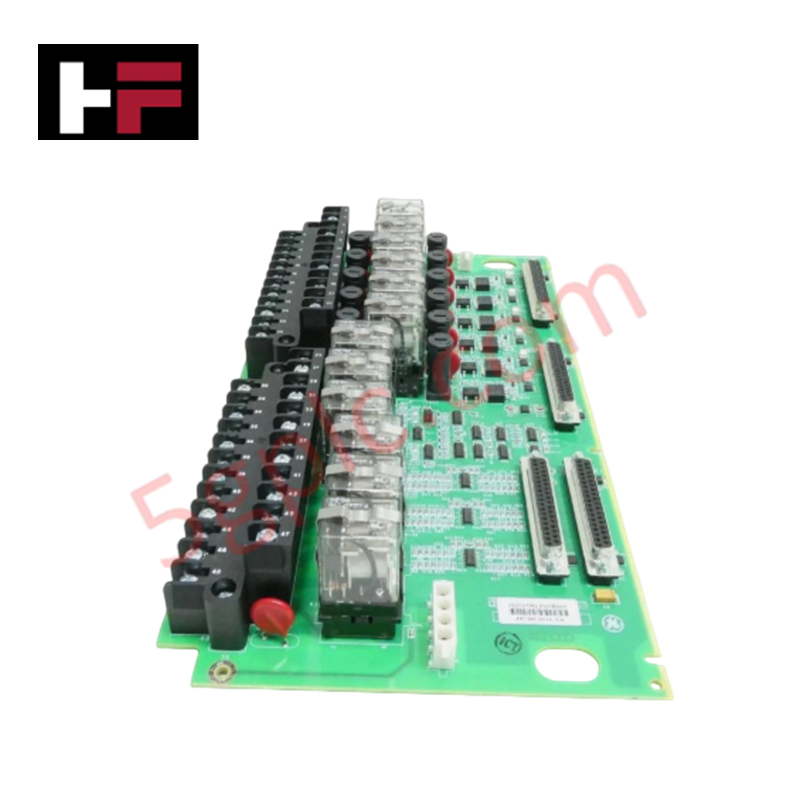

GE IS200TRLYH1B berfungsi sebagai Papan Terminal Output Relay berketumpatan tinggi dalam platform kawalan General Electric Mark VIe. Papan ini memudahkan penukaran peranti lapangan arus tinggi dengan menyediakan antara muka yang kukuh antara logik kawalan dan aktuator luaran. Kami membekalkan komponen ini sebagai 100% Baru dan Asli, memastikan sistem kawalan turbin anda menggunakan perkakasan asli yang dihasilkan di USA. Dengan menawarkan 16 saluran logik relay SPDT, IS200TRLYH1B menguruskan tugas interlock dan penyusunan yang kompleks dengan penarafan sentuhan kapasiti tinggi.
Spesifikasi Teknikal
IS200TRLYH1B menggunakan teknologi pemasangan permukaan canggih untuk menyediakan penukaran yang boleh dipercayai merentasi spektrum suhu yang luas.
| Atribut | Spesifikasi Teknikal |
| Pengilang | General Electric (GE) |
| Rangkaian | Mark VIe |
| Jenis Papan | Papan Terminal Output Relay |
| Bilangan Saluran | 16 Saluran |
| Konfigurasi Relay | SPDT (Single Pole Double Throw) |
| Penarafan Sentuhan Relay | 10 A |
| Sokongan Voltan Input | 12V / 24V DC |
| Resolusi Output | 12-bit |
| Suhu Operasi | -30°C hingga 65°C |
| Dimensi | 17.8 cm (W) x 33.02 cm (H) |
| Pemasangan | Rel DIN |
Kelebihan Kejuruteraan
-
Penukaran Kapasiti Tinggi: Setiap 16 saluran dilengkapi dengan relay SPDT yang berpenarafan 10A. Ini menghapuskan keperluan relay hamba perantaraan apabila mengendalikan kebanyakan injap solenoid industri atau pemula motor, mengurangkan kerumitan pendawaian kabinet.
-
Maklum Balas Analog Tepat: Papan ini menggabungkan resolusi 12-bit untuk keupayaan output analognya. Ini memastikan kawalan terperinci untuk isyarat tambahan 0-20 mA, membolehkan papan terminal mengendalikan kedua-dua penukaran diskret dan tugas penentuan kedudukan berkadar.
-
Reka Bentuk SMT Tahan Lasak: Penggunaan Teknologi Pemasangan Permukaan (SMT) meningkatkan ketahanan papan terhadap getaran mekanikal dan kitaran terma. Pilihan reka bentuk ini memastikan integriti sambungan solder jangka panjang dalam persekitaran getaran tinggi yang biasa pada dek turbin gas dan stim.
-
Toleransi Persekitaran Ekstrem: IS200TRLYH1B beroperasi dengan boleh dipercayai dari -30°C hingga 65°C. Julat luas ini membolehkan pemasangan dalam kabinet IO jauh yang terletak di iklim geografi yang berbeza tanpa memerlukan sokongan HVAC khusus.
-
Pemasangan Rel DIN yang Mudah: Faktor bentuk menegak (33.02 cm tinggi) memaksimumkan ketumpatan rel. Juruteknik boleh memasang beberapa papan secara bersebelahan untuk meningkatkan kapasiti I/O dengan cepat sambil mengekalkan akses jelas ke blok terminal untuk pendawaian.
Soalan Lazim
-
Bolehkah IS200TRLYH1B menggantikan revisi "H1A" terdahulu?
Boleh. Akhiran "H1B" menandakan revisi perkakasan yang dipertingkatkan. Ia mengekalkan keserasian elektrik dan fizikal sepenuhnya dengan model "H1A", membolehkan pertukaran lancar semasa tempoh penyelenggaraan.
-
Adakah papan ini menyokong kedua-dua input 12V dan 24V?
IS200TRLYH1B menerima julat input 12V dan 24V. Anda mesti memastikan tetapan jumper atau konfigurasi pek I/O sepadan dengan bekalan kuasa tempatan untuk memastikan pengujaan gegelung relay yang betul.
-
Apakah kelebihan relay SPDT berbanding SPST?
Konfigurasi SPDT (Single Pole Double Throw) menyediakan kedua-dua sentuhan Buka Normal (NO) dan Tutup Normal (NC). Kepelbagaian ini membolehkan anda mereka bentuk logik selamat-gagal untuk interlock turbin kritikal.
-
Bagaimana saya mengesahkan unit ini adalah Baru?
Kami menghantar setiap IS200TRLYH1B dalam pembungkusan kilang asal dengan nombor siri GE yang boleh disahkan dan penandaan "Country of Origin: USA", memastikan bahagian ini tidak pernah dipasang atau diperbaharui.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
