Butiran Produk

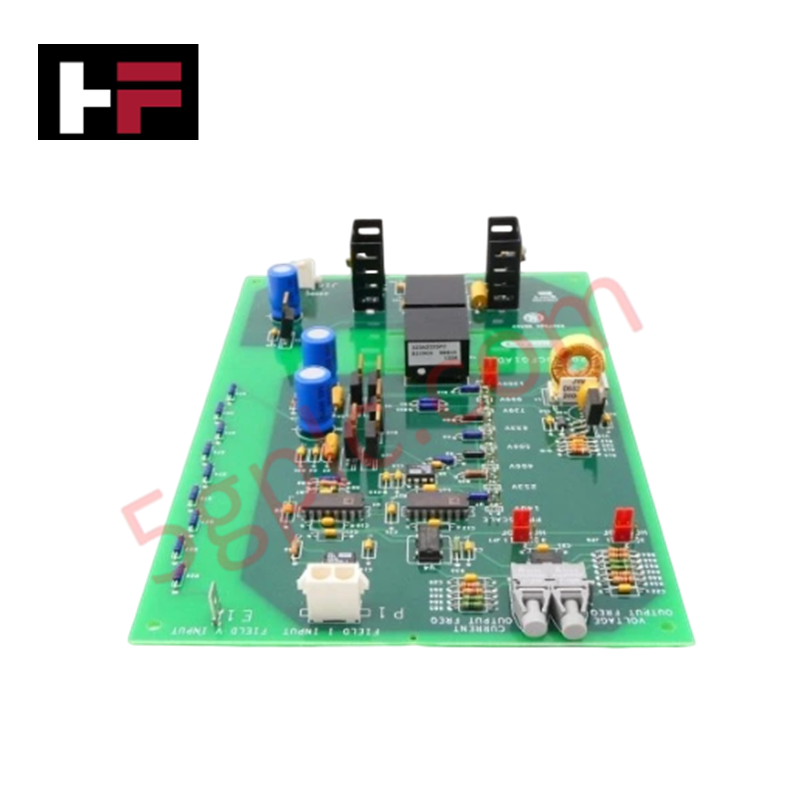

Disediakan untuk pengesanan medan berkelajuan tinggi dalam sistem kawalan eksitasi EX2100, GE IS200EDCFG1A (IS200EDCFG1A Papan Maklum Balas DC Eksiter) menyediakan pelaksanaan fizikal/elektrik langsung bagi voltan jambatan SCR dan pemerolehan arus medan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | IS200EDCFG1A |
| Jenama | General Electric |
| Asal | USA |
| Suhu Operasi | -30 darjah C hingga 65 darjah C |
| Penggunaan Kuasa | Tidak dinyatakan |
| Antara Muka | Pautan gentian optik ke papan EISB |
| Transmisi | Saluran gentian berganda |
Rangkaian Deterministik Profinet / EtherNet/IP
IS200EDCFG1A menggunakan pautan gentian optik berkelajuan tinggi untuk berkomunikasi data status medan masa nyata ke papan EISB yang terletak dalam panel kawalan. Antara muka optik ini memudahkan pengasingan galvanik dan ketahanan tinggi terhadap gangguan antara jambatan SCR sisi kuasa dan elektronik sisi kawalan. Modul ini menyokong transmisi gentian saluran berganda, di mana data dibahagikan ke atas dua gentian bebas untuk mengekalkan redundansi pautan. Gentian jenis plastik disokong untuk jarak transmisi sehingga 10 m. Kelajuan komunikasi bas backplane deterministik dan keserasian firmware flash digabungkan untuk memastikan aliran data disegerakkan, penting untuk gelung kawalan EX2100 dan mengekalkan penskalaan ketumpatan I/O yang stabil semasa transien eksitasi pantas.
Soalan Lazim
S: Bolehkah pautan gentian optik dilanjutkan melebihi 10 m menggunakan gentian plastik standard?
J: Tidak. Gentian jenis plastik dinilai untuk jarak maksimum 10 m. Untuk aplikasi yang memerlukan jarak lebih jauh, kabel gentian jenis kaca khusus atau penyesuai antara muka yang serasi mesti digunakan untuk mengekalkan integriti isyarat dan mengelakkan penurunan isyarat yang berlebihan.
S: Bagaimana papan mengekalkan pengasingan dari jambatan SCR?
J: Pengasingan dicapai melalui antara muka gentian optik yang terintegrasi. Dengan menukar isyarat maklum balas elektrik kepada isyarat optik di sumber, papan menghalang potensi voltan tinggi dari jambatan SCR daripada mencapai backplane panel kawalan.
Garis Panduan Pemasangan Lapangan
- Pemasangan: Pasangkan papan dalam kabinet tambahan eksiter berhampiran jambatan SCR. Pastikan tanah casis diikat ke pesawat tanah kabinet utama untuk mengekalkan integriti EMI.
- Penamatan Gentian: Berhati-hati semasa mengendalikan kabel gentian optik. Pastikan hujungnya bersih dan bebas daripada pencemaran sebelum dimasukkan ke dalam port pemancar penerima untuk mengurangkan kehilangan isyarat.
- Penghalaan Kabel: Lintaskan kabel gentian optik melalui saluran khas untuk mengelakkan tekanan mekanikal atau lenturan berlebihan, yang boleh menyebabkan degradasi isyarat atau kerosakan fizikal pada teras gentian.
- Pengesahan Pautan: Selepas pemasangan, sahkan kesinambungan komunikasi dengan papan EISB melalui antara muka diagnostik pengawal. Sahkan kedua-dua saluran gentian aktif dan melaporkan data tanpa ralat sebelum menghidupkan jambatan SCR.
