Butiran Produk

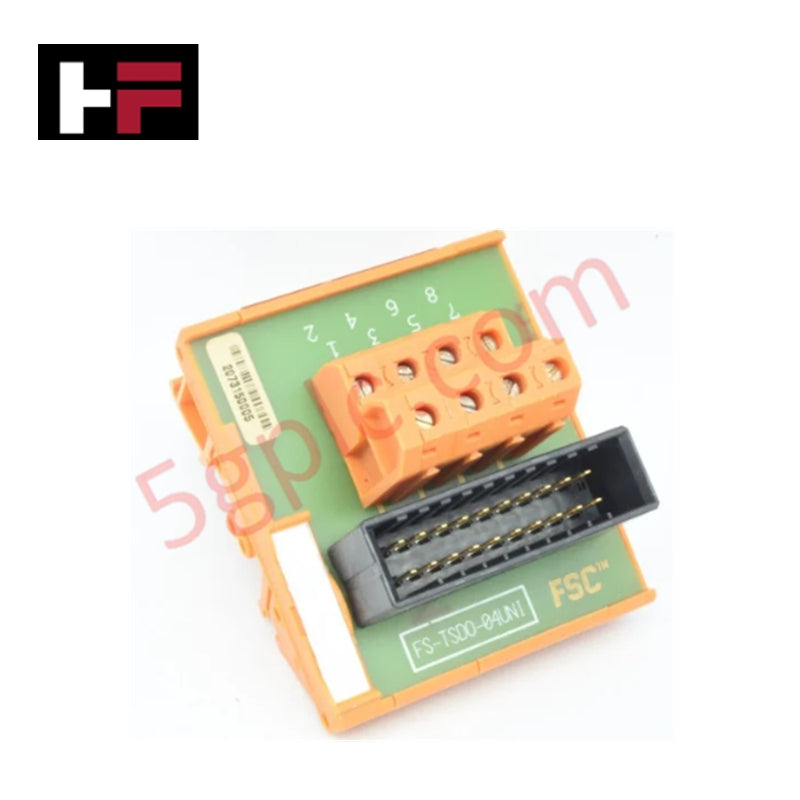

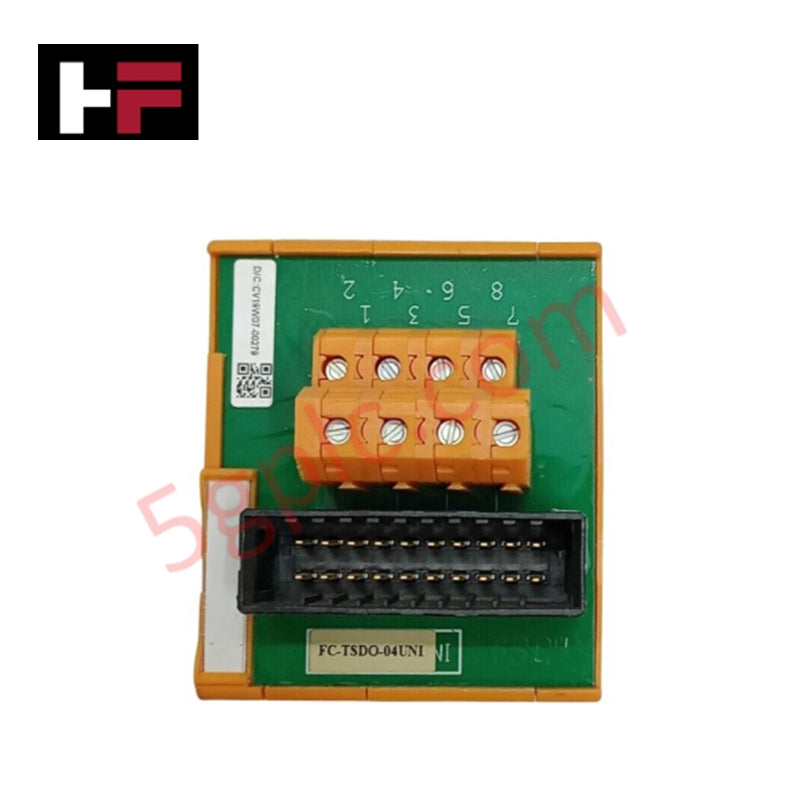

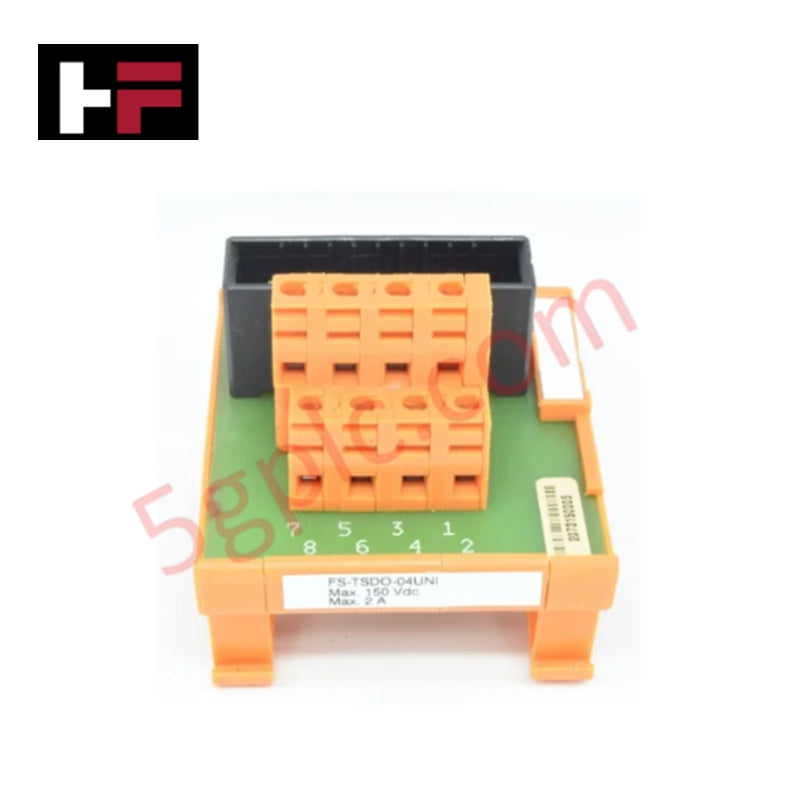

Dikonfigurasikan untuk penamatan isyarat output digital yang selamat dalam seni bina kawalan keselamatan, Honeywell FS-TSDO-0824, yang turut disenaraikan sebagai FS-TSDO-0824 (atau FC-TSDO-0824) Pemasangan Penamatan Medan Output Digital Selamat, menyediakan pelaksanaan fizikal/elektrik secara langsung.
Perincian Sufiks & Matriks Model
Penamaan FS-TSDO-0824 dan FC-TSDO-0824 mewakili varian perkakasan penamatan medan output digital selamat 8 saluran yang serupa, dan hanya berbeza dari segi kod penjejakan inventori kilang. Unit ini bersambung terus kepada pasangan berlebihan modul output SDO-0824 melalui kabel sambungan sistem SICC-0001/Lx.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | FS-TSDO-0824 / FC-TSDO-0824 |
| Jenama | Honeywell |
| Asal | Piawaian OEM |
| Berat | Berat Modul FTA Standard |
| Dimensi | 60 mm x 70 mm x 58 mm (2.36 in x 2.76 in x 2.28 in) |
| Suhu Operasi | 0 deg C hingga 60 deg C |
| Penggunaan Kuasa | Dikuasakan melalui Rel Gelung Medan |
| Bilangan Saluran | 8 saluran |
| Kadar Voltan Maksimum | 36 VDC (IEC 1010, Kategori Voltan Lampau 3) |
| Arus Berterusan Maksimum bagi Setiap Saluran | 1.5 A (ditentukan oleh modul output yang disambungkan) |
| Keserasian Rel DIN | TS32 / TS35 x 7.5 (Panjang Rel: 61 mm / 2.40 in) |
| Spesifikasi Wayar Terminal | Maksimum 2.5 mm kuasa dua (AWG 14), Penanggalan penebat: 7 mm, Tork: 0.5 Nm |
Pengasingan Antara Saluran dan Protokol Gelung
Pemasangan penamatan ini menggabungkan pengasingan galvanik antara saluran dan perlindungan lonjakan untuk menghalang transien elektrik mod sepunya daripada merebak ke logik satah belakang kawalan. Ia mengekalkan keserasian dengan piawaian protokol gelung HART 4-20 mA dan pensuisan keselamatan diskret, memastikan pelaksanaan keadaan yang tepat merentasi kesemua 8 saluran output sambil mengasingkan kerosakan pendawaian medan daripada nod pemprosesan pusat.
Soalan Lazim
S: Apakah kabel antara muka sistem yang diperlukan untuk menyambungkan FTA ini kepada pengawal?
J: Modul ini disambungkan kepada pasangan berlebihan modul output SDO-0824 menggunakan kabel sambungan sistem SICC-0001/Lx.
S: Apakah had saiz wayar dan tork pengetatan untuk terminal skru?
J: Terminal menerima wayar dengan luas keratan rentas maksimum 2.5 mm kuasa dua (AWG 14), dengan panjang penanggalan penebat 7 mm, dan mesti diketatkan dengan tork 0.5 Nm (0.37 ft-lb).
Panduan Pemasangan di Lapangan
- Pastikan semua suapan agihan kuasa luaran dan bekalan beban medan dinyahkuasakan sepenuhnya sebelum mengendalikan atau membuat pendawaian.
- Kancingkan modul dengan kukuh pada rel DIN standard TS32 atau TS35 x 7.5, dan pastikan ruang kelegaan panjang rel yang digunakan sekurang-kurangnya 61 mm.
- Pasangkan kabel sambungan sistem SICC-0001/Lx dengan kukuh pada penyambung antara muka yang ditetapkan.
- Sambungkan pendawaian penggerak medan luaran ke terminal skru, dengan mematuhi had tork pengetatan 0.5 Nm.
