Butiran Produk

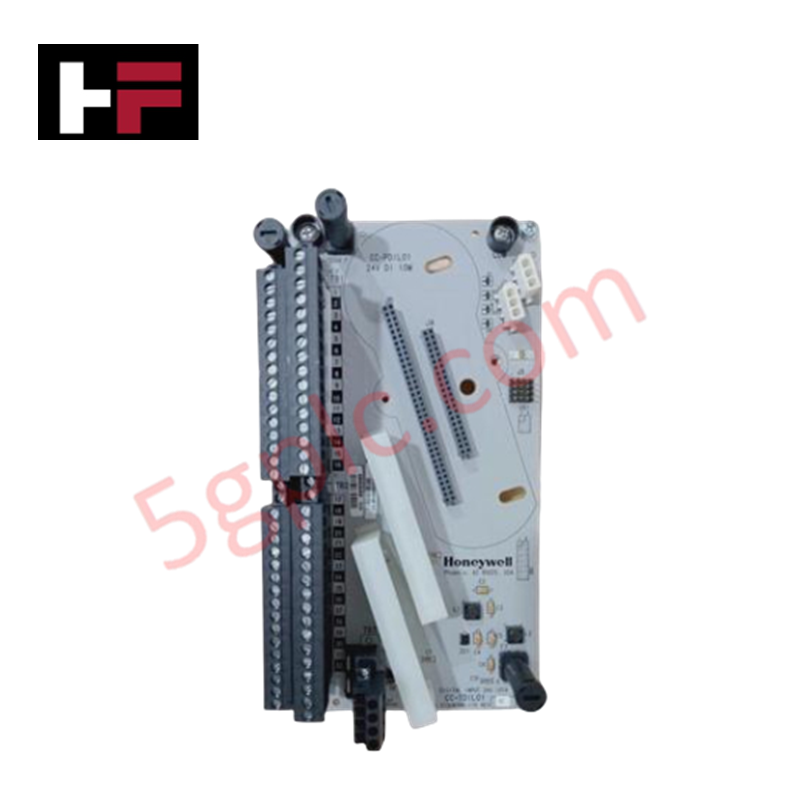

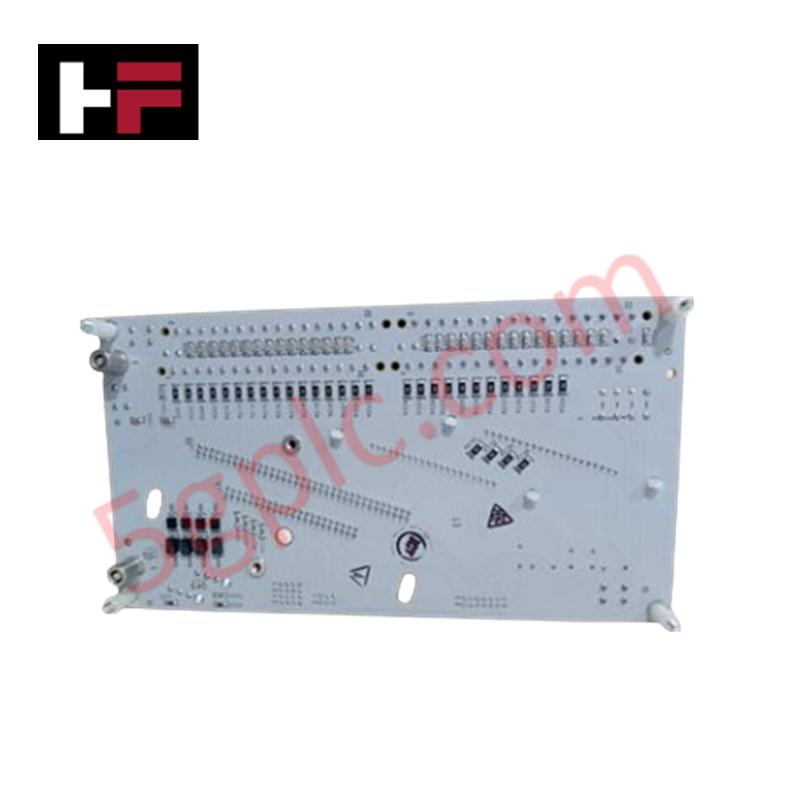

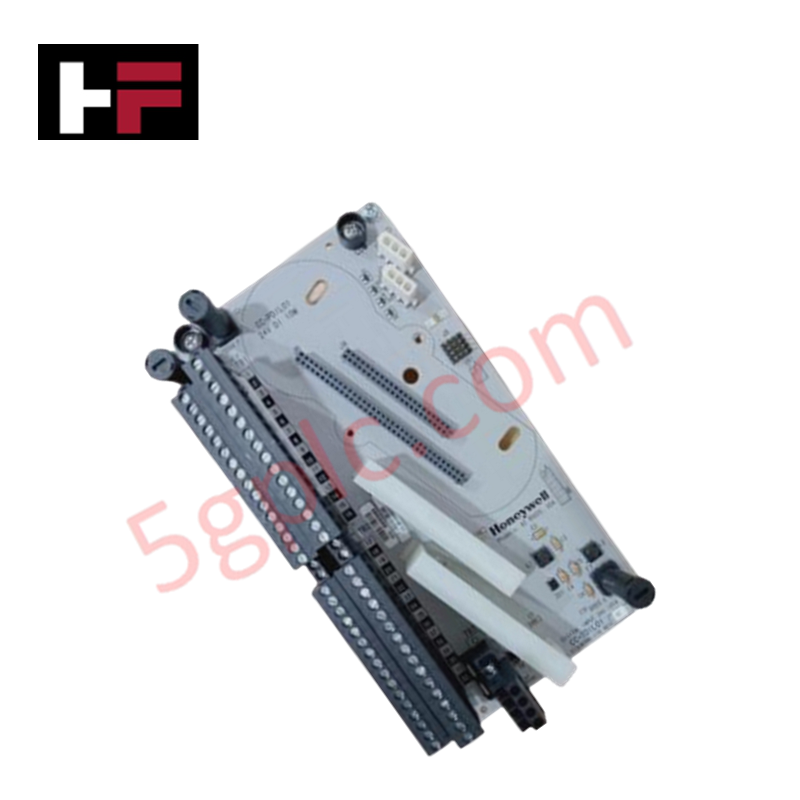

Dikonfigurasikan untuk pemerolehan isyarat diskret dalam rangkaian sistem kawalan, Honeywell DC-TDIL01 (DC-TDIL01 Modul Input Digital) menyediakan pelaksanaan fizikal dan elektrik langsung untuk pemantauan logik pelbagai voltan. Modul ini berfungsi sebagai antara muka input digital utama yang digunakan untuk melaksanakan pengesanan keadaan lapangan merentasi platform kawalan Honeywell.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | DC-TDIL01 |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 0.4 kg |
| Dimensi | 110 x 16 x 82 mm |
| Suhu Operasi | 0 hingga 60 darjah C |
| Penggunaan Kuasa | Tidak Ditentukan |
| Paras Isyarat Input | 5, 12, 24, 48, 60 VDC |
| Pengasingan | 250 Vrms |
Kawalan Proses dan Kesambungan Isyarat
Modul DC-TDIL01 direka untuk menampung ambang voltan berubah-ubah, menyokong integrasi sistem merentasi keperluan peranti lapangan yang pelbagai. Unit ini mempunyai pengasingan 250 Vrms antara saluran untuk mengelakkan maklum balas voltan tinggi yang berpotensi daripada litar pintas atau lonjakan di sisi lapangan ke dalam backplane kawalan. Boleh dikonfigurasikan untuk logik positif atau negatif, modul ini menyesuaikan diri dengan piawaian pendawaian tapak sedia ada tanpa pengubahsuaian perkakasan tambahan. Rantaian pemprosesan isyarat dalaman dioptimumkan untuk masa tindak balas tipikal 1 ms, memastikan pelaporan status deterministik untuk interlock proses kritikal dan urutan amaran.
Soalan Lazim
S: Adakah modul DC-TDIL01 menyokong pertukaran panas semasa beban?
J: Tidak. Modul ini tidak direka untuk pertukaran panas. Pembuangan atau penyisipan semasa backplane dihidupkan boleh menyebabkan ralat transient bas atau mencetuskan kesalahan I/O, yang berpotensi menjejaskan keadaan operasi pengawal yang berkaitan.
S: Bagaimana polariti logik (positif/negatif) dikonfigurasikan untuk modul ini?
J: Konfigurasi logik dikendalikan melalui tetapan dalaman modul atau perisian pemetaan I/O pengawal sistem. Pastikan pendawaian fizikal lapangan sepadan dengan polariti logik yang ditetapkan dalam perisian untuk mengelakkan pengesanan keadaan terbalik.
Garis Panduan Pemasangan Lapangan
- Matikan kuasa rak modul input dan asingkan sumber kuasa lapangan sebelum mencuba pemasangan.
- Pastikan rel DIN atau permukaan pemasangan rak bersih dan menyediakan tanah mekanikal yang kukuh untuk casis modul.
- Selaraskan modul dengan penyambung backplane rak; masukkan dengan kukuh sehingga mekanisme kunci mekanikal terpasang untuk memastikan sentuhan penuh.
- Tamatkan wayar isyarat lapangan mengikut skema tapak yang ditetapkan, pastikan pelindung kabel disambungkan ke tanah bersama yang ditetapkan untuk mengurangkan gangguan elektromagnet (EMI).
- Sahkan perubahan keadaan isyarat menggunakan antara muka diagnostik sistem untuk mengesahkan pemetaan lapangan ke logik yang betul sebelum mengaktifkan gelung kawalan.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
