Butiran Produk

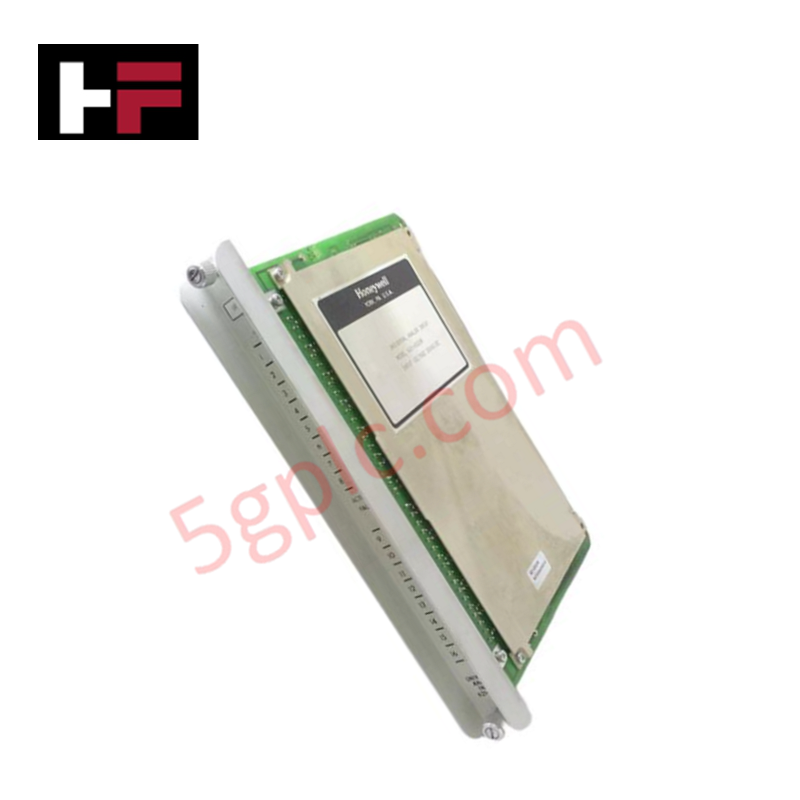

Honeywell 621-0020R, yang juga dikatalogkan sebagai Modul Input Analog 621-0020R, berfungsi sebagai komponen perkakasan khusus untuk pemerolehan dan pendigitalan isyarat analog sejagat dalam seni bina sistem Pengawal Logik Boleh Atur Cara Honeywell IPC-620.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | 621-0020R |
| Jenama | Honeywell |
| Asal | USA |
| Berat | 1.41 lbs (0.64 kg) |
| Dimensi | Dimensi slot rak I/O IPC-620 standard |
| Suhu Operasi | 0 deg C hingga +60 deg C |
| Penggunaan Kuasa | Dikuasakan melalui bas satah belakang / kadaran input 30 VAC/DC |
| Jenis Modul | Input Analog Sejagat |
| Kadaran Voltan | Kadaran maksimum 30 VAC/DC |
| Bas Satah Belakang | Antara muka satah belakang rak Honeywell IPC-620 |
Protokol Gelung HART 4-20 mA dan Pengasingan antara Saluran
Unit ini mempunyai litar pengasingan antara saluran dalaman untuk mengelakkan ofset voltan mod sepunya dan gelung bumi daripada menjejaskan ukuran analog aras rendah merentas saluran medan bersebelahan. Halangan pengasingan optik dan galvanik khusus memisahkan antara muka 30 VAC/DC di bahagian medan daripada logik satah belakang rak dalaman. Reka bentuk ini mengekalkan ketepatan isyarat apabila memproses gelung arus 4-20 mA atau isyarat voltan dalam persekitaran operasi industri yang bising, sekali gus mengekalkan ketepatan pemprosesan data pada peringkat sistem.
Soalan Lazim
S: Adakah modul ini menyokong pertukaran panas semasa operasi satah belakang aktif?
J: Tidak, kuasa medan dan kuasa satah belakang rak mesti diputuskan sebelum memasukkan atau menanggalkan modul bagi mengelakkan arka elektrik dan gangguan bas logik.
S: Bagaimanakah hingar mod sepunya di bahagian medan ditindas pada input analog?
J: Penapisan laluan rendah dalaman dan litar pengasingan antara saluran menindas hingar frekuensi tinggi serta menghalang perbezaan keupayaan bumi antara saluran daripada menjejaskan ketepatan ukuran.
S: Apakah had input kuasa yang terpakai pada bahagian terminal medan?
J: Kadaran voltan input luaran tidak boleh melebihi 30 VAC/DC merentasi terminal saluran bagi mengelakkan kerosakan pada komponen penyaman isyarat dalaman.
Garis Panduan Pemasangan Medan
- Matikan rak IPC-620 dan putuskan semua sumber kuasa luaran sebelum memasang modul ke dalam slot rak yang ditetapkan.
- Sejajarkan penyambung tepi kad dengan rel panduan satah belakang rak dan tekan dengan kukuh sehingga mekanisme pengunci terpasang sepenuhnya.
- Salurkan kabel isyarat analog melalui konduktor pasangan berpintal berperisai, dengan perisai ditamatkan pada satu titik pembumian casis untuk mengelakkan gelung bumi.
- Kekalkan laluan berasingan untuk pendawaian analog voltan rendah dan talian kuasa AC voltan tinggi bagi meminimumkan gangguan induktif.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
