Butiran Produk

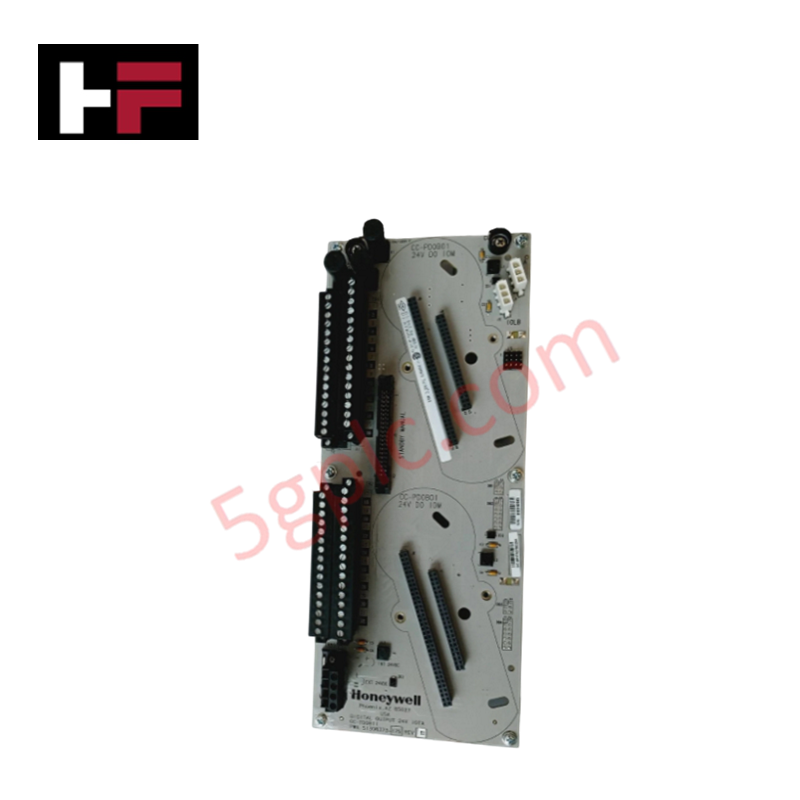

Dikonfigurasi untuk penggerakan peranti medan diskret dalam platform Honeywell Experion PKS, Honeywell 51308373-175 Rev. B2 (CC-TD0B11 Modul IOTA Output Digital 24V) menyediakan pelaksanaan fizikal/elektrik secara langsung. Ia berfungsi sebagai pemasangan antara muka perkakasan untuk menyalurkan isyarat kawalan daripada elektronik pemprosesan kepada beban luaran 24 VDC. Pemasangan penamatan menyediakan blok terminal skru khusus dan penyambung satah belakang bagi mewujudkan sambungan elektrik yang kukuh untuk saluran medan.
Spesifikasi Perkakasan
| Parameter | Spesifikasi |
|---|---|
| Model | CC-TD0B11 |
| Jenama | Honeywell |
| Nombor Bahagian | 51308373-175 Rev. B2 |
| Jenis Produk | Pemasangan Penamatan I/O Output Digital |
| Asal | USA |
| Keserasian Sistem | Honeywell Experion PKS Series C |
| Voltan Output Terkadar | 24 VDC |
| Pengasingan Saluran-ke-Saluran | Terasing menggunakan optogandingan bagi setiap kumpulan saluran |
| Jenis Pemasangan | Pemasangan Rel DIN / Integrasi Casis |
| Suhu Operasi | -20 hingga +70 deg C |
| Suhu Penyimpanan | -40 hingga +85 deg C |
| Kelembapan Ambien | 5% hingga 95% tanpa pemeluwapan |
| Dimensi | 150 x 120 x 45 mm |
| Berat | 0.45 kg |
| Penggunaan Kuasa | 2.5 W (Kuasa logik satah belakang maksimum) |
Diagnostik Kawalan Proses & DCS
Modul ini menampilkan pengasingan saluran-ke-saluran dan rangkaian penyerapan lonjakan bersepadu untuk melindungi logik DCS dalaman daripada lonjakan induktif dan pancang voltan pada bahagian medan. Direka untuk beroperasi bersama persekitaran protokol gelung HART 4-20 mA dan rak kawalan medan digital berketumpatan tinggi, pemasangan terminal ini memastikan laluan arus berimpedans rendah. Profil pengkondisian isyarat ini meminimumkan kegagalan penindasan cakap silang dan mengekalkan masa tindak balas pensuisan digital yang pantas merentasi semua saluran output.
Soalan Lazim
S: Bagaimanakah penetapan semakan B2 mempengaruhi keserasian penggantian medan?
J: Semakan B2 mengekalkan keserasian fungsi ke belakang sepenuhnya dengan perkakasan semakan terdahulu dalam siri yang sama, membolehkan penggantian terus slot demi slot tanpa memerlukan konfigurasi semula perisian tegar dalam pakej perisian Experion PKS.
S: Adakah saluran output medan dilindungi fius secara individu pada papan IOTA?
J: IOTA CC-TD0B11 menggunakan laluan litar perlindungan elektronik pengehad arus bersama fius pengagihan kuasa berpusat untuk melindungi jejak satah belakang daripada litar pintas medan berterusan.
Garis Panduan Pemasangan Medan
- Pemasangan Rel DIN: Klipkan tapak IOTA dengan kukuh pada rel DIN standard di dalam kepungan, sambil memastikan klip pembumian membuat sentuhan mekanikal yang kukuh dengan rel logam.
- Pendawaian & Penamatan: Kupas wayar medan mengikut panjang yang ditetapkan dan kemaskannya pada terminal skru. Ketatkan semua skru terminal kepada 0.5 Nm bagi mengelakkan sambungan berintangan tinggi atau wayar tercabut.
- Pembumian Perisai: Sambungkan perisai kabel medan terus ke bar pembumian isyarat kabinet pada satu titik sahaja untuk mengelakkan gelung bumi dan hingar frekuensi tinggi pada perisai.
- Sambungan Satah Belakang: Sambungkan kabel reben daripada modul I/O C300 yang sepadan ke pengepala IOTA sehingga tuil pengunci terkancing sepenuhnya pada tempatnya.
Maklumat Tambahan
- 100% Alat Ganti Asli: Semua produk adalah asli dan tulen, memastikan prestasi industri yang boleh dipercayai.
- Jaminan Pulangan Wang 30 Hari: Pulangkan mana-mana item yang ada dalam stok dalam masa 30 hari dalam pembungkusan asal yang belum dibuka untuk bayaran balik penuh (tidak termasuk kos penghantaran dan yuran).
- Jaminan 12 Bulan: Meliputi kecacatan bahan atau kerja; tidak termasuk penyalahgunaan, kehausan biasa, atau pengubahsuaian tanpa kebenaran.
- Penghantaran Seluruh Dunia: Kami menghantar melalui USPS, UPS, FedEx, dan DHL. Masa penghantaran berbeza mengikut negara dan mungkin tertakluk kepada cukai kastam atau yuran import.
- Sokongan & Hubungi: Bantuan teknikal dan jaminan tersedia pada bila-bila masa. Hubungi kami di sini: Hubungi.
- Panduan Pembelian: Semak spesifikasi produk dan keserasian dengan teliti sebelum membuat pesanan untuk memastikan aplikasi yang betul.
